机床工作台用SK40BT40刀具固定装置

　　在数控加工车间的日常生产流转中，刀具的工位固定一直是影响现场6S管理与换刀效率的关键细节，这套SK40与BT40通用的工具装配固定装置，正是针对加工中心工作台旁的刀具临时固定、预调装配场景设计的实用工装。从实际使用场景来看，这类装置通常安装在加工工作台的侧边空余位置，距离主轴换刀位保持在操作人员伸手可及的范围内，避免操作人员在装配刀具、更换刀柄时需要往返刀具架与机床之间，减少走动浪费的辅助时间，同时也能避免刀柄、刀具随意放置在工作台面上造成的磕碰损伤，尤其是高精度ER刀柄的锥面一旦磕碰，会直接影响装刀后的跳动精度，造成加工振纹、刀具寿命缩短等问题。

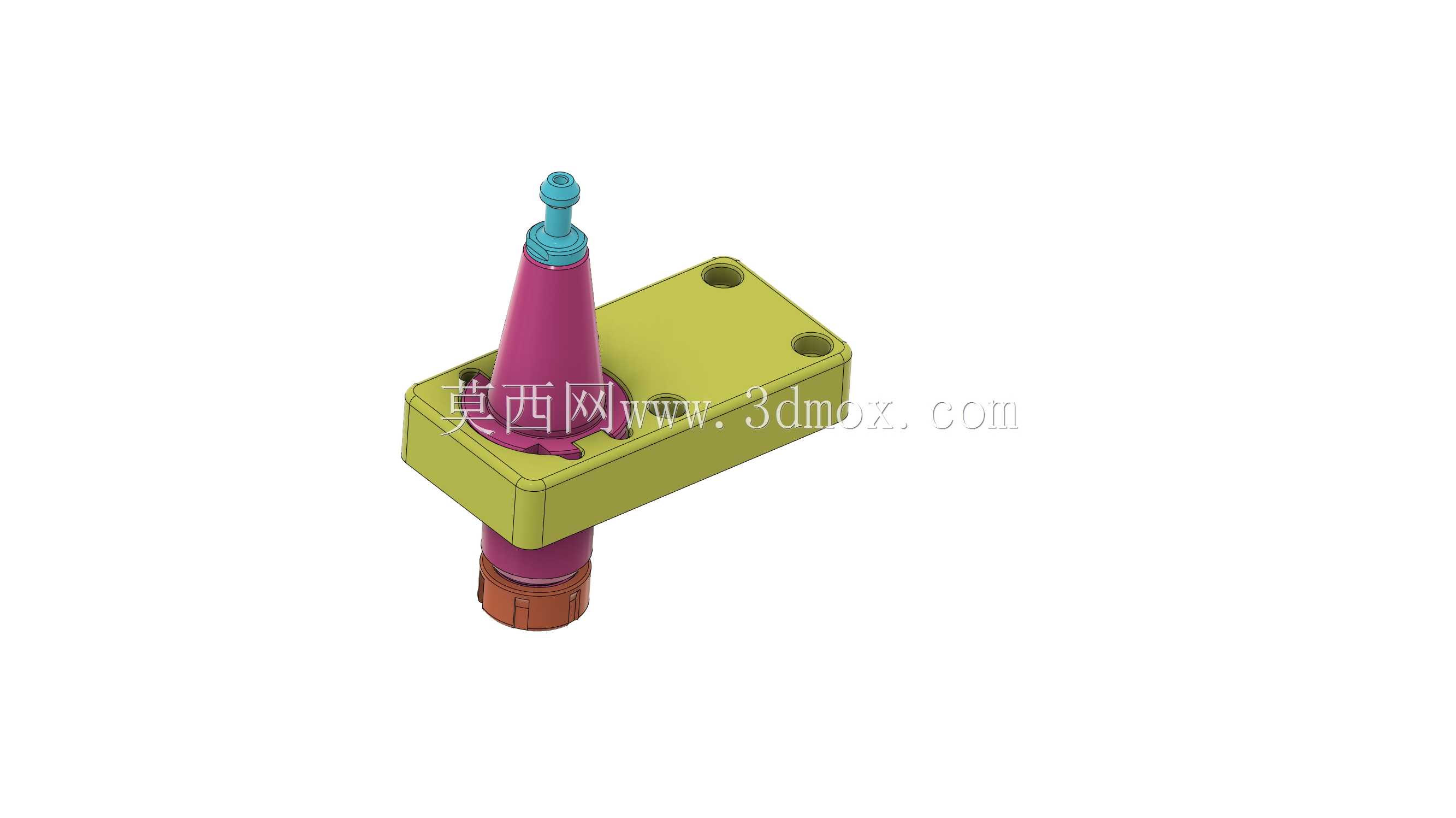

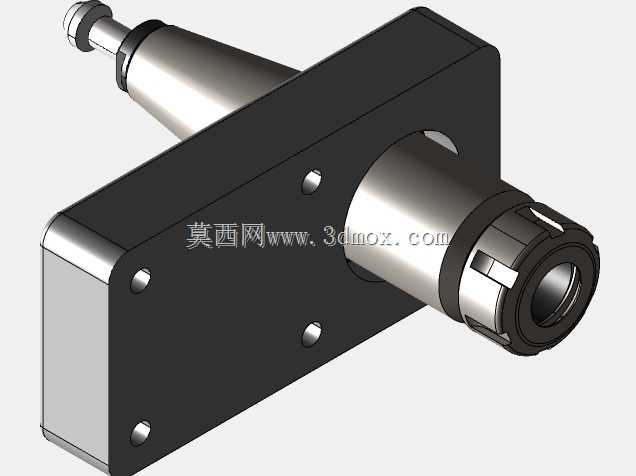

　　从功能特性上看，这套装置采用单工位立式安装结构，底座为矩形块状结构，设置有两个贯通的安装沉孔，适配M8规格的内六角螺钉进行固定，安装时可以根据工作台的T型槽间距调整固定位置，不需要额外制作过渡转接板，能够直接固定在标准加工中心工作台的T型槽面上，也可以安装在刀具预调台、工位物料架的台面上，适配不同的现场布置需求。固定座的锥孔部分同时兼容SK40与BT40两种常用的主轴刀柄规格，不需要更换衬套就可以直接放置两种标准锥度的刀柄，操作人员在进行刀柄装配、拆刀作业时，可以将刀柄竖直插在固定座内，双手进行螺母锁紧、刀具拆装、螺帽清洁等操作，不需要手持刀柄发力，避免刀柄滑脱造成的刀具掉落、人员砸伤风险。

　　从设计思路层面拆解，这套工装没有采用复杂的锁紧机构，而是依靠标准锥度的自定位特性实现刀柄的稳定放置，锥孔的加工精度按照刀柄锥度的公差带进行匹配，既保证刀柄插入后不会出现晃动歪斜，也不会因为配合过紧造成插拔困难。底座部分做了加厚处理，整体重心偏低，即使放置长度较长的刀具组件，也不会出现侧翻倾倒的问题；底座的边角位置都做了圆角过渡处理，避免尖锐边角划伤操作人员的手部，也不会刮蹭刀柄的表面涂层。锥孔的上下端都做了排屑缺口设计，日常使用中落入锥孔的切屑、切削液可以顺着缺口排出，不会因为切屑堆积造成刀柄锥面垫伤，日常清洁只需要用压缩空气吹扫即可，维护难度极低。

　　关于安装边界与尺寸适配，这套固定装置的底座长度控制在120mm左右，宽度在60mm上下，整体安装占用的工作台面积极小，不会占用过多的工件装夹空间，安装孔的中心距按照标准工作台T型槽的常用间距设置，固定后底座上表面距离工作台面的高度控制在40mm左右，刀柄插入后整体高度符合操作人员站立作业的舒适操作高度，不需要过度弯腰或者抬臂就可以完成操作。锥孔的深度经过匹配设计，SK40与BT40刀柄插入后，锥面的配合长度足够保证放置稳定性，同时刀柄的拉钉部分不会触碰到底座的安装面，避免拉钉受压变形影响主轴拉紧精度。在实际产线应用中，这类固定装置除了用于刀具装配作业，也可以作为加工过程中备用刀具的临时放置位，比如同一批次加工需要用到多把不同规格的刀具时，可以将待换的刀具提前插在固定座上，换刀时可以直接取用，大幅缩短换刀的辅助时间，尤其适合多品种小批量的加工场景，能够有效减少设备的待机等待时间。同时立式放置的方式也能让刀柄上残留的切削液自然滴落，不会流到刀柄的拉钉、内冷孔位置，避免切削液带入主轴锥孔造成的锈蚀、接触不良问题。整套装置的结构没有易损部件，整体采用实心钢材加工后做表面处理，长期使用不会出现磨损变形，能够适配车间内多油、多切屑的恶劣使用环境，不需要频繁更换维护。
