stellajoff货架L型连接固定钣金件

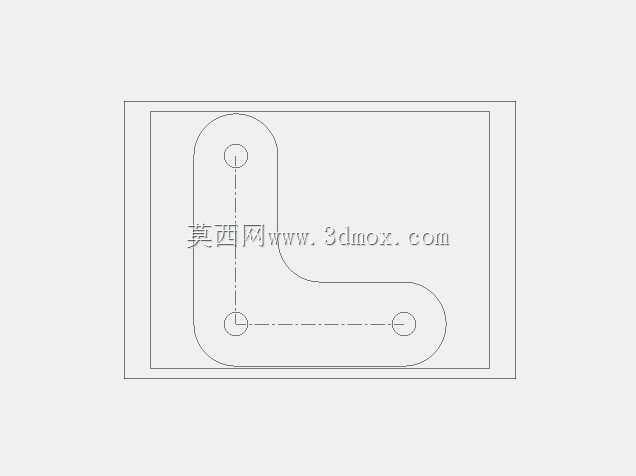

　　这款钣金件是针对stellajoff系列置物货架开发的专用连接固定构件，主要用于货架层板与垂直立柱之间的转角位置连接，解决常规搁板安装时直接锁附螺丝易造成板材变形、孔位撕裂的实际问题。从结构设计来看，零件整体采用1mm厚度的冷轧钢板冲压成型，兼顾结构强度与材料成本，适配轻型家用或商用置物货架的载荷需求，避免过厚板材造成的材料浪费与安装难度提升。

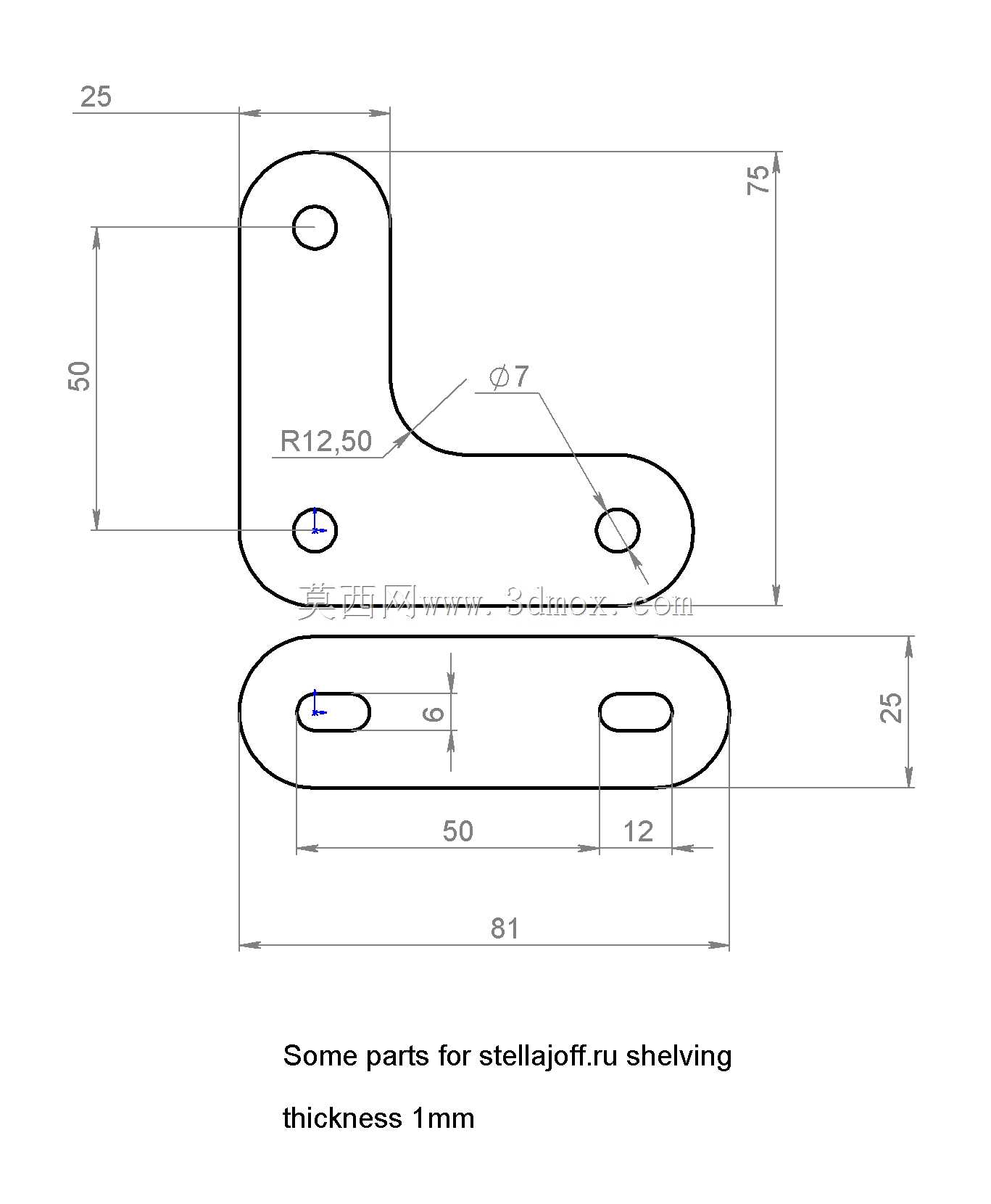

　　从外形尺寸与安装边界来看，零件垂直段总高度为75mm，水平段总长度为81mm，两段的板身宽度均为25mm，转角位置采用R12.50的圆弧过渡，既避免直角折弯造成的应力集中，也能消除安装时的尖锐边角安全隐患。垂直段顶端设计有一个直径7mm的光孔，用于与货架垂直立柱上的预冲孔位配合，通过M6螺栓实现与立柱的锁附固定；垂直段下部靠近转角位置，设计有一个直径7mm的安装孔，用于辅助定位，分担顶端孔位的受力载荷，避免长期承重下孔位变形。水平段上设计有两个长圆形腰型孔，腰型孔宽度为6mm，两个孔的中心距为50mm，右侧腰型孔距离水平段右端的中心距为12mm，腰型孔的设计可以吸收货架层板与立柱之间的安装公差，弥补钣金加工、型材切割带来的尺寸误差，降低现场安装的对位难度，即使孔位存在小幅偏差也能顺利完成锁附。

　　在实际应用场景中，这类转角连接片主要用于轻型置物货架的层板承托结构，常规安装时如果直接将M6螺栓穿过层板锁入立柱，层板多为薄壁板材或刨花板、密度板材质，螺栓锁紧时的压应力会直接作用在板材孔位周围，很容易造成板材局部压溃、孔位扩大变形，长期承重下甚至会出现层板塌陷、螺丝脱出的问题。加装该连接片后，螺栓的锁紧力会通过整片钣金件分散到更大的接触面积上，垂直段贴合立柱表面，水平段完全承托在层板底面，将层板的承重载荷均匀传递到垂直立柱上，大幅降低孔位周围的局部应力，避免板材变形损坏。

　　设计过程中针对安装痛点做了针对性优化，除了腰型孔的公差补偿设计外，所有孔位均做了去毛刺处理，避免安装时划伤操作人员或刮损货架涂层；零件边缘采用冲压落料后的钝边处理，没有尖锐飞边；圆弧过渡的转角位置在冲压成型时做了预压应力处理，避免长期承重下转角位置出现开裂变形。零件的安装逻辑非常清晰，安装时先将垂直段贴紧货架立柱的对应安装高度，用M6螺栓穿过顶端的φ7孔与立柱预锁紧，再将水平段贴合在层板的底面，调整层板位置至水平后，通过两个腰型孔用自攻螺丝或螺栓将连接片与层板锁紧，最后拧紧所有固定螺栓即可完成安装，整个过程不需要复杂的专用工具，普通用户借助常规螺丝刀或扳手即可完成组装。

　　从受力角度分析，该零件的载荷传递路径非常明确，层板上放置的物品重量通过层板传递到水平段的钣金面上，再通过转角位置的刚性结构传递到垂直段，最终通过两个垂直方向的安装孔将载荷传递到货架立柱上，R12.5的圆弧过渡可以有效分散转角位置的剪切应力，避免直角位置出现应力断裂。1mm的板材厚度经过核算，完全满足轻型货架单层15-20kg的承重需求，在常规家用置物、轻型仓储置物场景下不会出现结构变形，同时钣金件的重量很轻，不会额外增加货架的整体自重，也不会提升运输包装的成本。

　　这类小尺寸钣金连接配件虽然结构简单，但在货架类产品的实际使用中对整体结构稳定性、使用寿命起到非常关键的作用，很多廉价货架省略了这类转角连接片，直接用螺丝锁附层板，往往使用几个月就会出现层板下沉、孔位损坏的问题，而该零件通过合理的结构设计、尺寸匹配，用极低的材料成本大幅提升了货架整体的可靠性与安装便利性，是轻型置物货架结构中非常实用的功能性配件。
