小型五金件冲压成形工装结构设计

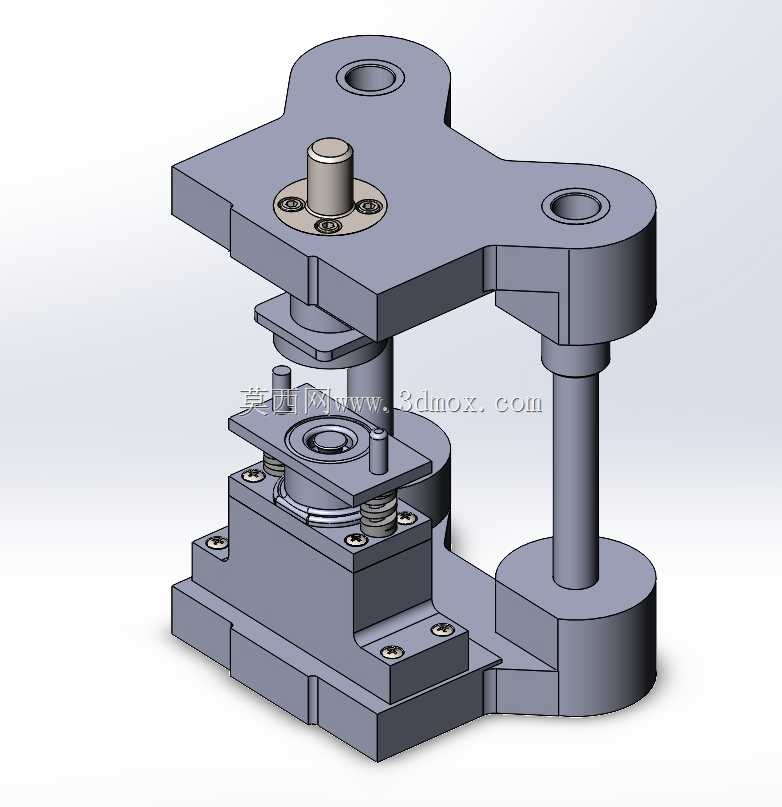

　　这套成形工装主要面向小尺寸薄型五金零件的批量冲压成形工序，常见于3C通讯配件、小型家电结构件的生产场景，适配16吨到25吨的小型开式可倾压力机安装使用，在车间的小吨位冲压工位上承担浅拉深、压印、局部成形这类精度要求中等、批量规模适中的加工任务。从结构布局来看，整套工装采用后侧导柱模架作为基础承载结构，单侧的导向立柱搭配导套实现上下模的合模导向，相比双导柱结构，这种布局给操作人员留出了更多的工件取放空间，在加工带小凸缘的环形薄件时，上下料的操作便利性更好，不会因为双侧立柱遮挡视线导致工件放偏。上模部分的模座采用异形铣削加工，在保证安装螺钉、定位销布置空间的前提下，尽可能削减了非受力区域的模座厚度，既降低了模座的整体重量，

　　方便车间里的模具吊装换模，也减少了合模过程中模座自身的形变冗余，保证成形压力的传递效率。上模核心的凸模采用台阶式固定结构，通过止口定位配合三个内六角螺钉锁紧在上模座的安装沉台内，凸模周边布置的小直径矩形弹簧承担预压卸料的功能，合模前弹簧驱动的压料板先接触毛坯料，把薄型毛坯牢牢压在凹模表面，避免冲压过程中毛坯出现窜动、起皱的问题，成形完成后上模回程时，弹簧的回弹力又能把卡在凸模上的工件顺利脱开，不需要额外搭配人工撬件的操作。下模部分的凹模采用镶块式设计，凹模刃口部分单独采用合金工具钢淬火处理，镶块通过螺钉和销钉固定在下模的安装基座上，后续生产中如果刃口出现磨损、崩缺，只需要更换凹模镶块即可，不需要整体报废下模座，

　　大幅降低了模具的后期维护成本。下模座上同样布置了对应位置的弹性顶件结构，合模成形时顶件块被压下，和凹模型腔共同构成完整的成形腔体，开模时顶件块在弹簧作用下把成形完成的工件从凹模型腔里顶出，配合上模的卸料结构实现工件的自动脱料，适配自动化送料线的连续生产需求。安装边界方面，下模座的两个长条形安装槽间距适配常规小型压力机的工作台T型槽间距，安装时直接通过T型螺栓穿过安装槽锁紧即可，不需要额外加工转接板；上模柄采用标准直径的圆柱结构，直接和压力机滑块的模柄孔配合锁紧，模柄的同轴度公差控制在0.02mm以内，避免合模过程中出现导向卡滞、啃伤导柱导套的问题。实际生产调试时，需要先调整压力机的滑块闭合高度，

　　保证凸模进入凹模的深度刚好满足工件的成形深度要求，过深会导致工件被压裂、凸模崩刃，过浅则会出现工件成形不到位、尺寸超差的问题；导柱导套的配合面需要定期加注润滑脂，减少长期往复运动带来的导向面磨损，保证上下模的合模精度长期稳定。这套结构没有采用复杂的多工位级进设计，整体结构简单可靠，加工制造成本低，调试难度小，非常适合小型加工厂的小批量零件生产场景，对于厚度在0.3mm到1.2mm之间的冷轧钢板、黄铜薄板类零件的浅成形工序都有不错的适配性，只需要更换对应的凸模、凹模镶块，就可以快速切换加工不同的小型成形件，模架部分可以长期重复使用，进一步摊薄了生产的模具投入成本。结构设计时特意把导柱的长度设置为大于合模状态下凸模高度20mm，保证合模过程中导柱先进入导套实现导向，之后凸模才接触毛坯料，从结构上避免了上下模错位撞模的风险，哪怕是新入职的冲压操作人员调试模具，也不容易出现模具撞损的问题。上下模的弹簧选型经过刚度匹配计算，预压状态下的压料力刚好能够压住毛坯不窜动，又不会因为压料力过大导致薄料被压出压痕，影响工件的表面质量。
