手持通讯设备内置壳体注塑结构件

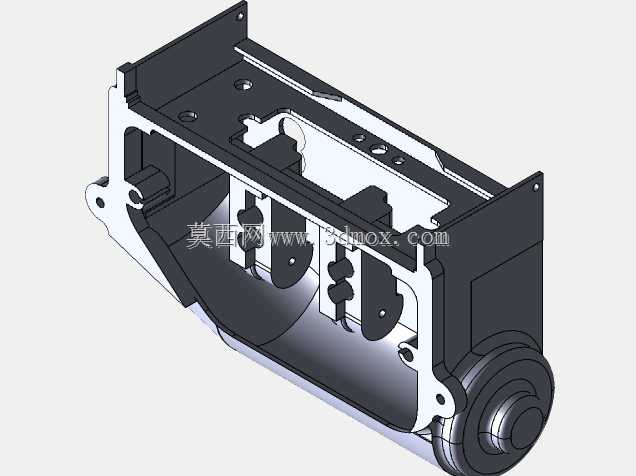

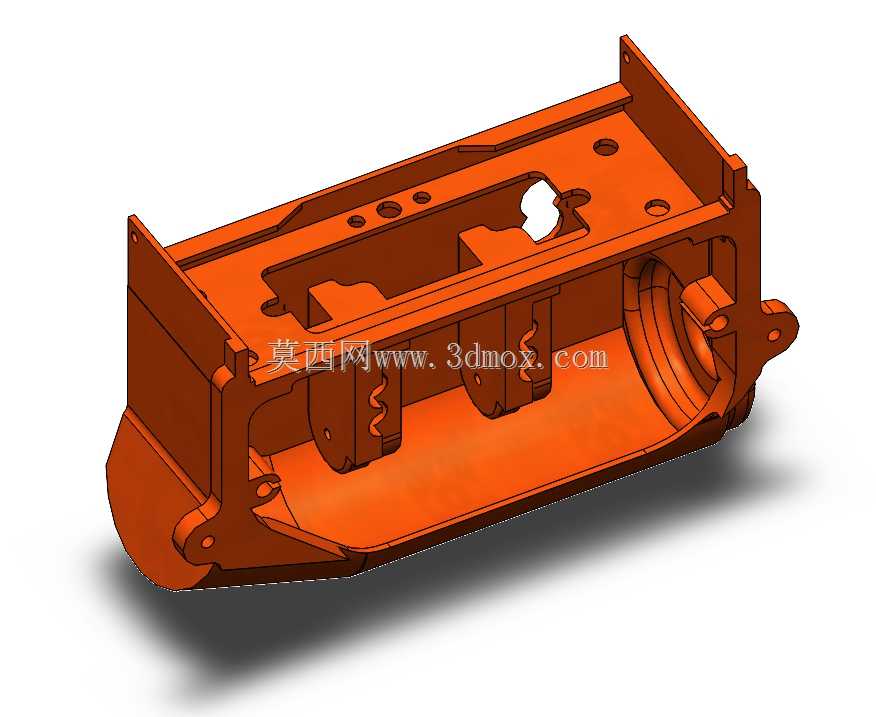

　　该结构件为手持通讯终端的内部承载壳体，属于设备内部核心支撑部件，主要应用于工业级手持对讲、便携数据采集类通讯设备的内部装配环节，承担内部元器件定位、外部受力缓冲、装配基准统一的多重作用。从实际装配场景来看，该壳体需要容纳电池仓、核心电路板、通讯接口模组、按键触发组件等多个独立部件，所有安装位的位置度公差需要控制在0.1mm以内，才能保证后续装配时各部件无干涉、接插件对位精准，避免出现装配后接触不良、部件窜动的问题。设计过程中优先考虑了手持设备跌落工况的受力需求，壳体两侧的加强筋采用不等厚渐变设计，在握持受力集中的区域筋位厚度提升至1.8mm，非受力区域筋位厚度控制在1.2mm，既保证1.2米高度自由跌落时壳体无开裂、

　　内部元器件无移位，又尽可能控制整体零件重量，避免整机重量超出手持操作的舒适阈值。壳体上的多个圆形开孔分别对应天线馈点、固定螺丝柱、指示灯透光位，其中靠近端部的异形开孔为电源接口的避让位，开孔边缘做了0.3mm的倒角处理，避免装配时割伤连接线束。壳体底部的弧形轮廓完全匹配手持设备的外曲面造型，安装后与外部外壳的内壁间隙控制在0.2mm，既不会因为间隙过大产生晃动异响，也不会因为间隙过小导致装配时挤压外壳产生表面缩痕。从安装边界来看，该壳体整体长度适配6英寸级手持设备的内部空间，宽度方向预留了两侧按键组件的装配空间，端部的带孔凸耳为整机的主固定点位，通过两颗M2螺丝与外部中框锁紧，凸耳位置做了局部加厚处理，锁紧时的扭矩可以承受0.

　　6N·m不会出现柱位断裂的问题。壳体内部的三个独立卡槽为电池接触弹片的固定位，卡槽内侧设计了0.5mm的倒扣结构，弹片装入后不需要额外打胶即可实现固定，提升装配效率的同时也方便后续维修拆解。内部的分隔筋将电路板区域与电池区域完全隔开，避免电池出现异常鼓胀时挤压电路板造成元器件损坏，同时分隔筋上预留了走线槽，电源线与信号线可以通过走线槽规整排布，避免线束杂乱被其他部件挤压破损。考虑到注塑生产的工艺需求，所有筋位的拔模角度设置为1.5度，壳体壁厚均匀控制在1.5mm，没有出现壁厚突变的区域，有效避免注塑生产时出现缩痕、气泡、填充不足的缺陷，壳体表面采用蚀纹处理，不需要后续喷涂工序即可满足装配要求，降低零件的生产制造成本。在实际选型适配时，该壳体可以直接作为同尺寸手持通讯设备的内部承载结构使用，也可以根据具体的元器件布局调整局部安装位的尺寸，不需要对整体结构做大幅修改，能够大幅缩短同类产品的结构开发周期，减少开模前的结构验证工作量。
