18.5kW螺杆式空气压缩机组结构设计

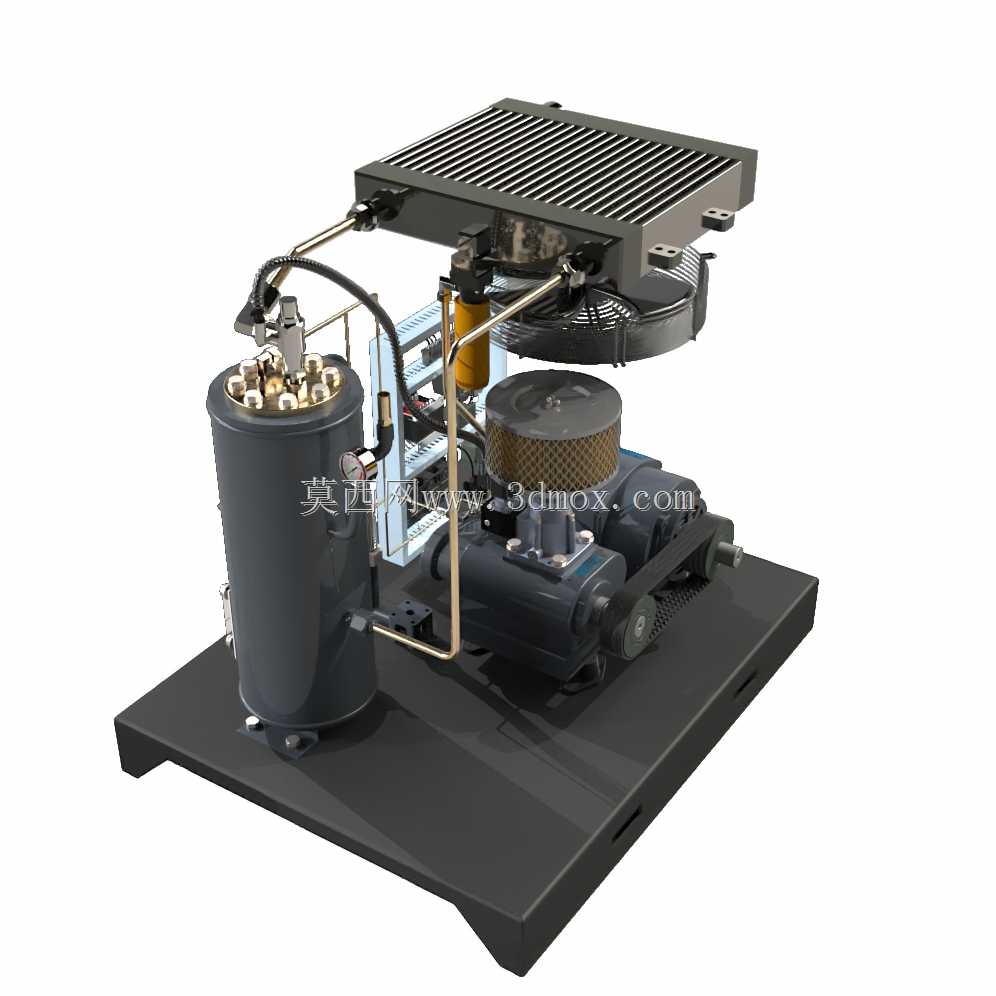

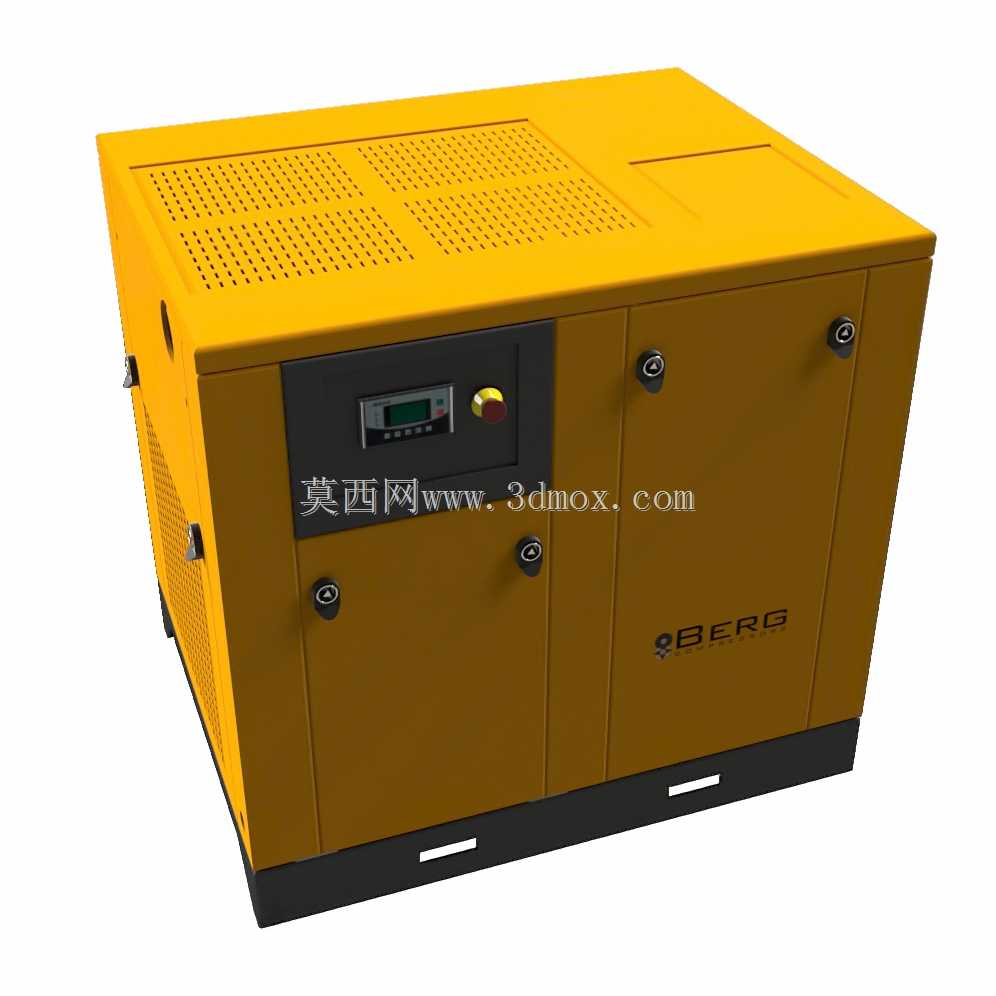

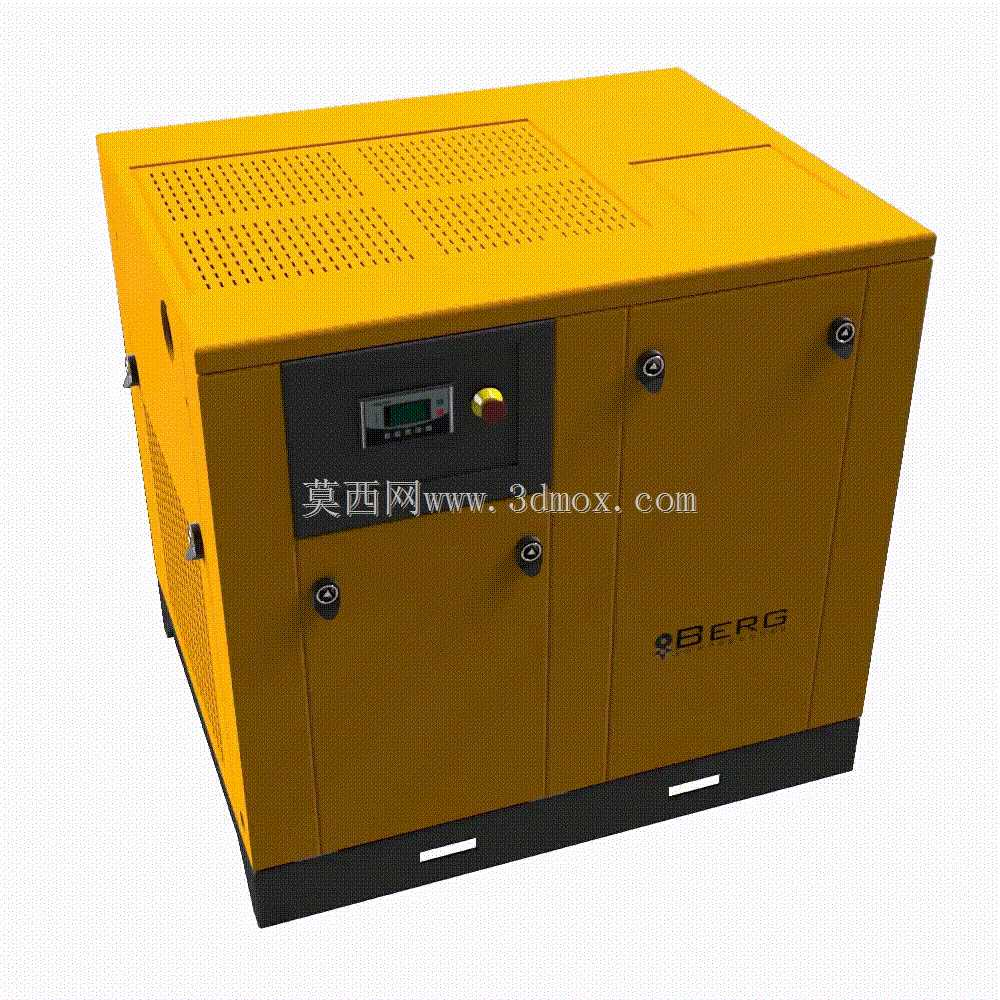

　　这款18.5kW功率等级的螺杆式空气压缩设备，主要面向中小型加工车间、汽修门店、小型自动化生产线的稳定压缩空气供给场景，作为气动系统的核心动力源，可同时为多台气动夹具、气动扳手、气动喷枪、气动执行元件提供符合压力要求的洁净压缩空气，适配常规0.7-0.8MPa的常用工业供气压力区间。从整机结构设计来看，采用一体式箱型封闭布局，将螺杆主机、驱动电机、油气分离系统、冷却系统、电控单元全部整合在金属焊接箱体内，外部覆盖件采用加厚冷轧钢板折弯成型，表面做耐磨喷塑处理，既可以降低设备运行时的噪音向外传递，也能阻挡车间内的粉尘、切削液飞溅进入设备内部，延长内部元件的使用寿命。箱体正面设置带观察窗的检修门，门上布置快开锁扣，

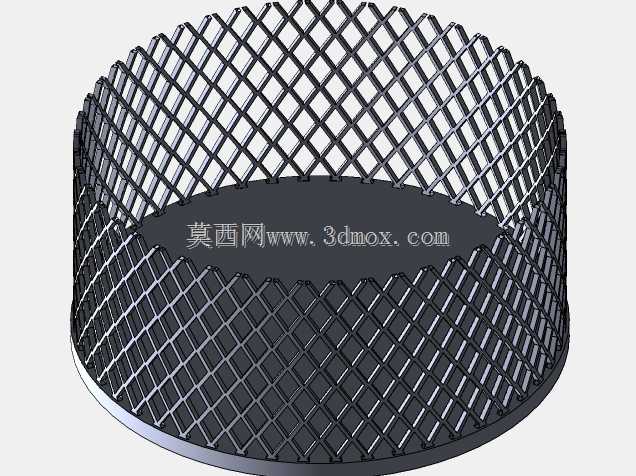

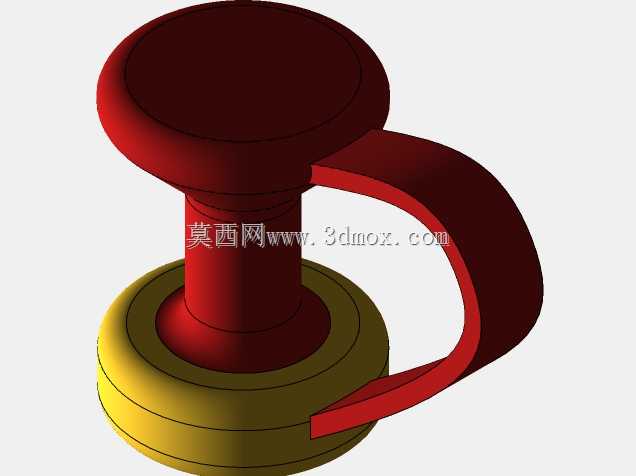

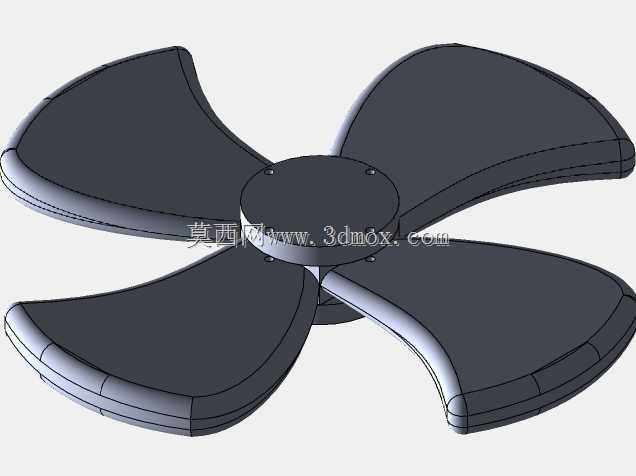

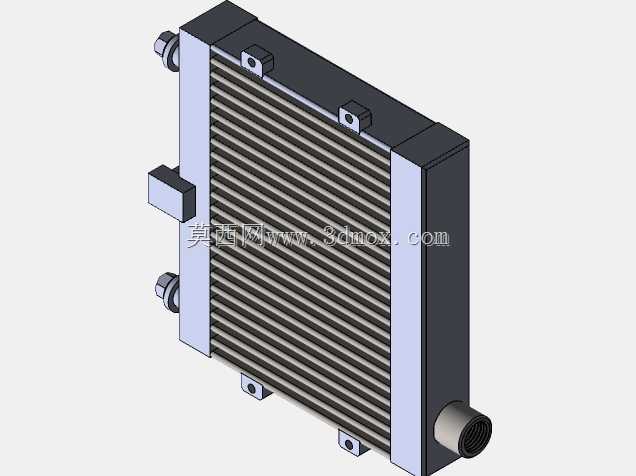

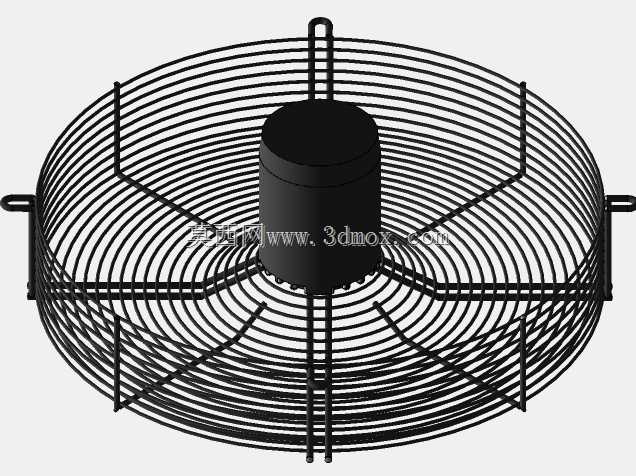

　　日常维护时无需额外工具即可快速打开门板，接触到内部的油滤、空滤、油气分离器芯等需要定期更换的耗材，检修门的开合角度预留到120度以上，避免维护操作时门板干涉作业空间。设备正面的控制面板区域做了内凹式设计，防止车间内物料搬运时磕碰损坏显示屏与操作按钮，急停按钮采用凸起式红色蘑菇头设计，触发行程短，紧急状态下可以快速按下切断设备运行。顶部的盖板区域冲压出阵列式通风散热孔，孔型采用长圆孔交错排布，既保证足够的通风通流面积，也能避免较大尺寸的杂物掉落进设备内部，散热风道采用下进上出的走向，冷却风扇布置在设备上部，带动气流从箱体下部的进风格栅进入，依次经过电机、螺杆主机、冷却器后从顶部排出，带走设备运行产生的热量，

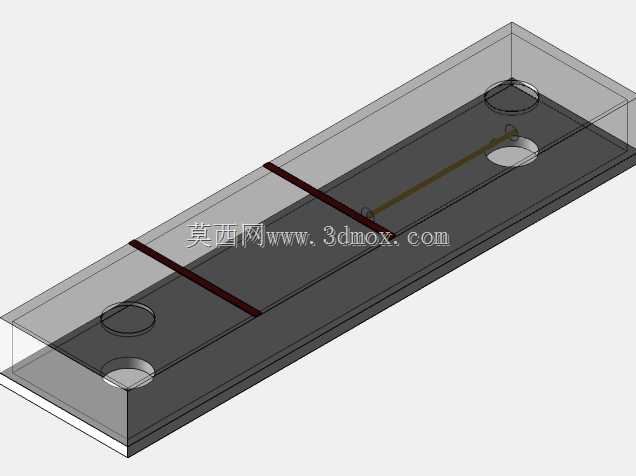

　　保证长时间连续运行时油温与排气温度维持在合理区间。设备底部采用一体式槽钢焊接底座，底座上预留四个通用规格的地脚安装孔，安装时可以通过膨胀螺栓将设备固定在硬化混凝土地面上，底座下方也可以选配减震垫脚，降低设备运行时的振动向地面传递，避免振动影响周边精密加工设备的运行精度。整机的外形尺寸控制在紧凑型区间，占地面积不足1.5平方米，适合车间内边角位置布置，不需要额外做大规模的基础施工，接通电源与出气管道即可投入使用。从设计逻辑上，这款设备优先考虑了工业现场的实用性：箱体侧面预留了透明油位观察窗，操作人员站在设备旁无需开门即可直观看到润滑油的液位高度，及时补充润滑油；出气接口布置在设备侧面下部，接口采用标准管螺纹，

　　方便现场对接不同管径的供气管道，接口旁预留了压力检测点，可以外接压力表实时监测排气压力；电气控制部分单独布置在独立的电气仓内，与油气区域做物理隔离，避免油气渗漏进入电气仓引发线路故障，电气仓门做了密封胶条处理，达到常规工业环境的防尘要求。在实际选型应用中，这款18.5kW的螺杆空压机排气量可以满足10台以内常规气动工具的同时用气需求，相比传统活塞式空压机，螺杆式主机的运行更平稳，输出气压波动更小，易损件更换周期更长，适合每天8小时以上的连续作业场景，设备的整体重心控制在箱体中下位置，叉车转运时可以直接从底座的叉车位插入，不需要额外做吊装固定，短距离车间内移位非常方便。箱体表面的品牌标识区域采用丝印工艺，长期使用不会出现脱落掉漆的问题，所有门板的拼接缝隙控制在2mm以内，既保证外观的规整度，也能减少噪音从缝隙处向外泄漏，整机运行时的噪音水平可以控制在工业车间允许的范围内，不需要额外加装隔音房即可在车间内布置。
