四路光电继电器输出控制电路板

　　这块四路继电器输出板主要面向工业控制柜、自动化测试台、楼宇信号采集箱以及小型通讯设备中的开关量扩展场景。现场设备往往需要把控制器侧的弱信号与执行端的负载回路隔离开，直接用普通I/O口驱动电磁阀、指示灯、声光报警器或接触器线圈，容易受到浪涌、共地干扰和反灌电流影响；该板通过光电耦合器件与继电器输出通道组合，把控制信号、驱动电源和外部触点回路分成相对独立的电气区域，使主控板不必直接承受负载侧的电压波动。

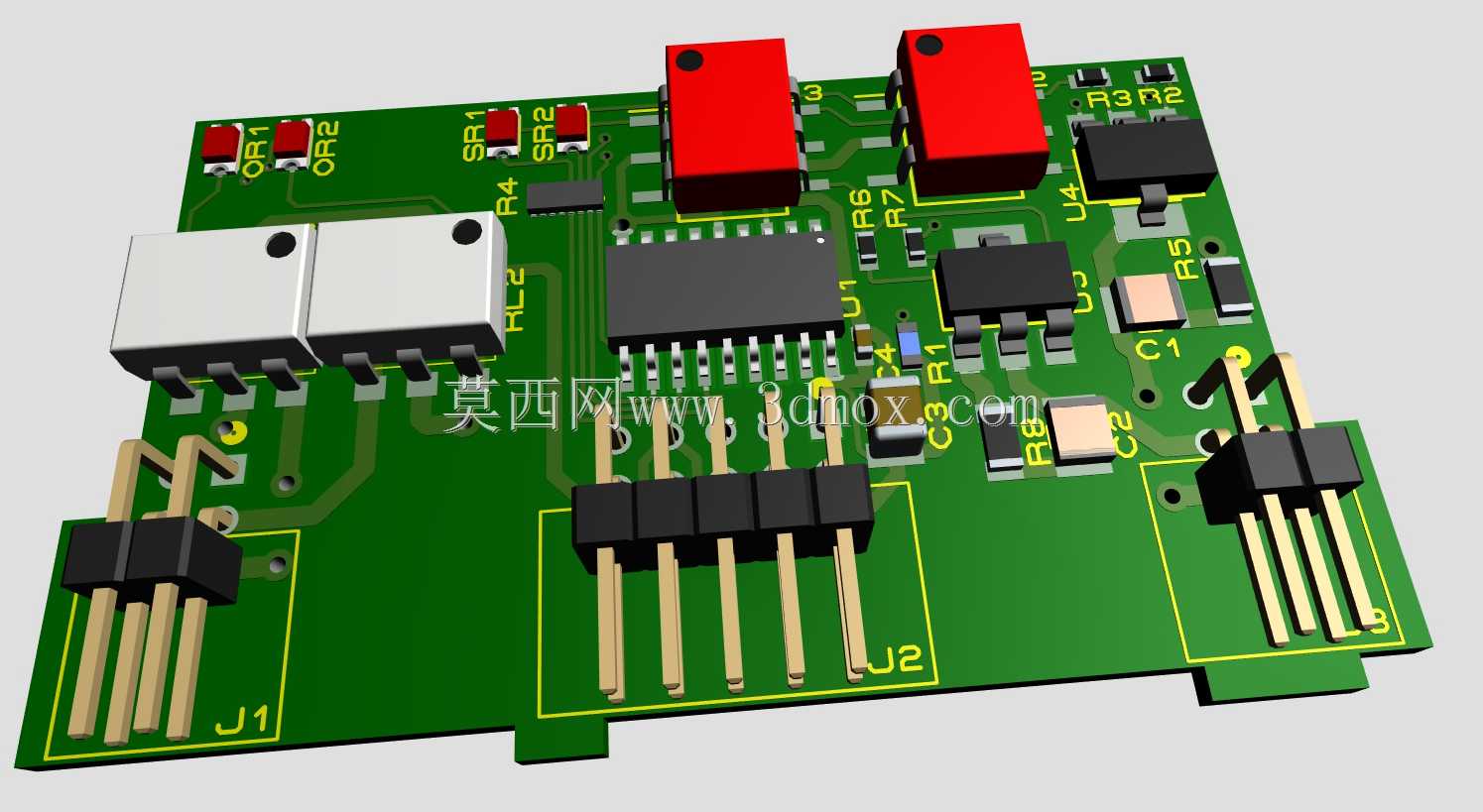

　　从板上布局看，输入侧采用成排插针接入，便于与端子板、排线或母座对接；输出侧保留多组接线位置，可分别接入外部负载。红色器件对应继电器输出相关元件，黑色封装器件承担光电隔离、晶体管驱动和状态指示等功能，板边还布置了限流、续流和上拉类小型贴片元件。设计时将高压或触点相关区域与逻辑输入区域拉开距离，插针、继电器和隔离器件沿信号流向排列，既方便走线，也能减少强弱信号交叉。

　　实际使用中，控制信号先经过隔离与驱动链路，再推动继电器触点动作。每一路输出可理解为一个独立的受控开关，当输入端给出有效电平时，对应通道吸合；信号撤销后释放。四路通道集中在同一板卡上，适合需要多个数字量输出点位、但空间又不允许安装多只独立继电器模组的场合。板载排针支持快速插拔，维修时可整体更换，也可在样机阶段通过飞线验证不同负载的动作逻辑。

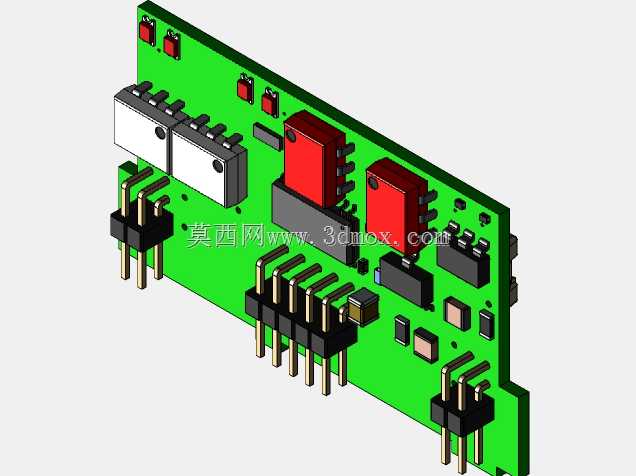

　　结构建模方面，电路板本体按薄板件处理，边缘缺口、安装孔和局部异形轮廓需要保留，因为这些特征会影响柜内安装边界。继电器、光耦、接线座和排针均按实际封装高度建立实体，不能只画平面丝印；尤其排针上方的插拔空间、继电器顶部与外壳的安全间隙、接线端子附近的手指操作空间，都应在三维布置阶段校核。若该板贴近导轨、线槽或金属侧板安装，还要关注板后焊点高度与绝缘距离，避免插针尾部或元件引脚接触柜体。

　　安装方式上，这类板卡既可通过板边孔位固定在绝缘支柱上，也可插入配套底座后再固定到DIN导轨附近。外形边界应以最高元件和最外侧插针为包络，而不是仅按PCB绿油区域计算。对接插件选型时，排针间距、针脚伸出长度和相邻端子宽度决定了线束装配顺序；若先接入粗线径导线，再插信号排线，维护空间可能不足。较合理的柜内布置是让信号输入排针朝向控制器侧，继电器输出端朝向负载线缆侧，使线束走向短且交叉少。

　　热与电磁因素同样不能忽略。继电器线圈在频繁动作时会产生一定温升，多通道同时吸合时，板上驱动器件附近应保留空气流通路径；感性负载断开瞬间的反向电动势需要依靠续流回路或外部吸收元件抑制。光电隔离部分的价值在于切断地环路，但如果输入、输出线束绑扎在一起，隔离效果会被布线削弱，因此三维布线时应让低压信号线与负载触点线分槽或分侧走行。

　　对于模型使用者，该板可作为电气控制柜数字量输出单元、实验台继电器模块或通讯终端扩展板进行装配验证。建模时重点还原PCB轮廓、元件高度差、接插件位置和可维护间隙，使结构评审能够直接判断壳体干涉、线束折弯半径以及接线操作便利性，而不是等到样机加工后才发现排针与盖板距离不足。
