0.91寸OLED显示模组带FPC排线结构

　　这款0.91寸OLED显示模组采用SSD1306驱动芯片，分辨率为128×32像素，是嵌入式设备与人机交互界面中极为常见的小型显示部件。模组整体由OLED显示面板、黑色PCB承载基板以及末端黄色柔性FPC排线三部分构成，三维建模时需要分别处理刚性板与柔性排线两种不同形态的结构特征。

　　从实际工程应用来看，这类小尺寸OLED屏广泛出现在手持终端、便携检测仪器、桌面控制盒、3D打印机操作面板、智能家居网关、电源管理模块以及各类教学开发板上。它的核心用途是在有限的面板空间内显示字符、简单图标、参数数值与状态提示，相比同尺寸段码LCD，OLED自发光特性使其无需背光源，对比度高、响应速度快，在暗光环境下可读性突出。

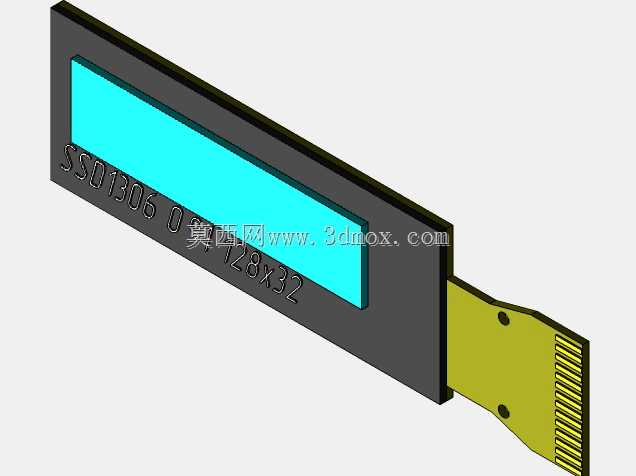

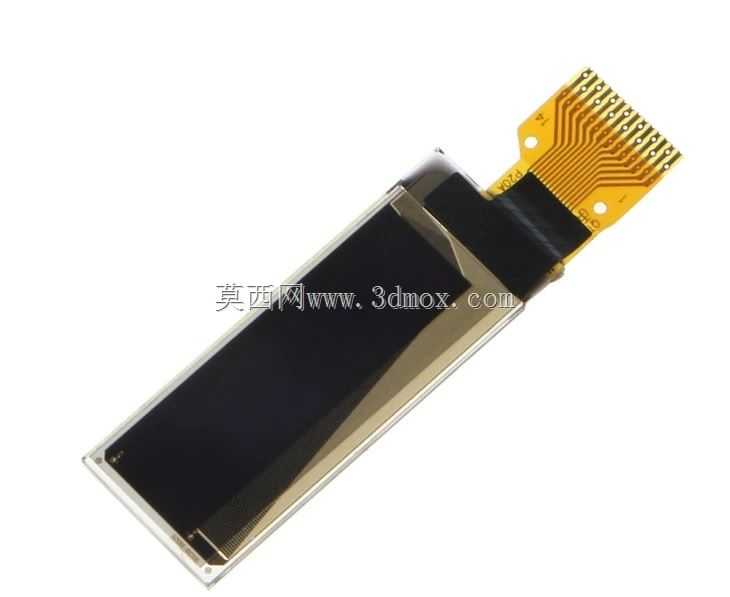

　　结构设计上，模组主体为长条形黑色硬板，显示区域占据板面中部偏左位置，呈现亮青色发光面，这也是单色OLED最典型的显示色调。硬板表面丝印有SSD1306、0.91、128x32等标识字符，建模时可通过贴图或凸刻特征还原。硬板右端延伸出一段黄色柔性排线，排线末端做了加宽的金手指插接区，板上预留两个圆形定位孔，用于装配时与插座对位固定，避免插拔过程中排线偏移。

　　安装边界方面，这类模组通常有两种装配方式：一种是通过FPC排线直接焊接或插接在主控板对应的FPC座上，屏幕本体借助屏幕四周的卡扣孔或双面胶固定在设备面板内侧；另一种是利用硬板上预留的安装孔位，通过螺丝将模组锁附在壳体支柱上。设计外壳时需要在面板上开出与显示区域匹配的视窗，视窗边缘要留出遮光边框，防止屏幕边缘漏光，同时视窗与OLED表面之间保留0.2~0.5mm的间隙，避免压伤发光层。

　　选型与结构校核阶段，工程师需要重点关注几个尺寸关系：一是模组总长度包含FPC排线，排线在装配中往往需要弯折走线，三维布局时必须模拟弯折半径，过小的弯折半径会导致铜箔断裂，常规FPC走线弯折半径建议不小于排线厚度的6~8倍；二是硬板厚度与屏幕表面到PCB背面的总高度，直接决定设备面板到主控板之间的堆叠空间；三是金手指端的插接长度，要与所选FPC连接器的咬合深度匹配，保证接触可靠。

　　建模过程中，显示面可以单独作为一个零件赋予发光材质，用于渲染通电状态下的显示效果；黑色PCB基板设置哑光黑材质，FPC排线则使用偏黄的柔性基材质感，金手指区域单独赋予金属金色。排线末端的等距平行走线纹路需要逐一还原，这部分特征虽然细小，但在爆炸视图或装配示意中能够清晰体现信号传输路径。两个定位孔要做成通孔特征，方便后续在整机装配中做干涉检查。

　　在散热与可靠性层面，OLED模组自身功耗较低，正常工作电流在十几毫安量级，不需要额外散热结构，但要避免长期显示同一静态画面造成的残影问题，软件层面通常会配置屏保或像素刷新机制。结构设计上还要注意防静电，OLED屏属于静电敏感器件，壳体装配后应避免裸露金属直接接触面板走线区，FPC排线弯折处不要与壳体锐边摩擦，可在排线背面贴附补强钢片或绝缘胶带提升耐用度。

　　整机布局时，屏幕往往布置在设备正面上方，FPC排线顺着壳体内部筋件间隙走向主控板，建模时要把排线的弯曲形态做成自然的弧形过渡，而非生硬直角，这样导出的STEP模型在结构评审中更贴近实际装配状态，也能提前发现排线长度是否足够、是否会被电池或其他元器件挤压。对于需要频繁拆卸面板的设备，还可以在FPC排线与硬板连接处预留补强区，防止反复弯折导致根部断裂。

　　整体而言，这款显示模组结构紧凑、接口标准化程度高，是小型嵌入式设备人机界面的成熟方案，三维模型完整还原了硬板、发光屏体、柔性排线、定位孔与金手指等全部结构细节，可直接用于整机堆叠设计、面板开孔校核、装配干涉检查以及产品渲染展示。
