ILI9341驱动3.2寸TFT显示模块结构设计

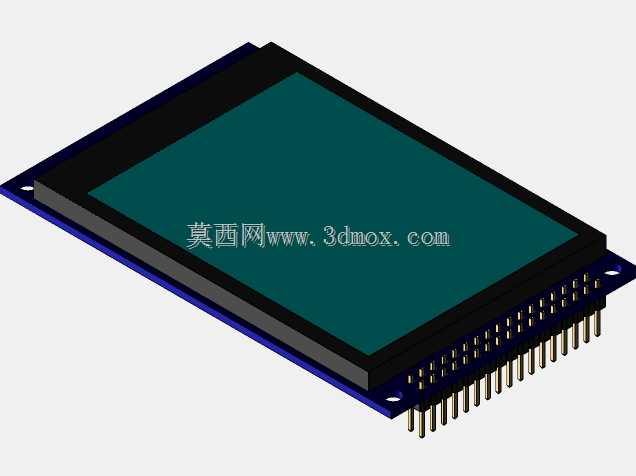

　　在嵌入式终端、工业人机交互面板、便携检测设备的开发场景中，带驱动的集成显示模块是整机硬件搭建里的核心交互部件，本次完成结构建模的3.2寸ILI9341驱动显示模块，就是面向这类直插式安装需求设计的标准化硬件单元。从实际选型适配的角度看，这类模块的设计首先要平衡屏幕可视区域与板载安装空间的占比，模型还原的模块主体以黑色遮光胶框包裹3.2寸TFT液晶面板，胶框边缘做了0.8mm的凸边结构，既可以在装配时卡入终端设备的面板开孔内，避免屏幕与面板之间出现漏光缝隙，也能为表层的保护亚克力板预留贴合位，防止现场使用时硬物刮花液晶表层。

　　模块的PCB基板采用蓝色阻焊层设计，板边与屏幕胶框的对齐公差控制在0.2mm以内，避免装配时出现板边突出卡滞的问题。板载的排针接口采用2.54mm标准间距直插排针，单排排针长度为12mm，插针根部做了加粗定位台，焊接时可以保证排针与PCB板面垂直，不会出现歪斜导致的底座插装接触不良。排针的引脚定义完全匹配通用STM32、51系列单片机的IO口接线逻辑，建模时特意还原了排针两侧的固定安装孔，孔位内径3.2mm，可以配合M3铜柱将模块固定在设备内部的安装立柱上，安装孔位与排针的边缘距离留足了5mm的操作空间，方便电批或者螺丝刀在狭小的设备腔体内完成锁付操作，不会和接线端子产生空间干涉。

　　从功能结构的设计逻辑上，屏幕驱动芯片ILI9341的布局在PCB板的屏幕背面区域，建模时对应预留了芯片的散热空间，芯片表面与屏幕背光层的间隙留足1.5mm，既可以避免背光发热直接传导到驱动芯片导致工作温度过高，也方便后期维修时拆取芯片不需要拆卸整个屏幕总成。屏幕的FPC排线采用压接式结构连接PCB与液晶面板，排线弯折区域做了圆弧过渡的空间预留，弯折半径不小于3mm，避免装配时排线被硬折导致内部线路断裂。模块的背光供电电路布局在PCB的边角位置，远离信号传输引脚，减少电源纹波对屏幕显示信号的干扰，对应的电路区域在结构上做了0.5mm的下沉处理，焊接电容、电阻等贴片元件后，元件顶面不会和屏幕背面的金属屏蔽层接触，防止出现短路风险。

　　在安装边界的尺寸把控上，整个模块的总厚度控制在18mm以内，其中屏幕胶框厚度12mm，排针突出PCB背面的长度为6mm，适配大部分嵌入式终端的内部安装腔深，不需要额外对设备外壳做加深改造。屏幕的有效显示区域对角线长度为3.2寸，显示区域距离胶框边缘的黑边宽度控制在4mm，既可以遮挡液晶面板边缘的非显示漏光区域，也能给面板贴合的双面胶预留足够的粘贴宽度，避免长期使用后屏幕出现起翘脱落的问题。模块的四个板角做了R2的圆角处理，装配时不会刮伤设备内部的连接线束，也能避免板角尖锐处刺破绝缘层引发电路故障。

　　针对不同场景的适配需求，这个模块的结构设计兼容卧式与立式两种安装方式，立式安装时通过排针直接插在主控板的对应排母上，配合两个铜柱做辅助固定，可以承受一定的振动冲击，适合用在手持检测设备、移动数据采集终端这类有移动使用需求的场景；卧式安装时可以通过板载的四个安装孔直接锁在设备内底面上，通过排线连接主控板，适合固定安装的工业控制终端、小型人机界面设备。建模过程中对所有配合面的公差都做了对应还原，比如胶框与PCB的配合卡槽间隙留0.1mm，方便生产组装时快速压合，不需要额外打胶固定就能保证连接强度，排针与排母的配合尺寸按照行业通用公差做了适配，保证插拔力度适中，不会出现过紧难以拆卸或者过松接触不良的问题。
