MCP2308扩展输入电路板组件

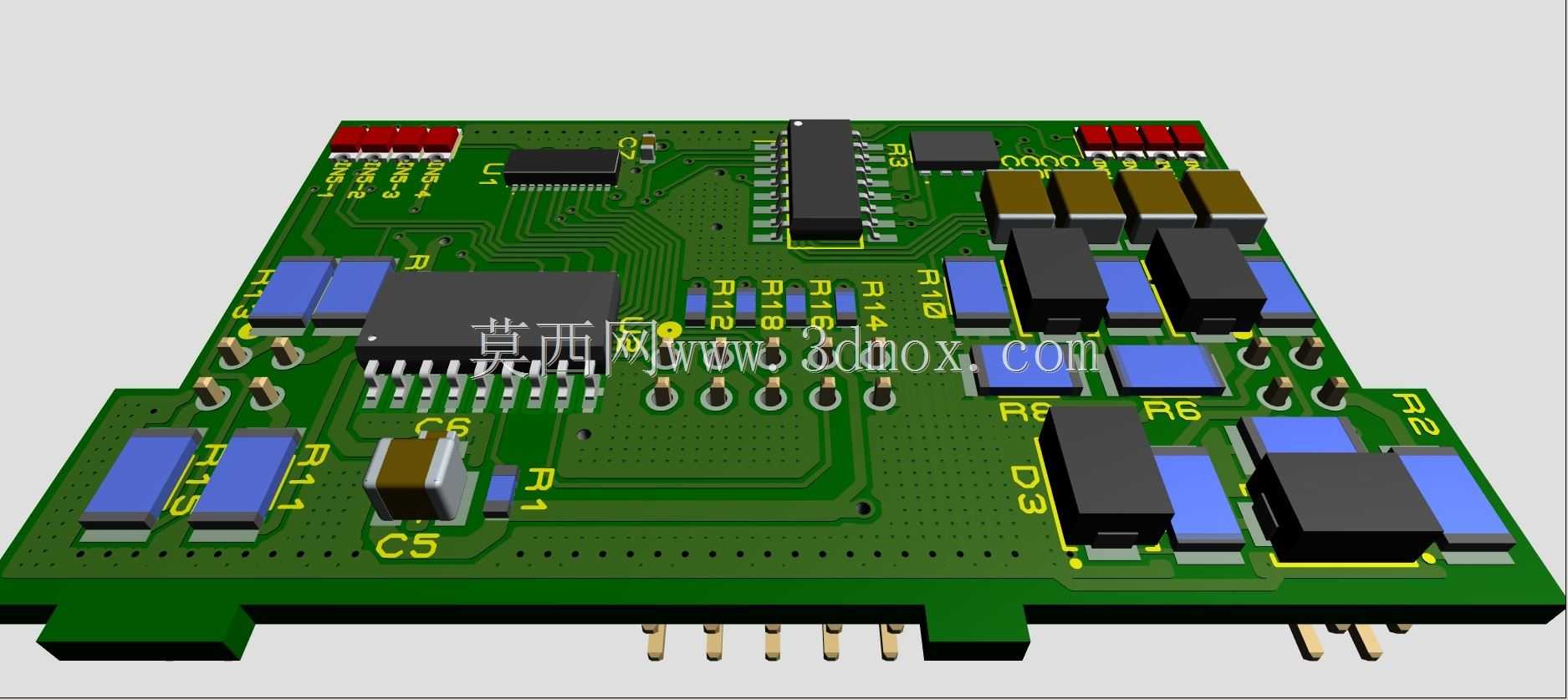

　　这块绿色PCB组件面向嵌入式控制与工业信号采集场景，核心作用是把现场开关量、按钮状态、限位触发等离散输入信号接入主控系统，配合MCP2308类IO扩展芯片完成端口扩容。在小型控制柜、实验台架、教学实训装置以及通讯终端外设里，主控芯片原生GPIO数量往往不足以覆盖全部按键、拨码、传感器触点，这类载板通过板上布线把扩展芯片的输入引脚引出到三组弯针排座，再由线束连接外部信号源，能够在不更换主控板的前提下补足输入通道，减少飞线和临时接线带来的接触隐患。

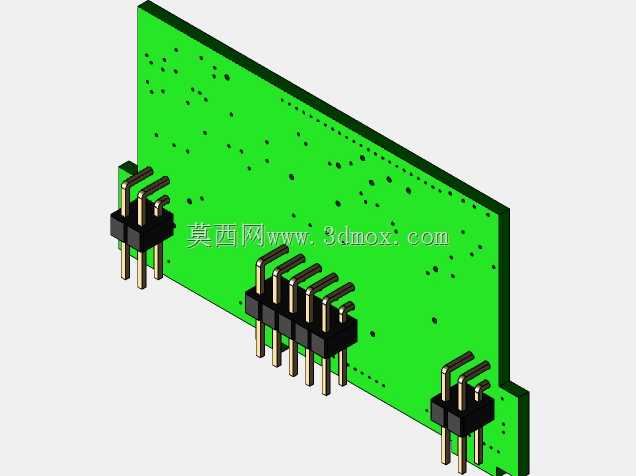

　　从结构上看，模型还原了FR4基板、镀通孔、焊点以及三组90度弯角排针。基板边缘保留了局部缺口和定位轮廓，便于在壳体或支架内避让立柱、卡扣和相邻板卡；板面大量小孔既包含元件安装孔，也包含过孔与固定孔，建模时需要区分通孔直径、焊盘外径和阻焊开窗，避免装配阶段出现孔位干涉。排针采用弯针形式，针座黑色塑胶本体与金属引脚分层表达，引脚间距按标准2.54mm连接器节奏布置，三组针座分别对应不同信号组，方便线束按功能分区压接。弯针朝向决定了板卡装入设备后线束的出线方向，结构评审时要核对针座顶部到外壳内壁的垂直间隙，以及弯折引脚与邻近电容、电阻、芯片封装之间的安全距离。

　　设计思路上，输入板优先保证可制造性和可维护性。PCB外形以矩形为基础，在右下角设置阶梯状避让轮廓，适合贴装在狭窄设备腔体内；板边固定孔用于螺丝或铜柱支撑，使板面与安装面保持设定间距，防止背面焊点触碰金属壳体造成短路。排针集中布置在板的一侧区域，外部线缆可以统一走向线槽，减少交叉走线。信号输入路径在板上短而清晰，上拉或滤波元件靠近连接器放置，有利于抑制长线缆引入的干扰。对于三维布局人员，需要同时关注电子元件高度和连接器插拔空间：弯针排针插入母座后，插头本体和压线端子会额外占用高度，不能只按裸板厚度计算安装包络。

　　实际选型时，该类板卡通常安装在控制面板内侧、终端设备背部或分布式IO模块旁边。若设备存在振动，固定孔位置要避开板边应力集中区，铜柱支撑点应靠近排针和板边，降低插拔连接器时板面翘曲。若用于多板堆叠，还要根据弯针高度确定板间距离，保证下方板卡的高元件不顶到上层板，上方板卡的焊点也不压到排针塑胶。热设计方面，输入扩展芯片本身功耗不高，但在密闭壳体内仍应让芯片面朝向自然对流空间，避免被大型线束完全覆盖。

　　三维建模过程中，PCB不应只做成简单绿色薄片，焊盘、丝印轮廓、孔位和排针分段都需要体现，这样在总装检查时才能发现插头干涉、走线空间不足、维修工具无法到位等问题。板厚、针座长度、弯折引脚伸出量以及固定孔中心距，是导入整机布局后最常被核对的尺寸边界。对于需要输出加工或装配示意的场景，模型还可用于确认板卡抽拉方向、连接器插拔手位、线束最小弯曲半径以及壳体开窗位置。整体而言，该组件结构不复杂，但它承担的是主控与现场信号之间的物理连接界面，孔位、针距、朝向和安装间隙任何一项处理不当，都会直接影响样机调试和后期批量装配。
