多接口侧装式平行轴齿轮减速箱体结构

　　在各类工业传动场景中，减速装置始终是匹配原动机转速与执行端负载扭矩的核心部件，这款侧装式平行轴齿轮减速结构，主要面向需要紧凑安装空间、多轴输出布局的自动化产线、输送设备以及小型专用机床的动力传输环节设计。不同于常规同轴式减速结构的布局逻辑，该结构采用平行轴多级齿轮啮合的传动路径，能够在有限的箱体空间内实现较大的传动比覆盖，同时兼顾不同方向的动力输出需求，适配现场复杂的安装走线与负载连接要求。从实际使用场景来看，这类减速结构常被布置在设备侧方的安装立面上，箱体背部预留的带安装孔的法兰支耳，能够直接通过螺栓固定在设备的机架立板上，不需要额外搭建安装支座，大幅减少了传动系统的整体占用空间，尤其适合设备内部安装空间局促、

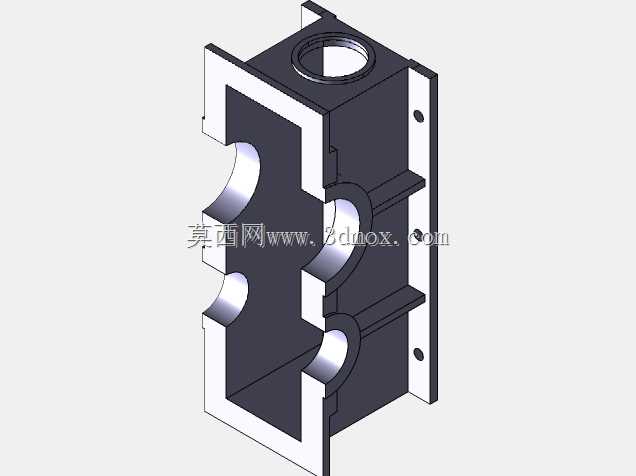

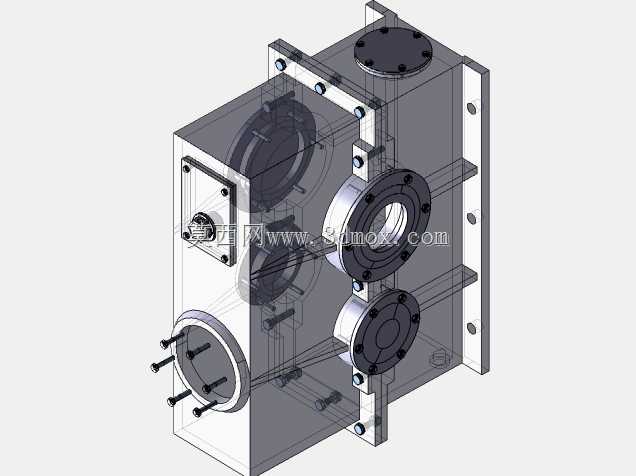

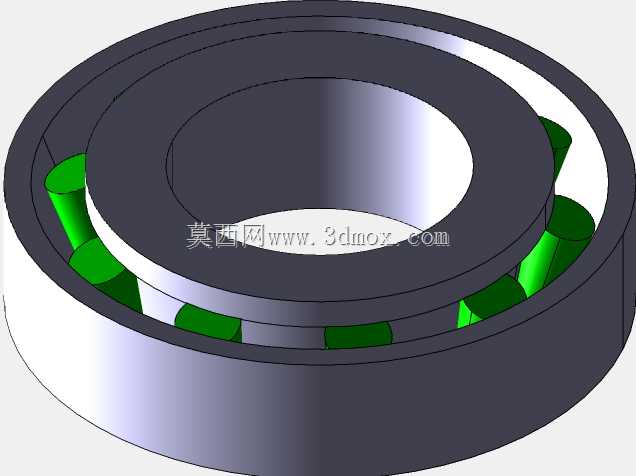

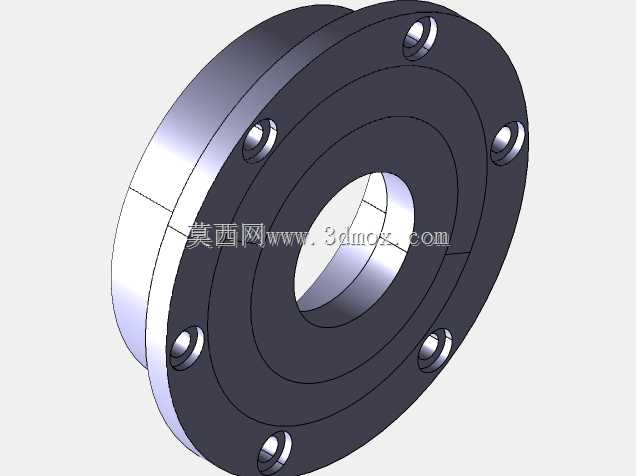

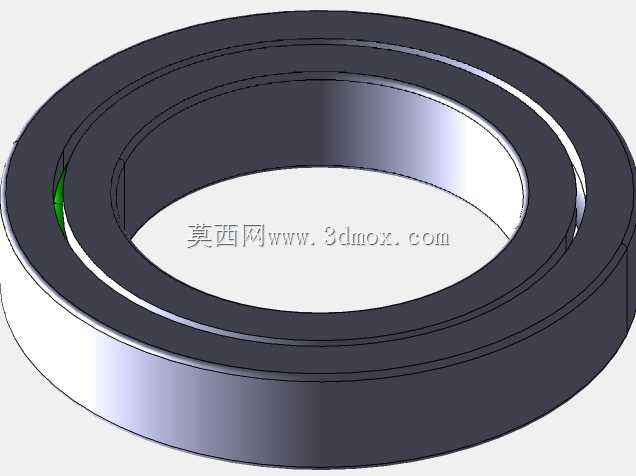

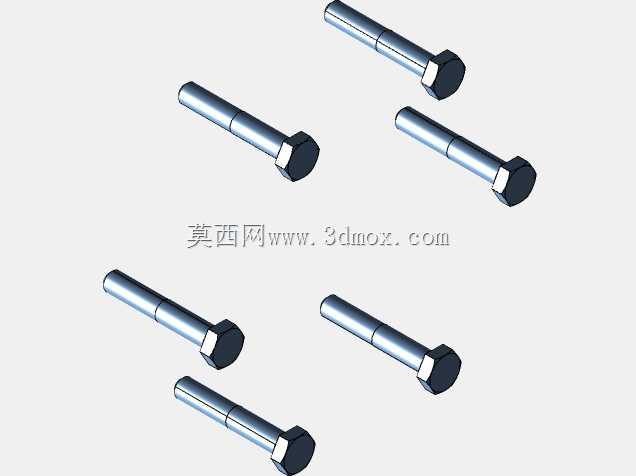

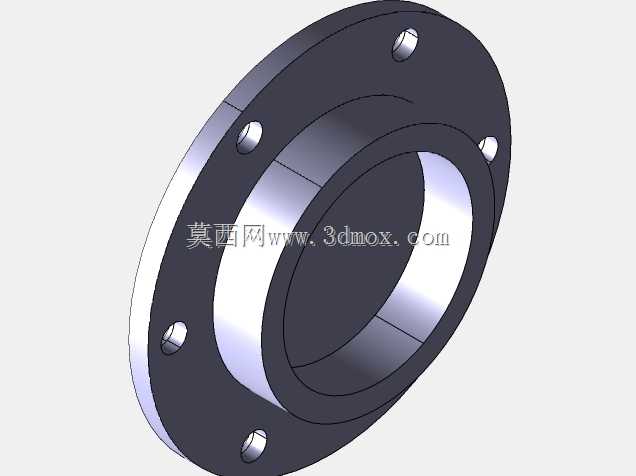

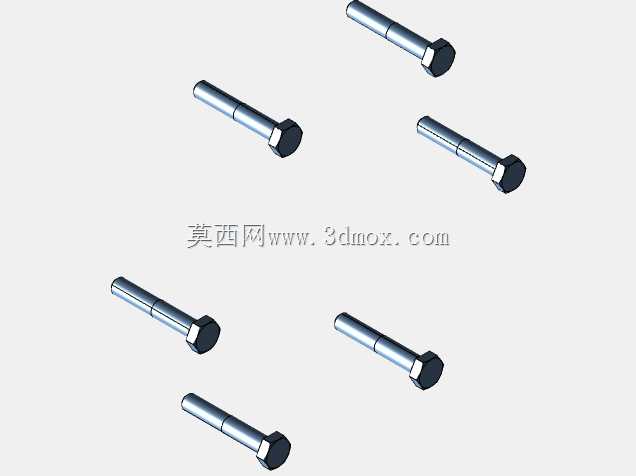

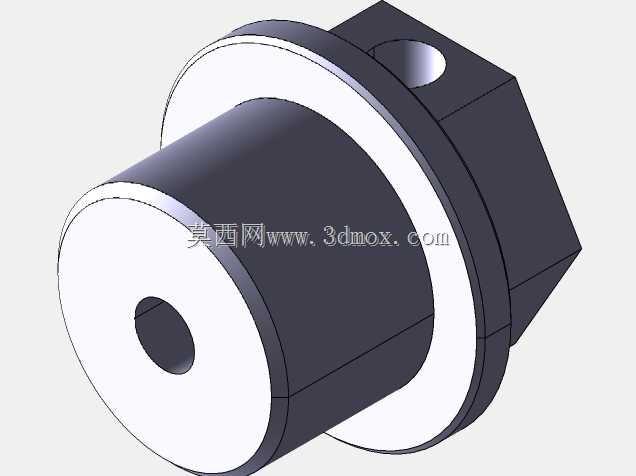

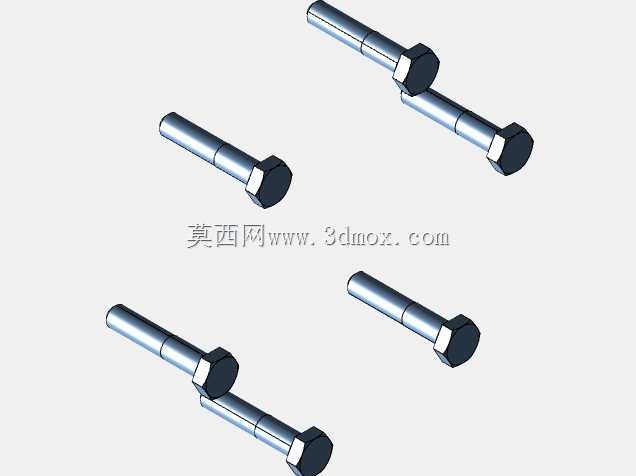

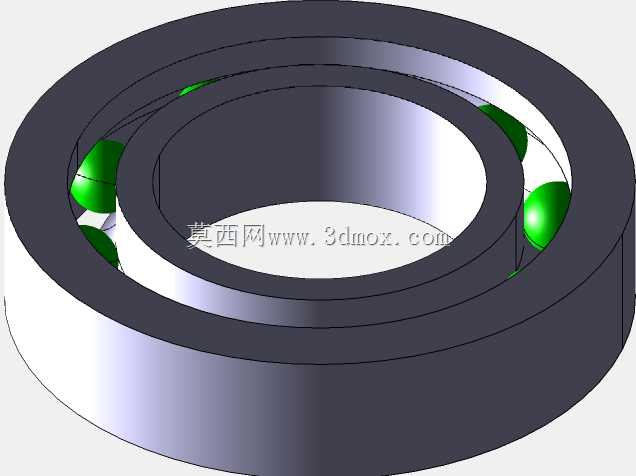

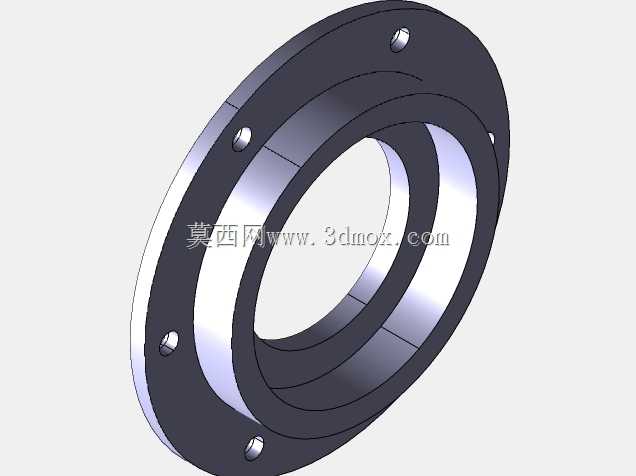

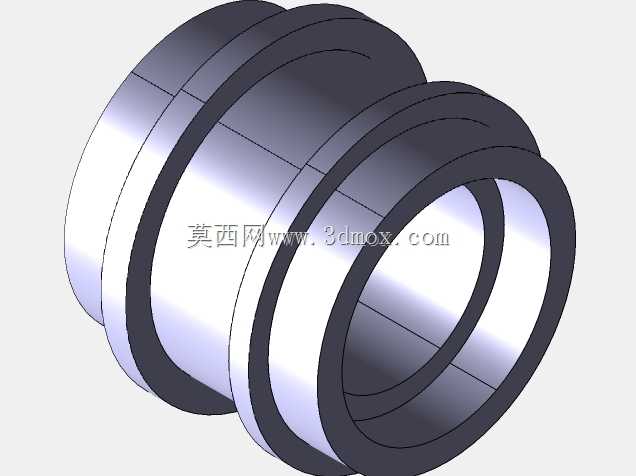

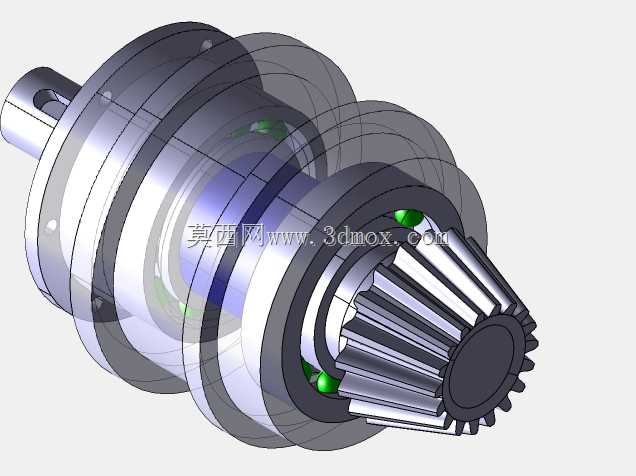

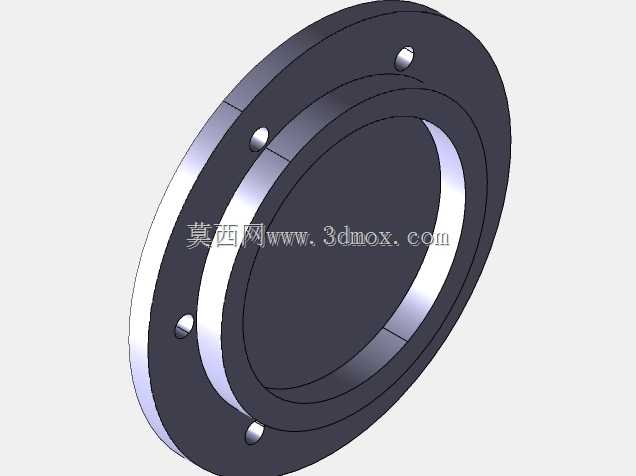

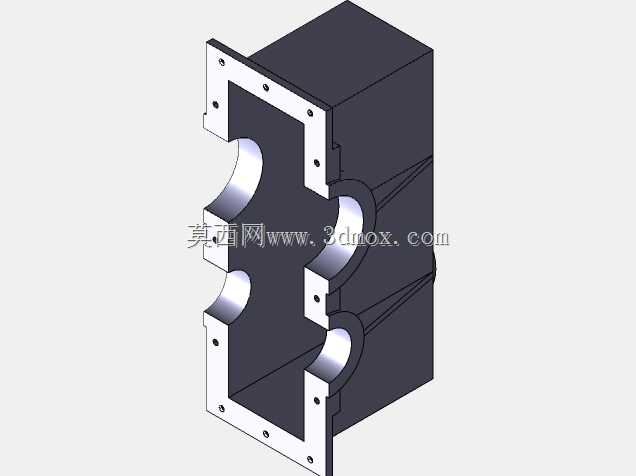

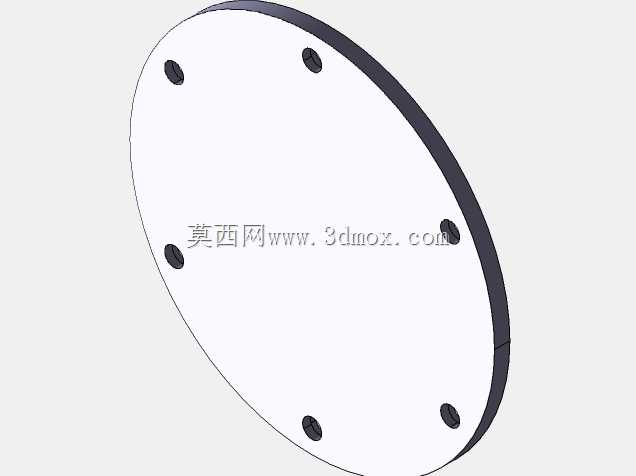

　　动力输入输出轴需要呈垂直或平行错位布置的工况。从结构设计的逻辑来看，整个箱体采用剖分式拼接结构，主体分为主腔体与侧封盖两部分，结合面通过定位销实现精准对位，周向布置的紧固螺栓能够保证腔体的密封性能，避免内部润滑脂在齿轮高速运转过程中出现渗漏。箱体上预留的多个不同通径的法兰接口，分别对应动力输入轴、多级中间传动轴以及最终输出轴的安装位置，每个轴端的法兰盖都设计了密封槽位，可以适配骨架油封或者毡圈密封结构，阻挡外界粉尘、切削液进入箱体内部，同时防止润滑油外泄。输入轴端采用大直径轴承位设计，能够承受原动机端带来的径向与轴向复合载荷，中间传动轴的轴承位根据齿轮啮合的受力大小匹配了不同规格的轴承安装尺寸，靠近输出端的轴承位做了加强筋结构处理，

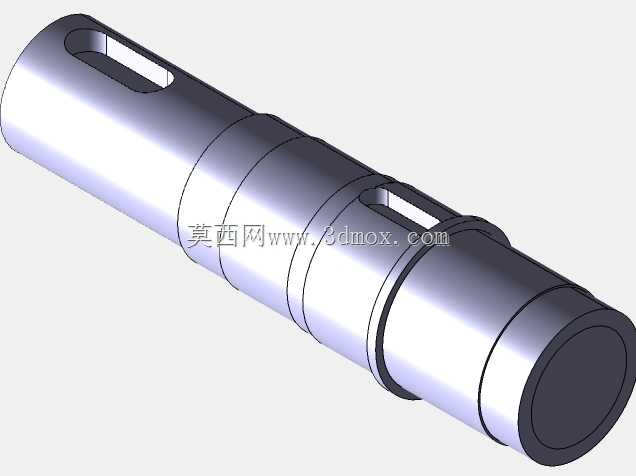

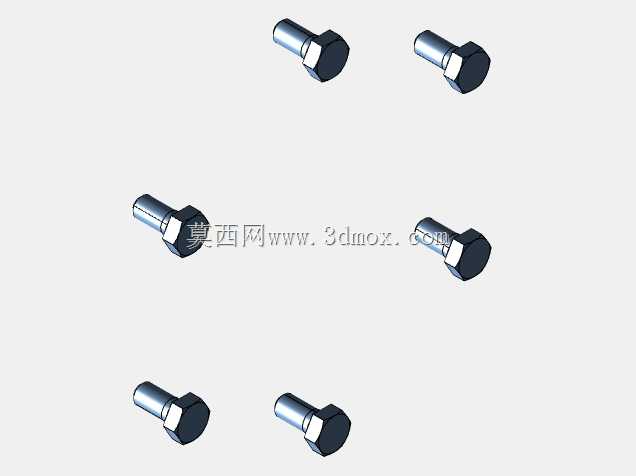

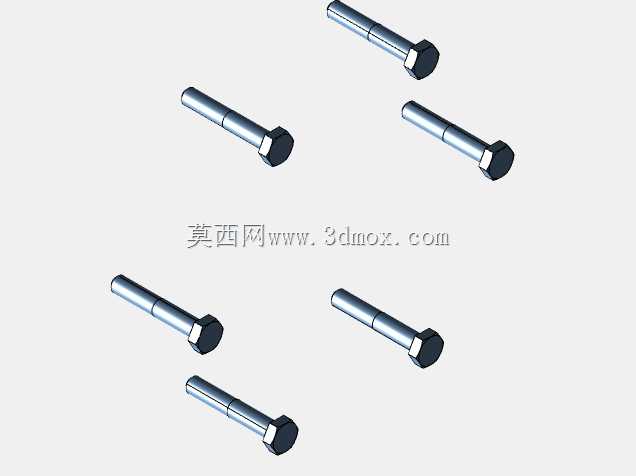

　　因为输出端需要连接负载，传递的扭矩更大，运转过程中产生的径向载荷也更高，加强筋能够提升箱体局部的结构刚度，避免长期重载下出现轴承位变形、齿轮啮合错位的问题。在安装边界的设计上，整个箱体的安装支耳做了下沉式螺栓孔设计，螺栓安装后头部不会突出支耳平面，保证箱体安装时能够完全贴合机架安装面，不会出现安装间隙导致的运转振动。各个轴伸端的伸出长度做了统一的尺寸约束，既能够保证联轴器、链轮或者带轮的安装定位空间，又不会因为轴伸过长导致悬臂载荷过大，影响轴承的使用寿命。箱体底部预留了润滑油更换的螺塞孔位，日常维护时不需要拆解整个箱体，就可以完成旧油排放与新油加注，顶部的透气塞安装位能够平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、

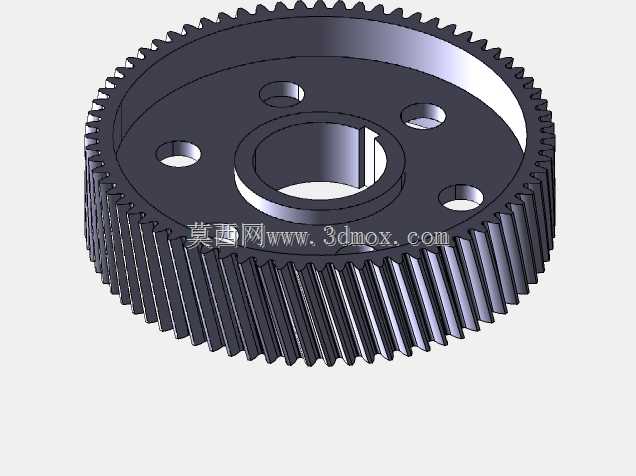

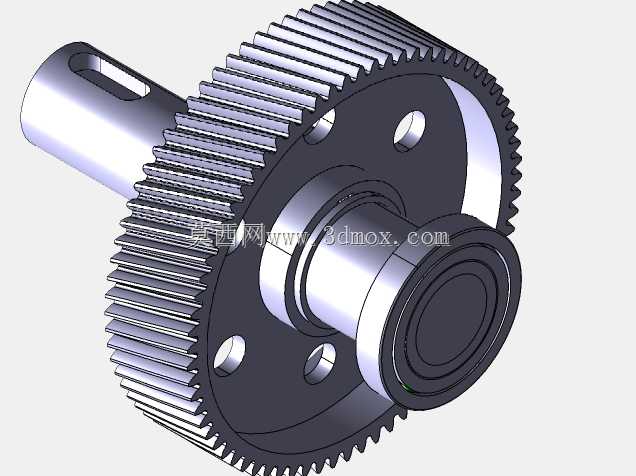

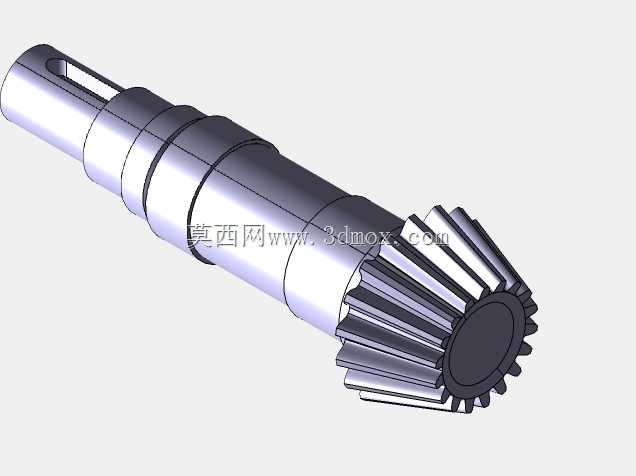

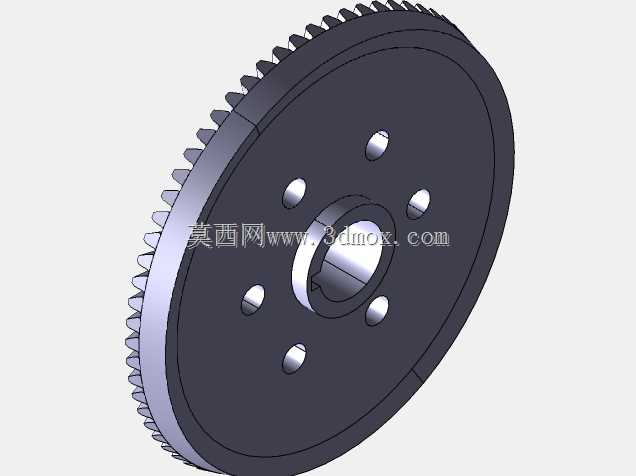

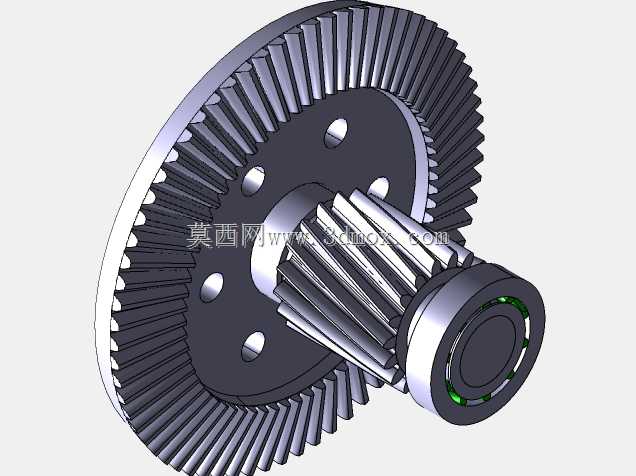

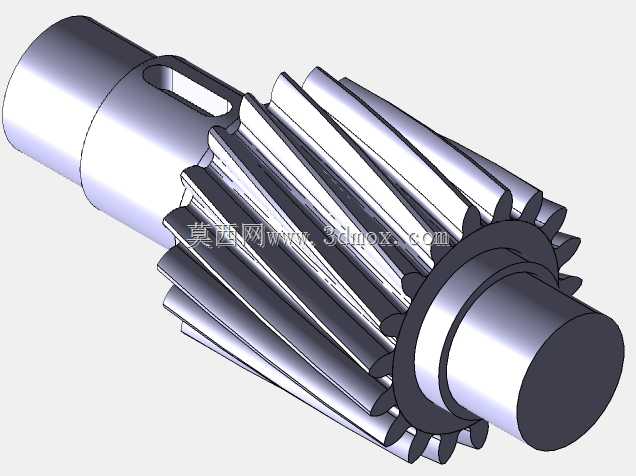

　　压力增大导致的密封件失效问题。从齿轮传动的布局来看，箱体内的齿轮采用平行轴布置，高速级小齿轮与输入轴直接连接，通过渐开线圆柱齿轮依次啮合传递动力，每一级的齿轮中心距都经过严格的尺寸链校核，保证齿轮啮合的侧隙在合理范围内，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现齿轮卡滞、运转发热严重的问题。箱体内部的腔体轮廓做了避空设计，齿轮运转过程中不会与箱体内壁发生剐蹭，同时腔体的储油空间能够保证齿轮下半部分能够浸入润滑油中，实现飞溅润滑，不需要额外设计强制润滑油路，简化了整体结构，降低了制造成本与维护难度。在实际选型适配过程中，这类减速结构可以根据不同的传动比需求更换内部的齿轮组，箱体的外部安装尺寸保持统一，不需要改动设备端的安装接口就可以实现不同传动比的切换，能够覆盖不同转速、扭矩的输出需求，适配从轻型输送线到小型加工设备的多种动力传输场景。箱体的外部棱角都做了倒角处理，既能够去除加工过程中产生的毛刺，避免安装维护时划伤操作人员，也能够减少应力集中，提升箱体的整体结构强度，在承受冲击载荷时不会出现棱角处开裂的问题。
