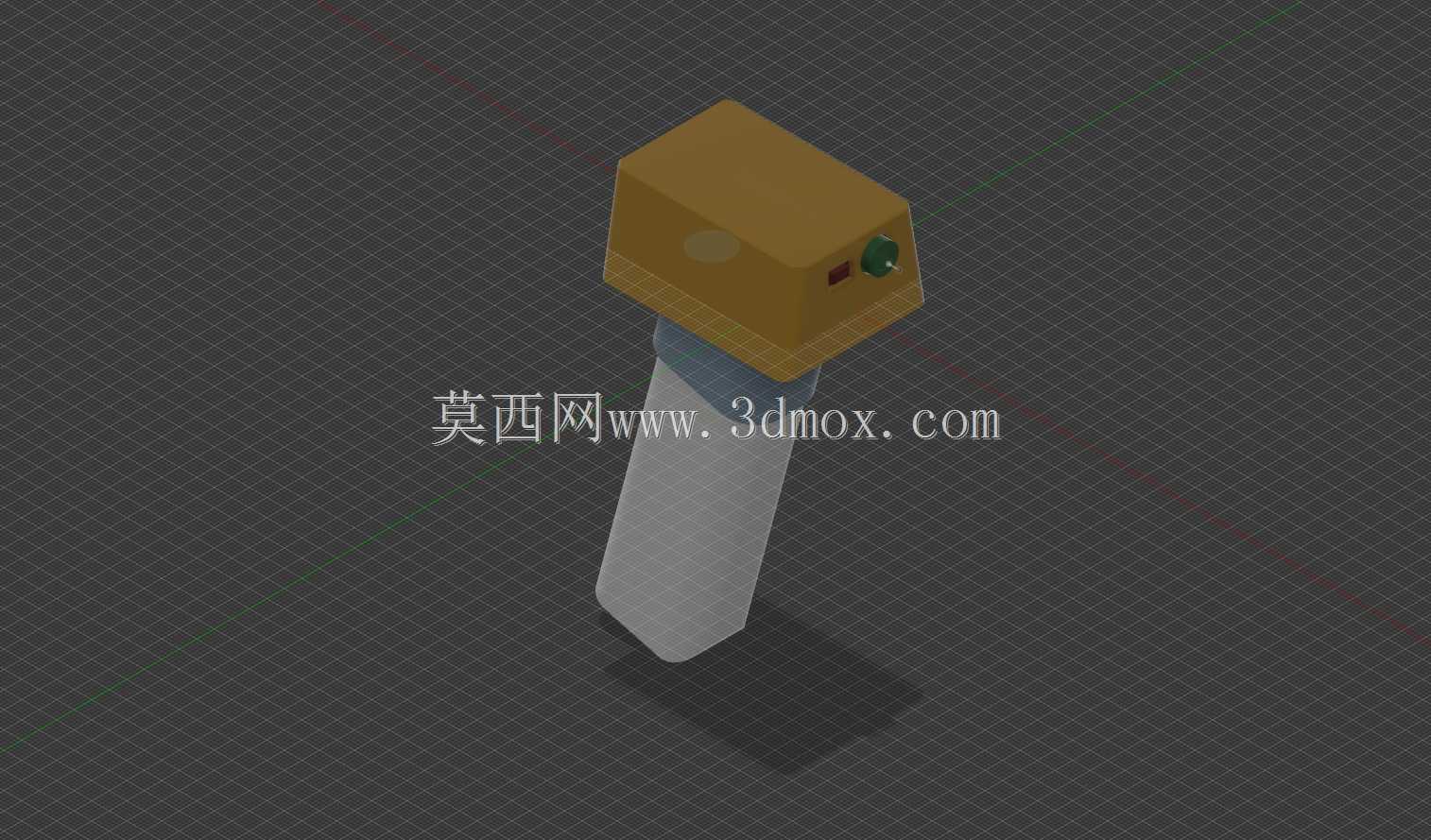

GY-906非接触式红外测温手持设备结构

　　在工业现场设备运维、电气线路巡检、暖通管路调试这类场景里，接触式测温往往受限于被测件表面形态、带电风险、高温工况无法直接触碰，非接触式的红外测温设备就成了一线运维人员随身标配的检测工具，这次拆解建模的GY-906手持测温结构，就是针对这类日常巡检场景做的适配设计。先从实际使用的边界条件说，这类手持设备首先要满足单手握持的操作逻辑，握持段做了收窄的柱形轮廓，表面没有突兀的棱角，长时间握持巡检不会硌手，整体重心落在握持区域的中心位置，抬臂对准被测点的时候不会出现头重脚轻的偏移，哪怕连续半小时排查配电柜接线端子、电机轴承端盖的温度点，手腕也不会有明显的负重感。设备的探测端集成在上方的方形机头内，红外感应探头的安装位做了内凹的防护结构，

　　日常放置在工具包、运维工具箱里的时候，不会因为和扳手、螺丝刀、验电笔这类金属工具磕碰刮花探头的滤光镜片，机头侧面预留的按键安装位，刚好对应握持时大拇指的操作行程，不需要调整手的位置就能完成测温触发、模式切换的操作，操作逻辑完全贴合一线人员的使用习惯。从结构设计的思路来看，整个壳体采用上下分模的结构，没有复杂的倒扣结构，量产开模的时候模具结构简单，后期装配的时候只需要沿分型面扣合，通过侧边的卡扣加少量螺丝就能完成固定，装配效率高，后期运维拆解更换电池或者校准探头的时候，也不需要专用工具就能拆开外壳。机头和握持段的衔接位置做了圆弧过渡，既避免了直角位置的应力集中，哪怕设备从一米左右的工作台高度意外跌落，过渡位置的圆弧也能分散冲击力，

　　不会出现壳体开裂的问题，同时这个过渡位置也做了内部的筋位补强，刚好用来固定内部的电路板和探头支架，不需要额外增加固定件，就能把核心元器件牢牢限位在壳体内，避免日常使用中的震动导致探头偏移、接线松脱。再看安装和尺寸边界，整个设备的握持段直径控制在32mm，刚好适配成年男性的手掌握持围度，机头部分的长宽尺寸控制在45mm*40mm，不会因为机头过大遮挡操作人员对准被测点的视线，探头的安装轴线和握持段的轴线呈15度的夹角，操作人员自然握持设备手臂前伸的时候，探头刚好垂直对准前方的被测表面，不需要刻意翻手腕调整角度，就能保证测温时探头和被测面的垂直角度要求，减少因为角度偏差带来的测温误差。设备的探测距离适配日常巡检的常用工况，

　　在10cm到50cm的距离范围内都能保证测温精度，刚好对应电气巡检时和带电体保持安全距离的要求，不需要凑近高压端子或者高温管路就能完成温度检测，从根源上降低运维操作的安全风险。壳体的壁厚控制在2mm，采用常用的ABS工程塑料材质，兼顾结构强度和轻量化要求，整个设备不含电池的重量控制在120g以内，放在工作服口袋里不会有明显的坠感，日常携带没有负担。内部的元器件排布上，电池仓设置在握持段的底部，更换电池的时候只需要打开底部的端盖就能操作，不需要拆开整个壳体，探头的固定支架做了角度微调的冗余空间，装配的时候可以根据实际校准的偏差微调探头角度，保证每台设备的测温轴线都和外壳的定位标识对齐，避免出现外壳对准测点但探头偏移的问题。在实际的场景适配里，这个结构还考虑了不同工况的使用需求，壳体表面做了细磨砂的纹理处理，哪怕手上沾了少量润滑油、灰尘，也不会出现打滑脱手的问题，机头前端的探头防护圈略高于探头表面，平时把设备平放在工作台面上的时候，探头表面不会直接接触台面，避免磨花镜片影响测温精度。整个结构没有多余的装饰性设计，所有的外形轮廓都是围绕使用功能、装配工艺、操作手感做的优化，没有为了外观做花哨的曲面或者异形结构，不管是开模量产还是后期的维护更换配件，成本都能控制在合理区间，完全适配工业级测温设备的耐用性、易用性要求。
