立式砂带磨削机金属打磨工装结构

　　这套砂带磨削工装主要面向小型金属件修磨、焊缝清根、板材边缘倒角、刀具开刃以及异形件表面抛光等现场作业场景，常见于机修车间、五金加工工位、焊接班组和小型试制区域。设备采用主动轮驱动砂带、从动轮张紧并导向的布置方式，整体机架以金属板材折弯和型材焊接组合成型，底部承载电机与传动部件，上部通过悬臂结构固定导向轮和工作托板，能够在有限占地内提供稳定的磨削接触面。

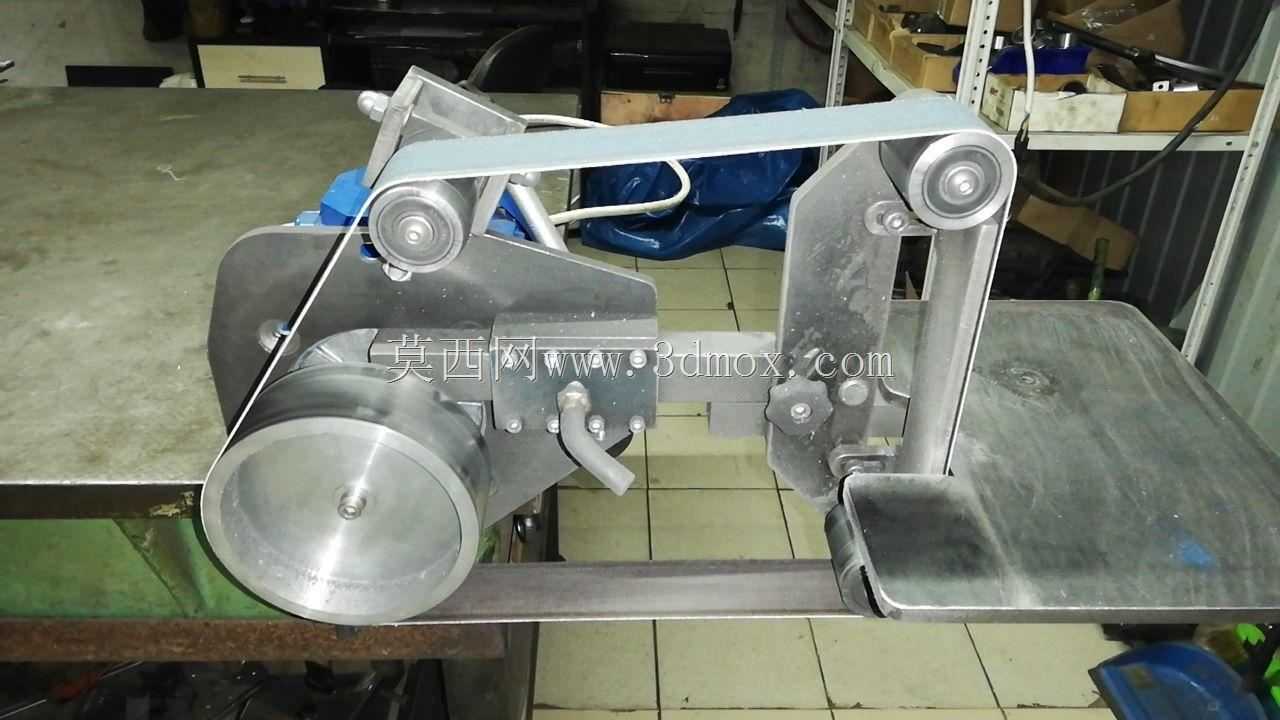

　　从实际使用逻辑看，砂带工作面分为立式接触段和水平托板附近的自由磨削段。立式段适合手持工件贴靠砂带完成平面修磨、外圆去毛刺和焊缝余高去除；靠近工作台的区域可利用托板支撑小件，避免长时间手持造成进给不稳。主动轮布置在机架下部，直径较大，轮面具备足够包角，电机动力经轮体直接传递给砂带，传动链短，维护点少。上部两个导向轮分别承担转向和张紧功能，砂带绕过轮组后形成长距离开放工作面，操作者可以根据工件形状选择不同接触位置。

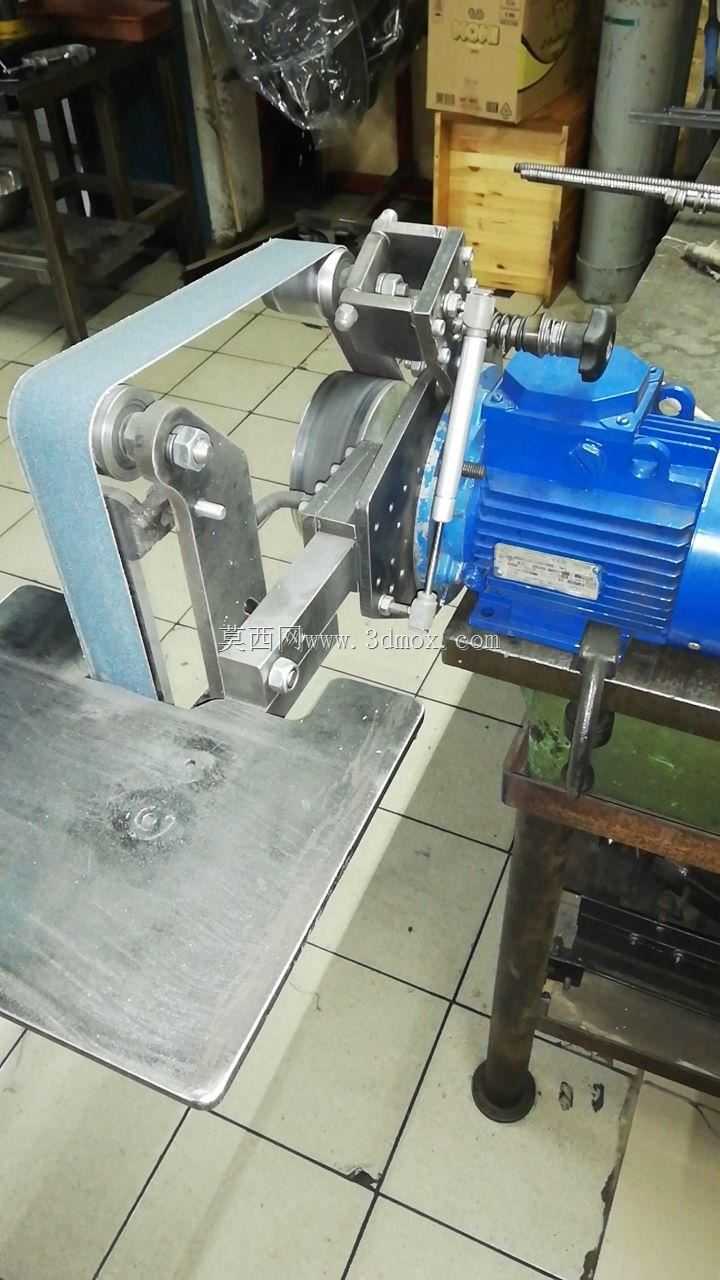

　　结构设计上，机架侧板承担主要载荷，电机座、轮轴支座和工作台支架均围绕侧板定位。侧板上的轴孔位置决定砂带轨迹和包角，轮轴安装处需要保证平行度，否则砂带在高速运行中容易跑偏。张紧机构通过调整从动轮轴的位置改变砂带预紧力，调节量既要满足砂带安装拆卸，也要补偿砂带拉伸和磨损后的松弛。工作台面采用平板支撑形式，靠近砂带一侧留出间隙，既防止磨屑夹滞，也便于工件贴近磨削区。机架下部横向连接梁增强整体刚性，减少电机启动和磨削冲击时的摆动。

　　砂带规格可适配1250×50毫米的常用环形砂带，也可通过调整轮组间距和张紧行程兼容760×50毫米砂带。50毫米带宽在小件加工中兼顾磨削效率和操作灵活性，适合窄边、倒角和局部修形。设备外形属于立式窄幅结构，宽度方向主要由电机和主动轮尺寸决定，长度方向由砂带回路及工作台伸出量决定，高度方向覆盖上下轮组中心距。安装时需要在工作台或支架上预留电机散热空间，后侧保留砂带更换和张紧调节的操作距离，前侧留出工件取放及手臂进给空间。

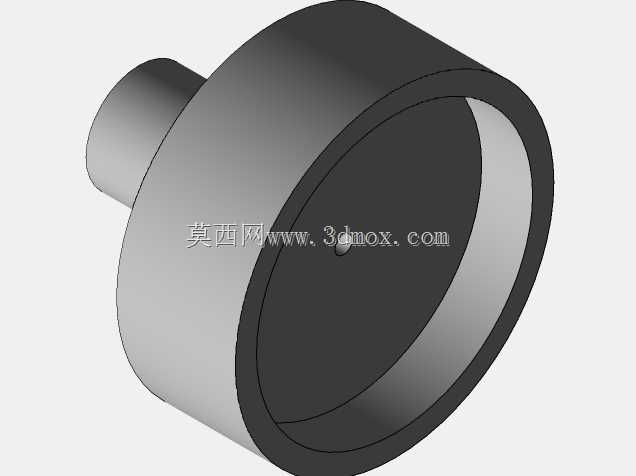

　　轮组设计关注耐磨性和对中性能。主动轮通常采用金属轮芯并配合适当轮面处理，以提高摩擦传递能力；导向轮需转动灵活，轴向限位可靠，边缘应避免尖锐棱角划伤砂带背面。砂带运行轨迹中，各轮轴线应保持平行，轮面与机架基准面垂直，这样才能使砂带在受载后稳定居中。若用于不同粒度砂带频繁切换，张紧螺钉和锁紧结构应布置在易触及位置，调节后具备可靠锁止能力。

　　磨削过程中会产生金属屑、砂粒脱落物和少量热量，因此机架形态尽量减少积屑死角，工作台面宜便于清扫。电机区域与砂带工作面保持合理距离，防止磨屑直接堆积在散热部位。手持工件作业时，操作者主要在设备正面和侧面活动，控制件位置应避开砂带回路，托板边缘不能形成夹手风险。对于长杆件或板材边缘加工，可利用开放侧方空间让工件伸出，不受封闭护罩式设备的限制。

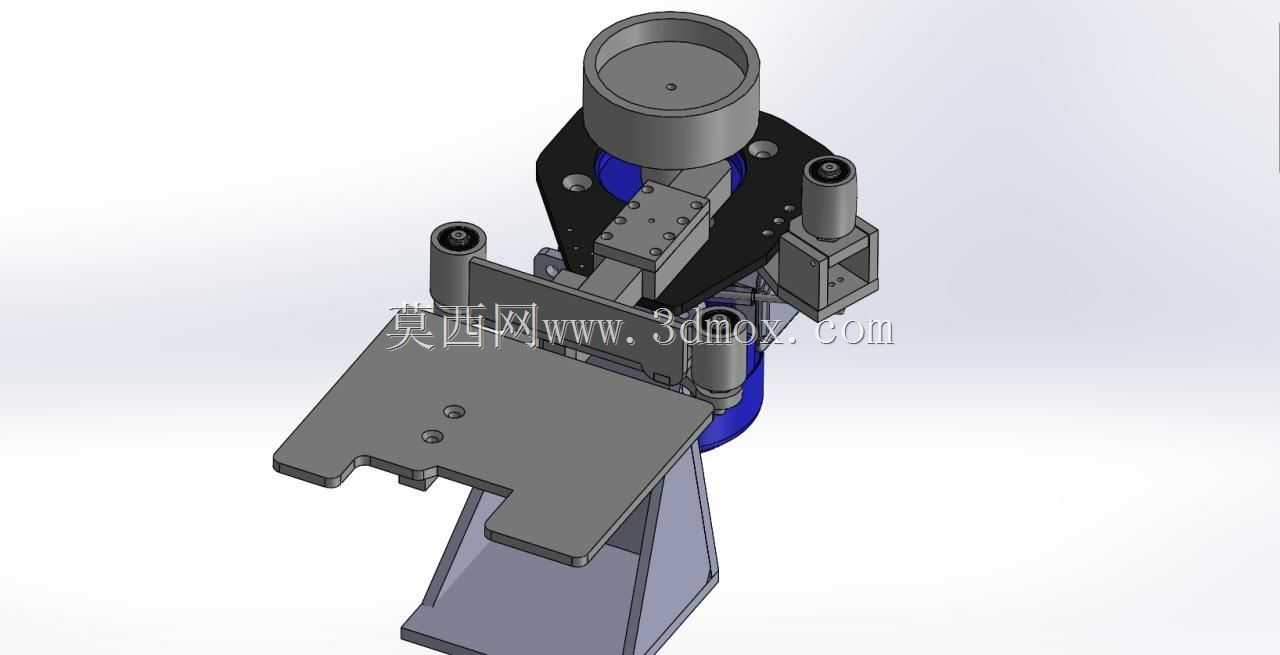

　　建模时需要重点表达电机、主动轮、导向轮、张紧支架、侧板机架、工作台、砂带回路和紧固件之间的装配关系。砂带属于薄壁环形件，三维中可按包覆轮面的闭环路径建立，注意在轮缘处形成合理折弯半径。轮轴、轴承位、调节槽和锁紧螺栓应体现真实装配顺序，侧板与横梁之间的连接方式要符合焊接或螺栓组合结构的工艺特点。工作台支撑件需表现出承受侧向进给载荷的加强关系，避免只做成外观包覆。

　　该结构不属于复杂生产线设备，而是典型的工位级磨削辅助装备。其价值在于以简洁轮系和刚性机架完成稳定砂带驱动，既能处理钢件、铝件、铜件等金属材料的去毛刺与表面修整，也可用于木工、塑料件的轻量打磨。设计时不过度追求多轴联动，而是把砂带对中、张紧可靠、操作接近性和维护便利性放在核心位置，使设备在高频、断续、手动进给的加工环境下保持稳定表现。
