多孔定位焊接作业平台结构设计

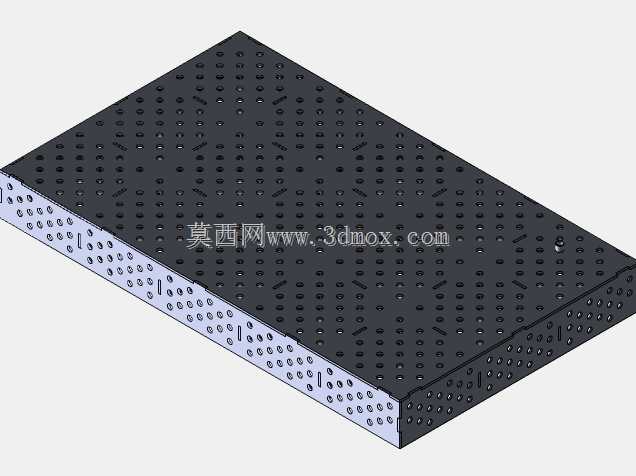

　　在金属结构件焊接加工的车间场景里，这类带密集孔系的平台是工位核心承载基础，区别于传统的铸铁平板焊接台，这款平台的孔系布局兼顾了柔性装夹与刚性承载的双重需求，不管是小型五金件的组焊，还是中型框架类构件的拼接，都能通过配套的快速夹钳、定位销、支撑角铁实现无划线快速装夹，省去了传统焊接前大量的划线、搭压、找正时间，能把单批次构件的装夹辅助时间压缩六成以上。从结构设计逻辑来看，平台主体采用箱型焊接结构作为基础承力框架，侧壁和顶面都加工有标准化的阵列孔系，顶面的孔系分为圆孔和长槽孔两类，圆孔主要用于圆柱定位销的精准定位，长槽孔则适配不同规格的压紧螺栓，允许装夹位置在一定范围内连续调整，避免了纯圆孔阵列对异形构件装夹的位置限制。

　　侧壁的孔系主要用于拓展安装侧面支撑、角度定位块、延伸平台附件，当需要焊接超出平台顶面尺寸的长构件时，可以通过侧壁孔快速拼接辅助支撑段，不需要额外搭建临时支撑结构。平台的顶面平面度控制在每米长度0.1mm以内，孔系的位置公差控制在±0.05mm，保证不同工位之间的夹具可以通用互换，不需要针对单台平台单独配做定位件。箱型结构的内部设置有交错的加强筋板，筋板的排布对应顶面孔系的受力路径，当平台承受焊接时的锤击校正、工件吊装放置的冲击载荷时，不会出现顶面凹陷或者整体变形，筋板之间预留有焊渣掉落的间隙，日常清理时只需要用压缩空气从侧壁孔吹扫，就能把积累在平台内部的焊渣、氧化皮清理干净，不需要像传统格栅平台那样频繁拆卸格栅清理。从安装边界来看，

　　这款平台的底部预留有地脚螺栓安装孔，可以直接固定在车间的混凝土地面上，也可以安装可调脚杯，适配地面不平整的临时作业场地，平台的高度设计符合人体工程学作业要求，操作人员站立作业时，手臂自然下垂的操作高度刚好落在平台顶面上方100-200mm的常用焊接作业区间，长时间作业不容易产生疲劳。平台的孔系全部做了倒角处理，避免定位销或者螺栓插入时刮伤孔壁，长期使用后孔壁磨损超差时，可以单独更换带孔的面板模块，不需要整体报废整个平台，降低了长期使用的维护成本。在实际使用场景中，这类平台不仅可以用于手工电弧焊、气体保护焊的常规焊接作业，还可以配合焊接机器人组成柔性焊接工作站，机器人的程序可以基于平台的孔系坐标做基准标定，

　　不同工件切换时只需要更换对应的定位夹具，不需要重新标定机器人的作业坐标，能大幅提升多品种小批量焊接生产的换型效率。平台的表面做了防锈耐磨处理，焊接飞溅落到表面后会自然脱落，不会粘连在平台表面破坏平面度，日常维护只需要定期在孔内涂抹少量防锈脂，就能保证定位销和螺栓插拔顺畅，不会因为锈滞出现装夹卡滞的问题。和传统的T型槽焊接平台相比，这款多孔平台的孔系密度更高，装夹点位的选择更灵活，不需要在T型槽内滑动螺栓找位置，装夹速度提升明显，同时箱型结构的自重比同尺寸的实心铸铁平台轻四成左右，运输和安装的难度更低，对于需要频繁调整工位布局的中小加工车间来说适配性更强。设计过程中特意对孔的间距做了标准化处理，采用公制整数孔距，和市面上主流的柔性焊接夹具配件完全通用，用户不需要采购专属的配套夹具，就能直接用现有工装完成装夹，降低了设备的投入成本。平台的边角处做了圆弧过渡处理，避免工件吊装时磕碰边角造成崩缺，同时也能防止操作人员走动时被尖锐边角划伤，符合车间作业的安全设计要求。
