汽油机活塞组件结构三维数模

　　这套活塞数模围绕小型汽油发动机往复运动部件展开，呈现的是活塞本体在气缸内完成进气、压缩、做功、排气循环时的核心承载结构。从实际装配关系看，活塞头部直接面对燃烧室内高温高压燃气，顶面参与燃烧室容积构成，其轮廓形状会影响压缩比、挤气面积和火焰传播路径；圆柱外圆与气缸壁形成滑动配合，外圆上连续布置的多道环槽用于安装气环与油环，气环负责密封燃烧压力，减少燃气窜入曲轴箱，油环则刮除缸壁多余润滑油，避免机油进入燃烧室。

　　建模时把活塞的功能分区表达得比较清楚：上部为环带区域，环槽宽度、槽底圆角和槽间岸部高度需要与活塞环规格匹配，环槽侧壁承受环件往复冲击，岸部则在高温环境下保留足够强度；中部为销座区域，活塞销穿过销孔将活塞与连杆小头连接，燃烧压力通过销座传递至连杆，再由连杆带动曲轴旋转。数模中销座附近的加强过渡、内腔避让和局部壁厚变化，都是围绕载荷传递路径进行的结构处理。下部裙部在工作时起导向作用，并承受侧推力，尤其在做功行程中，活塞会压向气缸壁一侧，裙部外形通常不是理想圆柱，而是结合热膨胀、配缸间隙和润滑需求进行型面修正。

　　从工程应用角度看，这类零件常见于小排量汽油机、通用动力机械、摩托车发动机或教学演示用内燃机结构中。设计活塞时不能只关注外形，需要同时考虑热负荷、机械负荷和运动边界。活塞顶部温度高，材料热膨胀明显，因此头部直径通常小于裙部直径，冷态下形成阶梯或椭圆配合关系；裙部在工作温度下膨胀后才能与缸壁保持合适间隙。若间隙过大，会出现敲击声、机油消耗增加和密封不稳定；间隙过小，则可能在热机后拉缸。销孔轴线与活塞外圆的相对位置、销孔偏置量也会影响换向冲击和噪声，偏置设计可使活塞在经过上下止点时更平稳地贴靠缸壁，降低拍击。

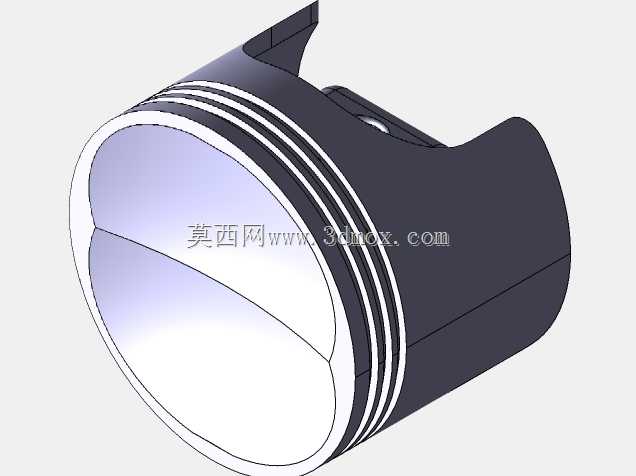

　　数模外形中可以看到活塞外侧多道平行环槽，槽口沿圆周连续分布，便于表达环件装配位置。活塞顶部采用较封闭的盆状或近似平顶轮廓，内腔留出避让连杆运动和减轻质量的空间。销座位于活塞内腔两侧，承担活塞销支承作用，周围材料向裙部和环带过渡，以分散燃气压力。裙部并非单纯薄壁圆筒，而是根据连杆摆动、活塞销长度和缸体结构设置边界，安装时必须确认活塞销、连杆小头、卡环和气缸套之间不存在干涉。

　　在三维结构校核中，首先要检查活塞在上止点和下止点两个极限位置的运动包络，确认头部不会触碰气门、燃烧室壁或喷油结构；其次要检查连杆摆动时与活塞内腔、销座下方的最小间隙，尤其在连杆大头随曲轴旋转产生横向摆动时，内腔下部需要留出连续空间。环槽区域还要考虑活塞环开口位置、环高与槽深的配合，油环回油通道不能被裙部加强结构遮挡。对于采用CATIA等软件进行整机布置的工程师而言，这类数模可用于装配关系确认、剖面检查、运动干涉分析和教学展示，也可作为后续工程图、热变形分析或轻量化改型的基础。

　　活塞的设计思路本质上是在密封、导向、传热和减重之间取得平衡。头部需要足够耐热并把热量通过活塞环传给缸壁，裙部需要稳定导向并降低摩擦损失，销座需要把高爆发压力可靠传递给连杆，而整体质量又直接影响往复惯性力。转速越高，活塞质量对曲轴载荷、平衡设计和振动响应越敏感，因此内腔挖空、销座加强和裙部局部减薄都是常见手段。数模在这些区域保留了较明确的几何特征，能够帮助结构设计人员理解汽油机活塞从燃烧室到曲轴连杆机构之间的功能衔接，也便于在发动机拆解、课程设计和零部件选型讨论中作为直观对象使用。
