柴油机用活塞结构三维数模设计

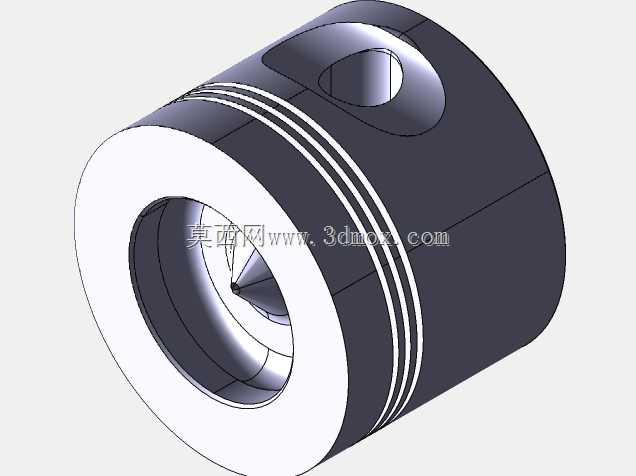

　　在柴油发动机的核心运动组件里，活塞是直接参与能量转换的关键零件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，这款活塞结构的三维建模完全围绕柴油机高压缩比、高爆发压力的工况特性展开，覆盖了从燃烧室构型到密封环组、从销孔配合到裙部导向的全维度结构细节。从实际应用场景来看，这类活塞主要适配中小排量直喷柴油机，广泛应用在农用动力机械、轻型商用车辆、小型工程发电机组的动力单元中，工作时需要在气缸套内做高频往复直线运动，配合气缸盖、气缸壁形成封闭的燃烧空间，承接燃油喷射燃烧后产生的高压燃气推力，再通过活塞销把作用力传递给连杆，最终驱动曲轴旋转完成热能到机械能的转换，整个工作循环里活塞需要承受瞬时超过15MPa的燃气爆发压力、

　　超过300℃的持续高温作用，同时还要承受往复运动产生的交变惯性载荷，因此结构设计上每一处细节都对应明确的功能需求。从功能特性来看，活塞顶部直接加工有适配直喷柴油机的凹坑形燃烧室，凹坑的轮廓曲率、深度、缩口角度都经过匹配设计，能够引导喷油器喷出的高压油束在燃烧室内形成均匀的油气混合涡流，避免燃油撞壁造成的燃烧不充分、积碳堆积问题，同时顶部的边缘厚度做了加强处理，抵抗高温燃气的持续冲蚀，减少热变形量。活塞头部加工有三道平行的环槽结构，上方两道为气环安装位，最下方一道为油环安装位，环槽的宽度、深度以及槽侧的平面度都严格匹配对应规格的活塞环，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气下窜造成功率损失，

　　油环则负责在往复运动中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成烧机油、排放超标的问题，环槽之间的环岸高度经过载荷校核，能够承受燃气压力作用下的剪切力，避免环岸断裂故障。活塞销座部位设置了贯通的活塞销孔，孔位的轴线与活塞轴线垂直相交，销孔内部做了微量的喇叭口修形设计，能够抵消活塞工作时销座部位受载产生的弹性变形，避免活塞销与孔边缘出现应力集中造成的疲劳裂纹，销座与活塞头部之间设置了过渡加强筋，分散燃气压力传递到销孔部位的载荷，提升整体结构强度。活塞裙部作为往复运动的导向部位，外形设计为微椭圆形，长轴垂直于活塞销孔轴线方向，能够补偿活塞工作时因热膨胀、受载变形产生的形状变化，保证裙部与气缸壁之间始终保持均匀的配合间隙，

　　既避免冷态下敲缸异响，也防止热态下活塞卡滞在气缸内，裙部的长度经过匹配计算，能够在往复运动中保持足够的导向支撑面积，降低活塞对气缸壁的侧压力，减少摩擦磨损量。从安装边界来看，这款活塞的外径尺寸严格匹配对应规格的气缸套内孔直径，安装时需要配合对应尺寸的活塞销、活塞环、连杆小头组件，活塞销孔的直径公差、活塞环槽的轴向尺寸公差都满足柴油机装配的配合要求，活塞顶部到销孔轴线的压缩高度尺寸也与对应机型的燃烧室容积、压缩比参数匹配，装配后活塞到达上止点时的顶部余隙符合设计要求，不会出现气门碰撞活塞顶、压缩比偏差过大的问题。建模过程中对所有过渡圆角、壁厚变化区域都做了细节还原，比如燃烧室凹坑与活塞顶面的过渡圆角、环槽底部的卸荷圆角、销座与裙部的过渡圆角，这些细节都是实际生产中避免应力集中、提升零件疲劳强度的关键结构，完全可以用于结构教学、装配干涉检查、有限元受力分析、运动仿真验证等场景，帮助设计人员快速完成柴油机动力组件的方案迭代与性能校核。
