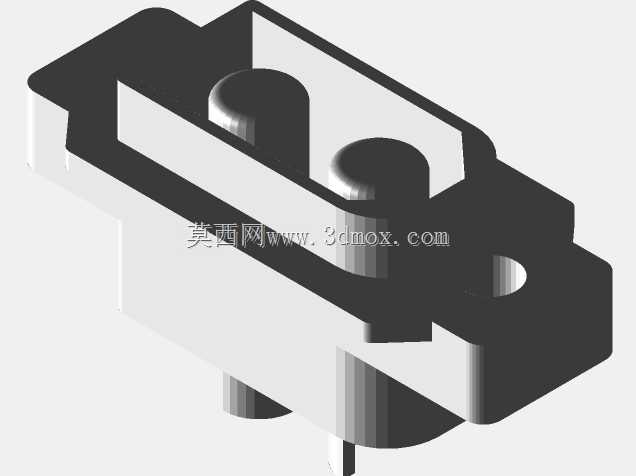

做航模、小型储能设备、便携工控终端的结构设计时,板载电源接口的选型和建模往往是容易被忽略但直接影响整机可靠性的环节,XT60E-M作为卧式板载的XT60公端连接器,在需要大电流板端直连的场景里应用十分广泛。不同于带线尾的XT60插头,这款连接器采用直插PCB安装的结构设计,主体基座采用耐高温绝缘材质成型,两个圆柱形插针为镀锡铜材质,接触电阻低,可承载持续大电流通过,适配常用的XT60母端插头,插拔手感清晰,到位后有明确的阻尼反馈,能避免设备运输或使用过程中出现松脱断电的问题。从结构设计角度看,这款连接器的基座两侧预留了带安装孔的固定耳,建模时需要严格匹配PCB上的安装孔位,固定耳的下表面与PCB板面贴合,
插针伸出长度刚好对应PCB板厚,过波峰焊时焊盘与插针的结合面积足够,不会出现虚焊或者插针歪斜的问题。基座中部的定位凸台刚好卡入PCB对应的开槽内,焊接前可以实现预定位,不需要额外治具固定就能保证连接器在PCB上的位置精度,减少SMT或者波峰焊过程中的偏移不良。在实际应用场景中,这款连接器多用于航模飞控板的电源输入、便携储能电源的主板外接接口、小型电动工具的控制板供电端、桌面级3D打印机的主板电源接口,也有不少通讯类便携设备用它作为外接电池的连接接口,相比传统的DC座,它的载流能力更强,插拔寿命更长,抗振动性能更好,适合在有移动需求、存在一定振动的使用场景下工作。建模过程中需要注意几个关键尺寸边界:首先是连接器整体的高度,
卧式安装后基座顶部距离PCB板面的高度要控制好,避免和设备外壳或者周边元器件产生干涉;其次是插针的中心距,必须和配套母端的插孔中心距完全一致,公差控制在0.1mm以内,否则会出现插拔卡滞或者接触不良的问题;再者是两侧固定耳的安装孔中心距,要和PCB封装的孔位严格对齐,孔径预留0.2mm的安装余量,方便生产时插件对位。插针的根部做了加粗限位设计,插入PCB后不会出现过插的问题,基座前端的导向斜面能让母端插头插入时自动对位,即使有轻微的位置偏差也能顺利插合,不会出现插针顶弯的情况。从结构强度来看,基座的绝缘材质厚度均匀,最薄的位置也满足绝缘耐压要求,插针和基座的结合处做了防退结构,长期插拔不会出现插针松动后退的问题。在做整机结构布局时,
要注意在连接器插拔方向预留足够的操作空间,至少要留出母端插头加手部操作的空间,避免出现插头插不到位的情况;同时连接器周边不要布置过高的元器件,防止插拔时干涉。另外,这款连接器的卧式安装结构相比立式安装的板载连接器,整体重心更低,在设备受到冲击或者振动时,焊接点受到的力矩更小,能有效提升焊盘的抗疲劳寿命,减少长期使用后焊盘开裂的故障概率。建模时还要注意基座底部的避空设计,基座下表面和PCB板面之间预留了微小的间隙,避免波峰焊时助焊剂残留堆积在基座底部,也能减少焊接时的热传递对基座材质的影响。插针的焊接端做了平头处理,不会出现尖刺刺穿焊盘或者导致焊接桥连的问题,适合批量生产的工艺要求。在做通讯类便携设备的结构设计时,选用这款连接器还要考虑接口的防护问题,如果设备有一定的防尘防水要求,可以在连接器周边增加泡棉密封圈,插头插合后密封圈压紧在插头基座和设备外壳之间,就能实现基础的防尘防泼溅能力,不需要额外更换特殊规格的连接器,能有效控制物料成本。
