EPCOS ELP18/4/10铁氧体磁芯结构设计

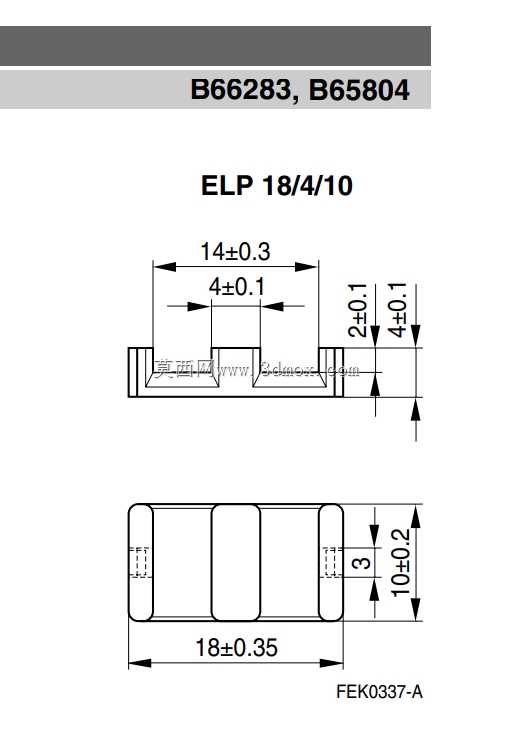

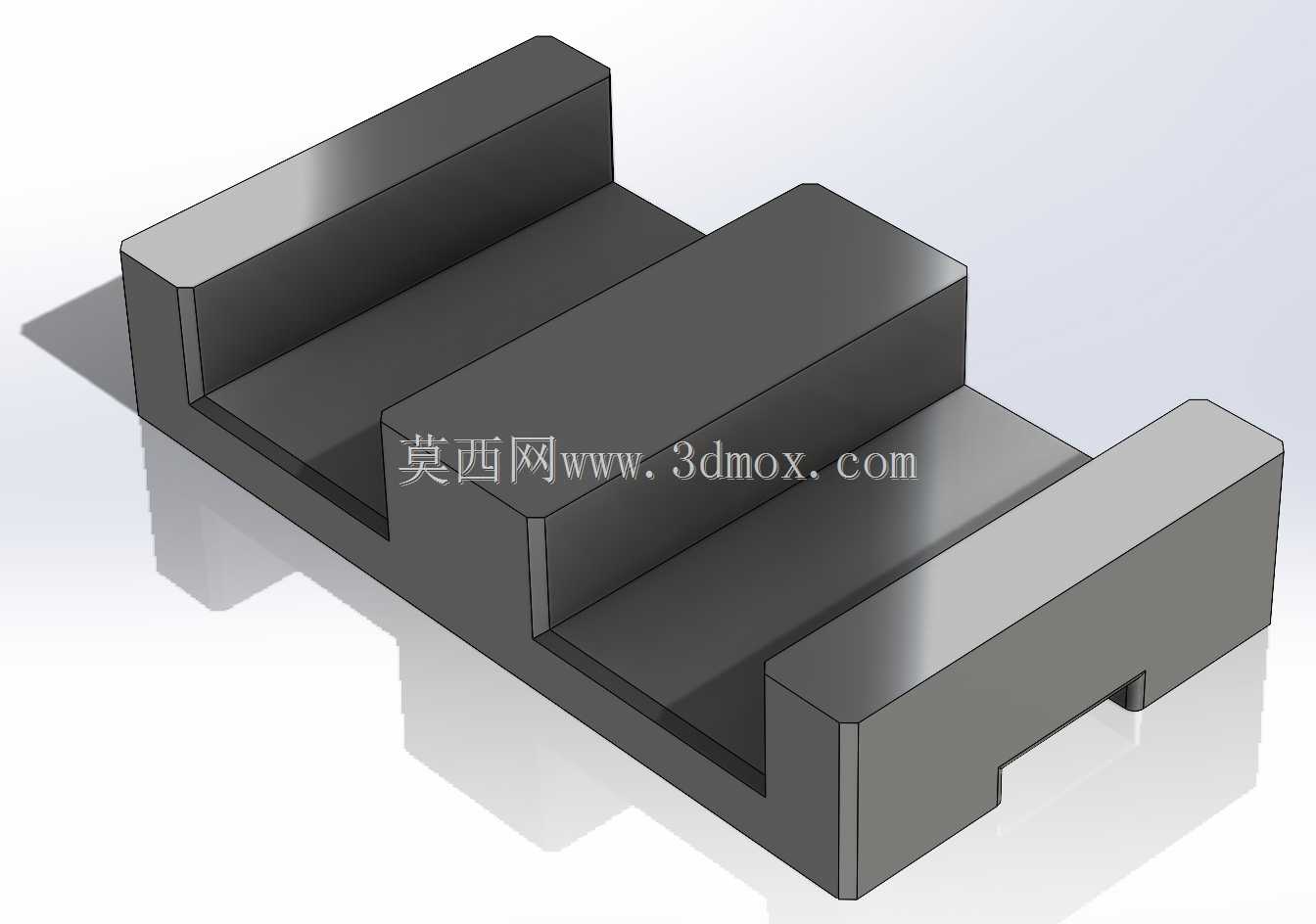

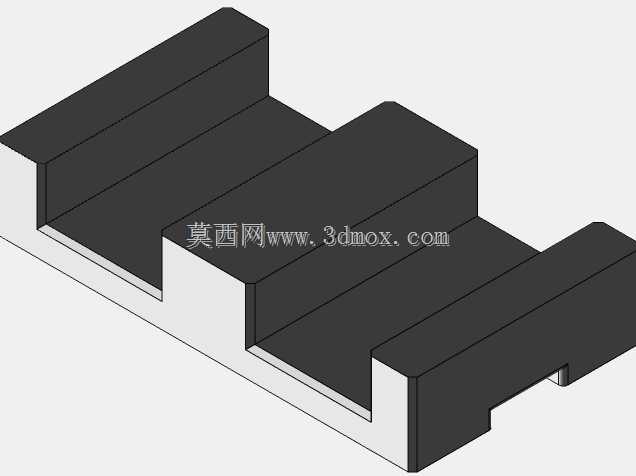

　　在开关电源、信号滤波、EMI抑制这类电路设计场景里，磁芯作为电感器、脉冲变压器的核心导磁构件，其结构精度直接决定了绕组绕制的便利性、磁路闭合的完整性以及最终器件的电气性能表现。这款ELP规格的铁氧体磁芯采用对称E型开槽结构，整体为三段式凸起的基座形态，两侧立壁与中间凸台形成两个平行的绕线窗口，窗口的宽度与深度经过精准核算，既能够容纳对应线径的漆包线完成规定匝数的绕制，又能尽可能压缩磁芯整体的占用空间，适配高密度贴装的电路板布局需求。从结构设计逻辑来看，磁芯的接合面做了高精度的平面处理，两个配对磁芯贴合时能够最大限度降低气隙带来的磁阻损耗，避免因接合面不平整导致的电感量偏移、漏感增大问题；磁芯底部预留的定位缺口，

　　是为了匹配骨架的定位卡扣，在组装过程中可以快速完成磁芯与骨架的对位，防止绕线完成后磁芯出现移位、偏斜，同时在后续的浸漆、烘烤固化工序中，也能保证磁芯与绕组的相对位置稳定，不会因热胀冷缩出现结构松动。在实际选型应用中，这类扁平结构的ELP磁芯常被用于薄型化的电源模块、通讯接口的信号隔离器件、车载电子的DC-DC转换电路中，其低矮的外形高度可以适配厚度受限的设备壳体，比如便携通讯终端、薄型工业控制模块的内部安装空间，不会因器件高度过高导致壳体装配干涉。磁芯的边缘全部做了微小的倒角处理，一方面是在烧结成型的脱模工序中避免边角崩裂，提升成品率，另一方面在绕线作业时，不会因为尖锐的棱边刮破漆包线的绝缘层，杜绝绕组短路的隐患。

　　中间凸台的截面尺寸经过严格管控，其有效导磁面积直接决定了器件的饱和电流参数，设计时需要结合目标电感量、工作电流范围来匹配对应的材质牌号，保证在额定工作电流下磁芯不会进入磁饱和状态，维持稳定的电感性能。两侧立壁的高度与中间凸台保持齐平，配对组装后可以形成完整的闭合磁路，有效减少对外的电磁辐射，降低对周边电路的干扰，同时也能屏蔽外部杂散磁场对自身绕组的影响，提升电路的抗干扰能力。在安装边界上，磁芯的整体长宽尺寸适配标准的贴片骨架规格，焊接到PCB板时，对应的焊盘位置可以按照行业通用的布局规范设计，不需要额外定制特殊的封装尺寸，能够直接复用成熟的PCB封装库，减少设计阶段的重复工作量。磁芯的槽位内壁保持光滑无凸起，

　　绕线时漆包线可以顺畅排布，不会出现卡线、跳线的问题，适合自动化绕线设备的批量生产作业，能够有效提升绕组加工的一致性，降低批量生产时的参数离散性。在不同的应用场景下，这类磁芯可以通过调整配对时的气隙大小，来适配不同的电感量需求，比如用于功率传输场景时可以研磨出指定厚度的气隙，提升磁芯的直流偏置能力，用于信号滤波场景时可以采用无气隙的贴合方式，获得更高的初始磁导率，优化高频小信号的滤波效果。
