顺络SWPA系列半屏蔽贴片功率电感器结构

　　在消费类电子、通讯终端设备的电源回路设计中，贴片功率电感的选型与结构适配直接决定了整机电源模块的稳定性与空间利用率，这款半屏蔽结构的功率电感器，正是针对高密度贴装场景下的DC-DC回路储能、滤波需求开发的元件结构。从实际应用场景来看，这类电感广泛部署在智能手机、便携通讯设备、小型工控板卡的电源管理单元中，承担着 Buck 电路储能续流、输入输出滤波、抑制回路纹波电流的核心作用，相比传统开放式绕线电感，半屏蔽结构能够在控制元件整体厚度的前提下，有效降低绕组漏磁对周边敏感器件的电磁干扰，同时比全屏蔽结构拥有更优的饱和电流特性与成本控制空间，非常适合对安装高度、载流能力、EMC性能有均衡要求的板级设计场景。

　　从结构设计思路来看，这款电感采用了上下异形导磁基座加中柱绕线的半开放磁路结构，底部基座设置了两个对称的焊盘引出端，绕组的漆包线端头直接通过点焊工艺固定在基座焊盘上，省去了额外的引脚结构，能够直接适配SMT回流焊工艺的贴装要求，顶部的多边形导磁盖与底部基座之间预留了微小的磁路气隙，既能够通过导磁材质约束大部分磁力线回路，降低漏磁辐射范围，又能够通过气隙设计避免大电流工况下的磁芯饱和问题，保证电感在峰值电流输出时的电感量衰减幅度控制在设计允许范围内。绕组采用扁平漆包铜线绕制，相比同线径的圆线绕组，扁平线在有限的绕线空间内能够获得更高的槽满率，有效降低绕组直流电阻，减少元件工作时的铜损发热，提升电源转换效率。

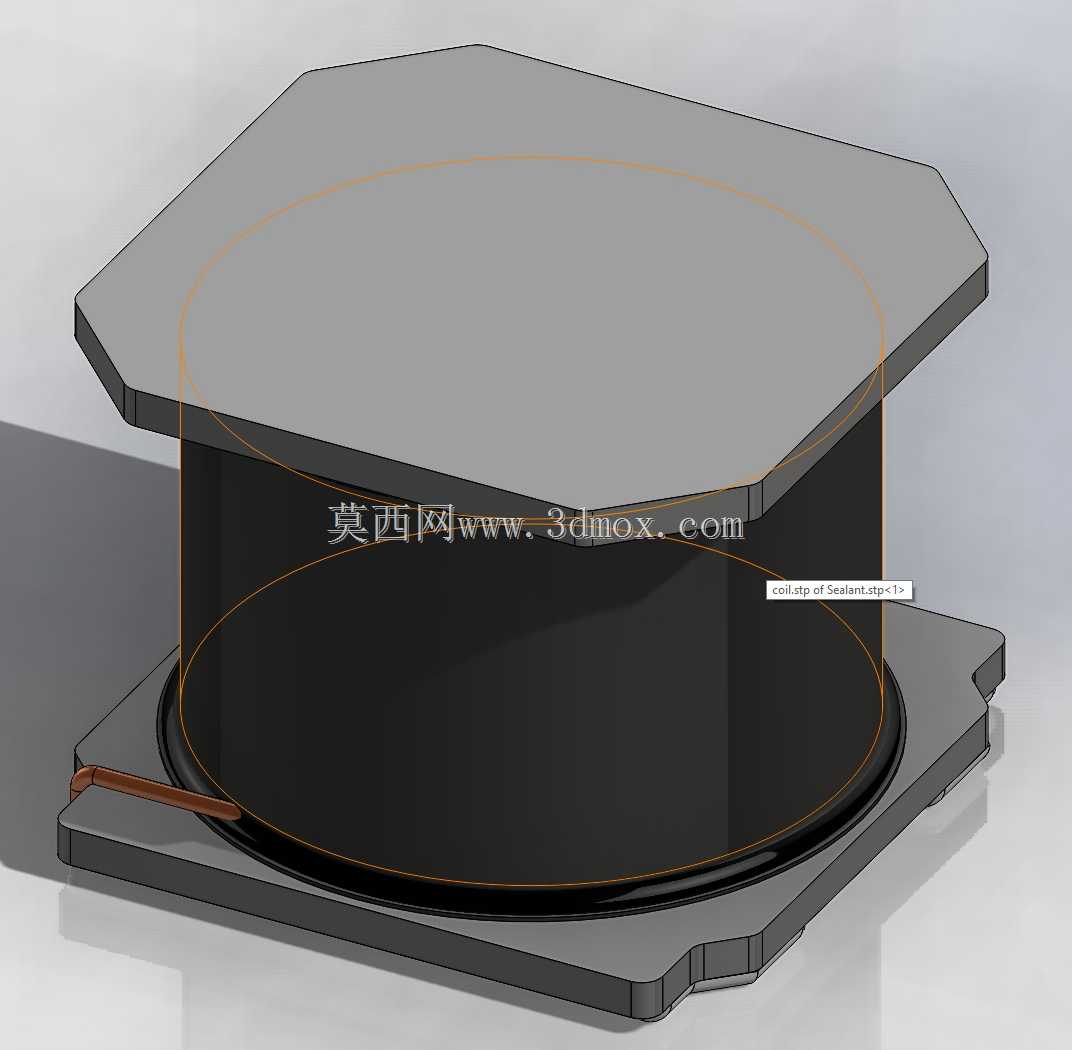

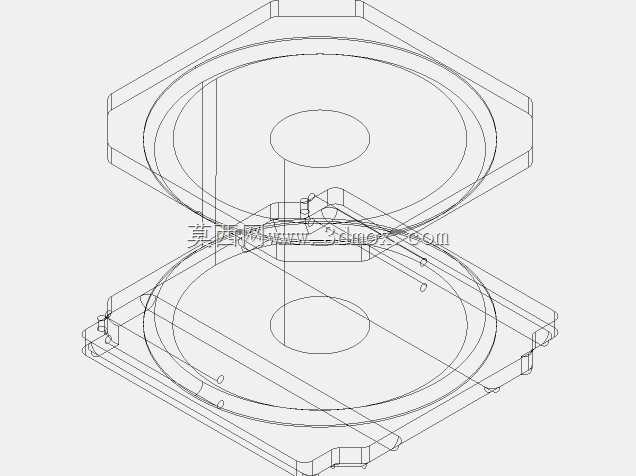

　　从外形尺寸与安装边界来看，这款元件采用类六边形的扁平外形设计，整体轮廓没有尖锐的直角结构，在贴装时能够减少吸嘴拾取的定位偏差，同时相邻元件之间的安全间距可以进一步压缩，提升PCB板的空间利用率。元件底部的焊盘采用对称式大尺寸设计，焊接后与PCB焊盘的结合面积更大，能够承受更高的机械冲击与温度循环应力，避免便携设备跌落场景下的元件开焊失效。元件的整体高度控制在毫米级，完全适配轻薄类消费电子的内部堆叠要求，不会对整机厚度设计造成额外负担。在实际选型匹配过程中，结构工程师可以直接依托该三维模型完成PCB封装的精准匹配，提前验证元件与周边屏蔽罩、板对板连接器、电容电阻等周边器件的装配间隙，避免在试产阶段出现元件干涉、贴装偏移、焊盘对位不准等问题，同时也可以通过模型的结构拆解，直观理解半屏蔽电感的磁路构成与绕组排布逻辑，在电源回路EMC调试阶段，更有针对性地调整元件布局方向，优化漏磁对周边射频电路、信号采样电路的干扰影响。

　　从功能特性的落地表现来看，这种半屏蔽结构的功率电感在工作温度区间内的参数稳定性表现优异，磁芯材质采用高温低损耗的功率铁氧体材料，在-40℃到125℃的工作温度范围内，电感量的温度漂移系数控制在极小范围内，能够保证电源回路在极端工况下的输出稳定性。绕组的绝缘层采用耐高温漆包层，能够承受回流焊阶段的高温冲击，不会出现绝缘层破损导致的绕组短路问题。在实际电路工作中，当回路出现瞬时大电流冲击时，半开放的磁路结构能够让电感逐步进入饱和状态，不会出现电感量骤降导致的回路过流损坏，相比全屏蔽结构拥有更平缓的饱和特性曲线，对电源管理芯片的电流采样回路更友好，能够降低过流保护阈值的设计冗余。
