35吨级重载吊具提升架结构设计

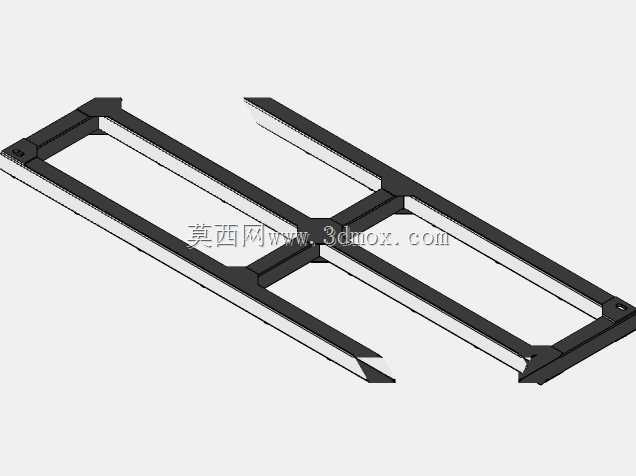

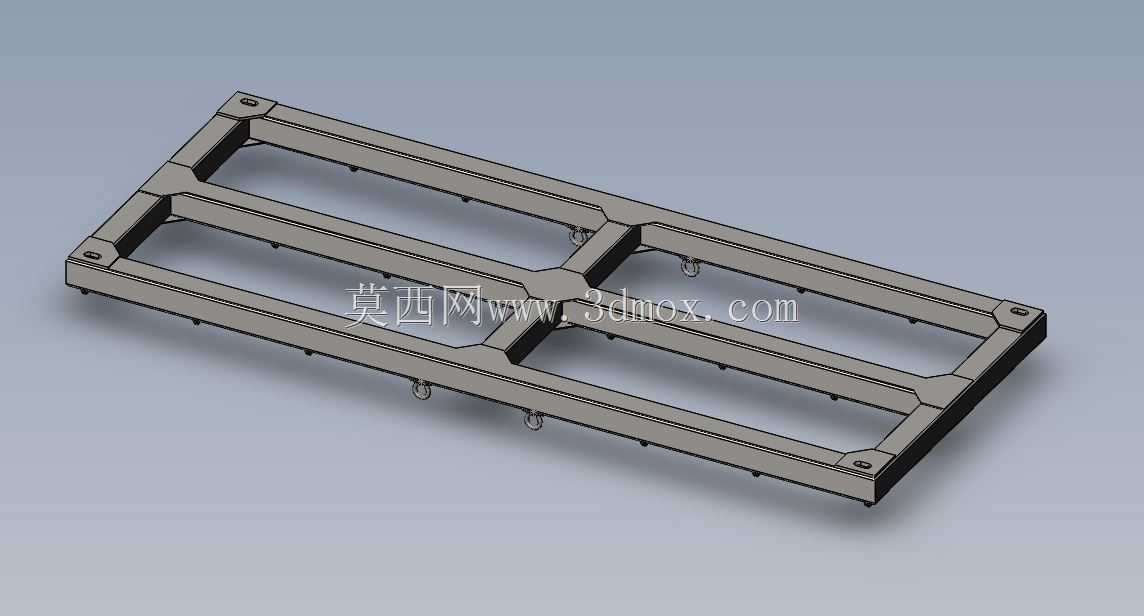

　　在重型装备制造、港口大宗货物转运、大型钢结构件吊装作业场景中，大吨位吊具提升架是分散吊点载荷、避免被吊工件形变的核心承载工装，这款35t额定载荷的吊具提升架，针对长条形大尺寸工件的吊装需求做了针对性的结构优化，区别于传统单梁吊具的载荷集中问题，采用了多纵梁加横向连接肋的框架式布局。从实际作业逻辑出发，这类提升架的核心作用是将起重机吊钩的单点起吊力，通过框架结构均匀分配到各个下部吊点，匹配被吊工件的预设吊耳位置，避免吊装过程中工件受不均匀弯矩产生焊接变形或者结构损伤，尤其适用于大型预制构件、长尺寸工业型材、集装箱式重载模块的水平吊装作业。设计阶段首先明确了35吨额定载荷下的安全系数要求，所有主承载梁采用箱型截面结构，

　　相比同等重量的H型钢截面，箱型梁的抗扭性能提升40%以上，能够抵消吊装过程中因工件重心偏移产生的附加扭矩，避免框架出现侧向失稳。框架的横向连接节点采用一体化铣削加工的连接块，与纵梁采用满焊连接后做整体去应力退火处理，消除焊接残余应力，避免长期重载作业下节点出现疲劳开裂。下部吊点采用均匀排布设计，每个吊点位置都做了局部加厚处理，加装可拆卸的吊环连接座，可根据不同被吊工件的吊点间距调整吊具挂载位置，适配不同尺寸规格的工件吊装需求，吊点连接座与主框架采用销轴连接，销轴采用40Cr调质处理，表面做淬火硬化，耐磨性能满足高频次吊装作业的磨损要求。外形尺寸上，整体框架采用长宽比接近3:1的矩形布局，

　　长度方向匹配常规12米以内长条形工件的吊点间距要求，宽度方向控制在2.5米以内，满足厂区内部转运、车间内吊装的通道宽度限制，框架整体高度控制在300毫米以内，尽可能压缩吊具自身的高度占用，提升起重机的有效起升高度，适配厂房净空有限的室内吊装场景。安装边界方面，框架上部设置两个对称的主吊点，可直接匹配双钩起重机的吊钩间距，也可通过加装卸扣连接平衡梁适配单钩起重机作业，主吊点位置做了圆弧过渡处理，避免卸扣或者吊钩与框架棱角接触产生应力集中，同时减少钢丝绳的磨损。框架的所有外露棱边都做了R5以上的圆角倒钝处理，避免吊装作业过程中剐蹭操作人员或者刮伤工件表面防腐层。结构受力校核阶段，针对1.25倍额定载荷的静载试验工况做了有限元分析，

　　主承载梁的最大应力控制在材料屈服强度的60%以内，最大挠度小于框架长度的1/1000，满足重载吊装的刚度要求，不会因为框架自身形变影响吊装精度。框架底部设置有多个定位销孔，在非作业状态存放时，可通过定位销固定在存放支架上，避免堆叠存放时框架产生变形，同时方便车间内的定点管理。不同于普通焊接结构件，这款提升架的所有承载焊缝都要求做二级以上焊缝检测，关键节点焊缝做磁粉探伤，确保无内部焊接缺陷，每个吊点位置都打有载荷标识钢印，明确单吊点的最大允许载荷，避免现场作业人员违规超载使用。考虑到户外作业的防腐需求，框架整体做抛丸处理后喷涂环氧富锌底漆加聚氨酯面漆，能够适应港口、化工园区等有腐蚀介质的作业环境，延长工装的使用寿命。在实际吊装作业中，这款提升架能够有效降低钢丝绳的吊装角度，减小钢丝绳对工件产生的水平挤压力，尤其适合薄壁结构件、易变形长工件的吊装转运，相比传统的钢丝绳直接捆绑吊装，吊装效率提升60%以上，同时大幅降低工件吊装损伤的概率。
