雅马哈HS8有源监听音箱背部结构三维建模

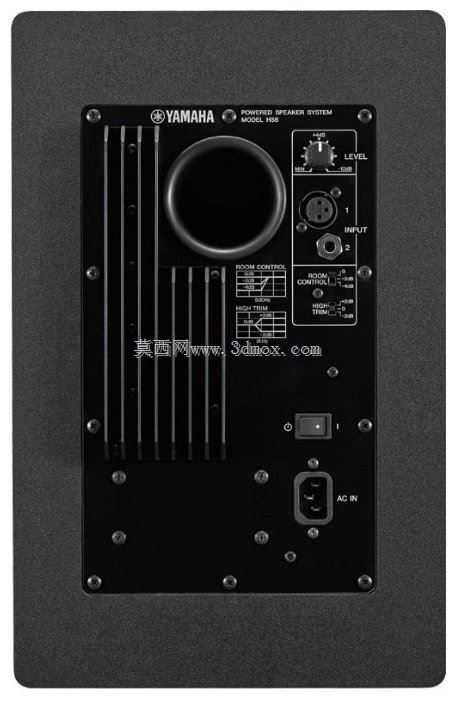

　　本次建模针对雅马哈HS8有源监听音箱的背部功放面板及安装结构展开，还原专业近场监听设备的背部接口布局、散热结构与安装固定细节。从实际工程应用场景来看，这类监听音箱多用于专业录音棚混音监听、中小型演播室音频返听、个人音乐工作室内容制作场景，背部结构的设计合理性直接影响设备长期运行的稳定性、接线操作的便捷性以及安装部署的适配性。建模过程中首先梳理了背部面板的功能分区：左侧区域为散热鳍片结构，对应内置功放模块的散热需求，鳍片的排布间距、凸起高度均按照实际产品的热流设计还原，保证功放模块工作时产生的热量可通过金属面板与鳍片快速导出，避免长时间高负载工作下的过热保护触发，鳍片的固定螺丝孔位完全匹配实际装配公差，每颗固定螺丝的沉头深度、

　　孔位坐标都与实物一致，可直接用于结构装配验证。面板中部偏上位置为品牌标识区域，标识下方预留了功放模块的核心电路安装空间，建模时保留了面板与内部电路仓的安装间隙，考虑到实际生产中面板冲压成型的拔模角度，所有边缘位置都做了对应的工艺倒角处理，避免锐边划伤装配人员。右侧区域为接口与控制分区，从上至下依次排布电平调节旋钮、输入接口组、低频切除开关、电源输入插座，每个接口的安装开孔尺寸、固定柱位置都严格按照实物测绘尺寸还原，其中卡农输入接口与6.35mm输入接口的开孔公差控制在0.1mm级别，可直接用于接口选型的适配验证，电源插座位置预留了电源线插拔的操作空间，避免安装后出现插头无法完全插入的问题。

　　面板四周的固定螺丝孔位按照均匀受力的原则排布，每个孔位都设计了对应的沉台结构，保证螺丝锁紧后表面与面板齐平，不会突出影响背部的平整性，方便音箱壁挂或者嵌入安装时贴合安装面。建模时还还原了面板表面的丝印标识位置，包括输入标识、调节档位标识、电源警示标识的坐标位置，可直接用于后续丝印工艺的菲林制作参考。从安装边界来看，背部面板的整体外形尺寸与音箱箱体的背部安装槽完全匹配，面板边缘的折弯角度与箱体的拼接结构契合，装配后可实现接缝均匀，无明显装配间隙，面板的厚度选用与实物一致的金属板材参数，保证结构强度的同时控制整体重量。散热区域的鳍片与面板为一体化冲压结构，建模时保留了冲压工艺对应的圆角过渡，避免应力集中导致的板材开裂问题。

　　接口区域的开孔边缘都做了卷边处理，既可以提升开孔处的结构强度，也能防止接线时线材外皮被开孔锐边割破造成短路风险。电平调节旋钮的安装轴位置预留了旋钮帽的装配空间，旋钮转动的行程范围对应的档位标识位置准确，可用于旋钮操作的干涉检查，确认旋钮转动过程中不会与周边结构产生剐蹭。电源开关位置的按键凸起高度符合人体工程学设计，手指按压时的受力面足够，不会出现按压打滑的问题，开关周边的防水圈安装槽也做了还原，可满足基础的防泼溅需求，适配桌面摆放时可能出现的少量液体泼洒场景。整个背部结构的建模完全遵循实际产品的装配逻辑，所有结构特征都对应实际生产中的工艺要求，既可以用于产品结构的逆向验证，也能作为同类专业音频设备背部结构设计的参考模板，帮助结构设计人员快速梳理有源音箱背部的功能分区逻辑、散热结构设计要点以及接口布局的合理性，避免设计过程中出现操作干涉、散热不足、安装适配性差等常见问题。
