CYP CH-506RX信号接收设备结构建模

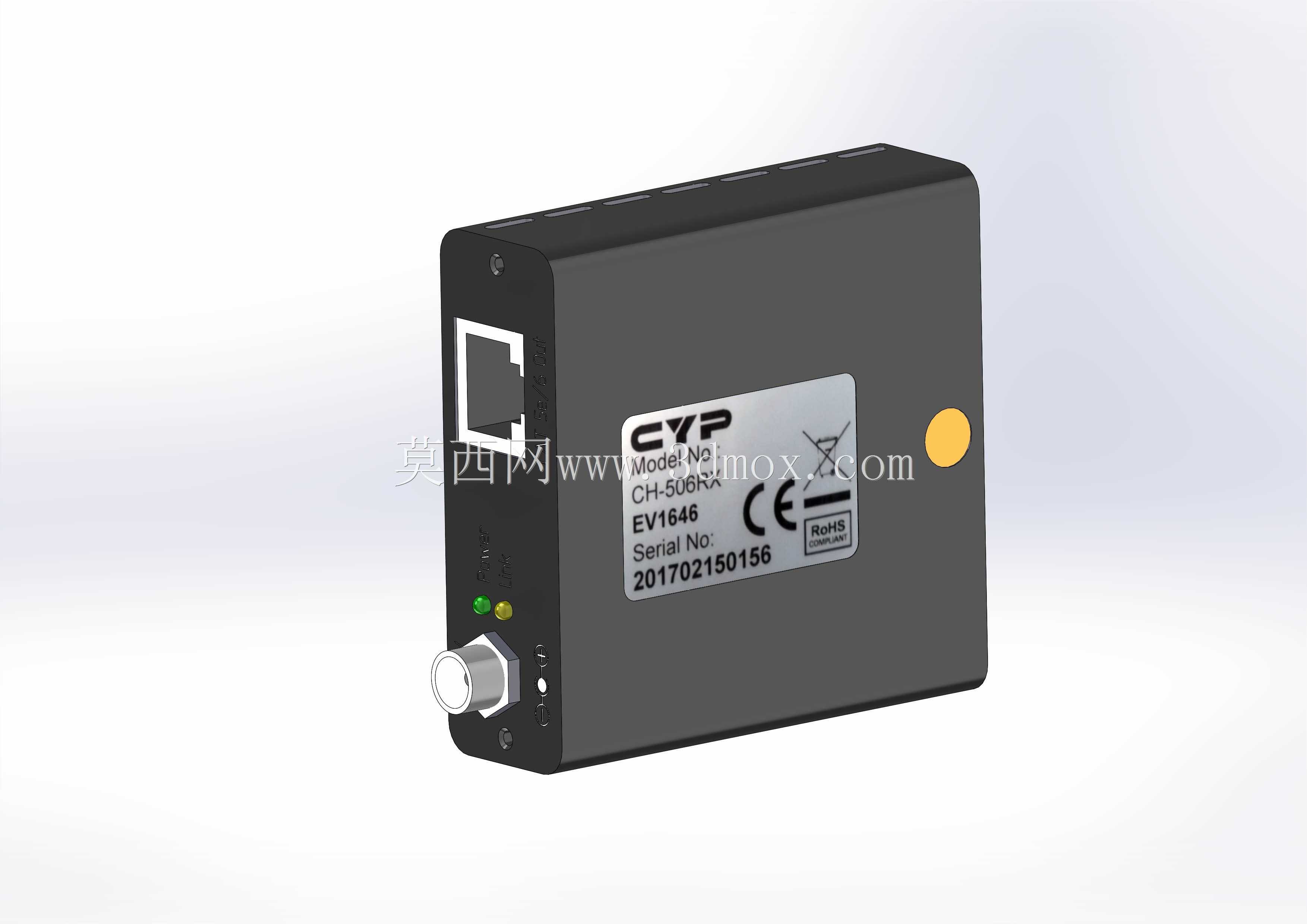

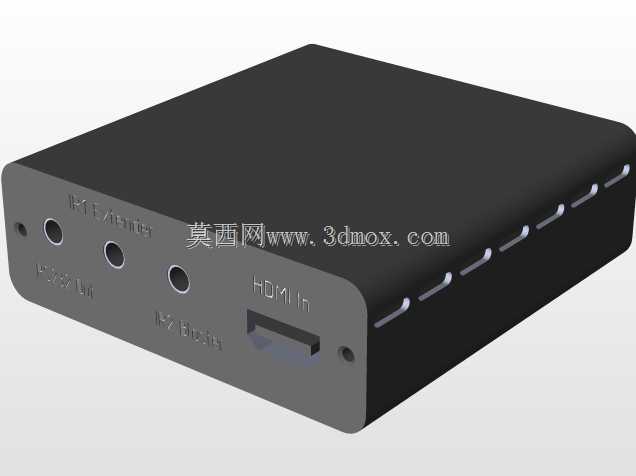

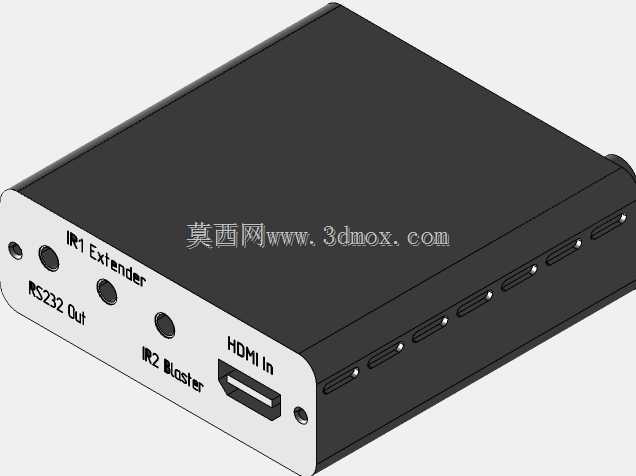

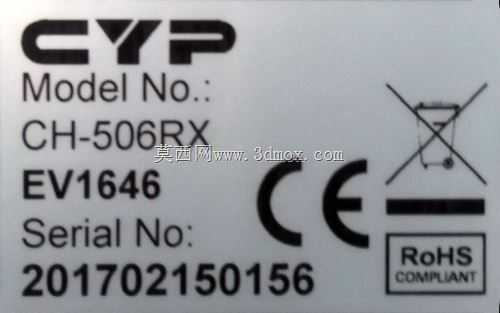

　　在音视频信号传输系统的工程实施场景里，这类信号接收单元常部署在会议室、多媒体展厅、指挥调度中心的设备机柜内，承担远端信号的解调、转换与输出职能，是有线信号传输链路里的终端侧核心硬件。建模过程中首先还原了设备的壳体装配逻辑，整机采用上下盖扣合的钣金拼接结构，侧壁预留的散热格栅做了等距阵列的开孔处理，开孔边缘做了0.3mm的圆角钝化，既避免钣金加工时的锐边割手问题，也能保证设备长时间运行时的空气对流散热效率，不会因为内部解码芯片持续发热出现热堆积导致的性能衰减。设备正面的标识区域做了下沉0.2mm的凹面设计，丝印内容包含型号、认证标识、序列号刻印区，建模时严格还原了标识区的位置比例，保证后续做渲染出图或者结构干涉检查时，

　　标识区域不会和机柜内的理线架、相邻设备的固定件产生位置冲突。从安装边界来看，整机宽度适配标准19英寸机柜的单元安装间距，深度控制在常规弱电设备的安装深度范围内，底部预留的四个橡胶脚垫安装位做了沉孔处理，当设备做桌面放置部署时，脚垫可以嵌入沉孔内不会出现滑移，同时脚垫的高度预留了10mm的底部走空间隙，方便设备底部的连接线缆弯折梳理，不会出现线缆硬折导致的芯线断裂问题。设备后侧的接口面板区域，建模时按照实际接口排布预留了对应的安装开孔，包含信号输入接口、电源输入接口、信号输出接口的安装位，每个接口开孔的周边都做了加强筋结构，增强接口区域的壳体强度，避免多次插拔线缆时导致的接口松脱、壳体开裂问题。从功能特性的结构匹配来看，

　　这类信号接收设备需要具备良好的电磁屏蔽能力，建模时还原了上下盖结合处的导电泡棉安装槽，槽体宽度2mm深度1.5mm，装配后导电泡棉可以填充上下盖的拼接缝隙，阻断外界电磁干扰对内部信号解调电路的影响，保证信号传输的稳定性，不会出现画面闪断、信号丢帧的问题。设备侧面的固定挂耳做了可折叠的结构设计，当需要做机柜固定安装时，挂耳可以翻折到与壳体垂直的状态，通过机柜螺丝固定在机柜立柱上，不需要额外加装安装配件；当做桌面放置或者壁挂部署时，挂耳可以折叠贴合在壳体侧壁，不会突出壳体表面占用额外安装空间。建模过程中对壳体的壁厚做了统一的1.2mm钣金厚度设定，所有的折弯角都做了R0.8的内折弯圆角，符合常规钣金加工的工艺要求，

　　不会出现折弯开裂或者加工难度过大的问题，内部的PCB安装柱做了一体化的冲压凸台结构，不需要额外压装铜柱，减少装配工序的同时也能保证PCB板的安装定位精度，避免PCB板移位导致的接口对位偏差。设备顶部的散热区域做了微凸的导流结构，引导热空气顺着壳体顶部的斜面向后侧散热孔流动，提升自然对流的散热效率，不需要额外加装散热风扇就能满足设备满负载运行的散热需求，也能避免风扇运行带来的积尘、噪音问题，适配对噪音控制有要求的会议、展示场景。在做结构校验时，重点核对了设备各个接口的插拔空间，每个接口外侧都预留了足够的线缆插拔操作距离，不会出现相邻接口间距过小导致的插头无法完全插入、插拔操作费力的问题，电源接口位置做了独立的隔离筋，和信号接口区域做了物理分隔，避免电源线路的电磁干扰串入信号线路影响传输质量。
