高精度齿轮计量泵GWMP70结构设计

　　在聚氨酯发泡、精密点胶、化纤纺丝这类对流体输出精度要求极高的生产场景中，普通容积泵的流量脉动、容积效率波动问题，往往会直接导致成品出现配比偏差、涂覆不均、丝径不一致等质量缺陷，齿轮计量泵正是为解决这类高精度流体输送需求开发的核心部件。这款GWMP70型齿轮计量泵，每转排量稳定在70毫升，额定工况下每分钟输出流量约7升，适配中低粘度的流体介质输送，在小型发泡生产线、实验室计量供料系统、精密涂覆设备中都能适配。

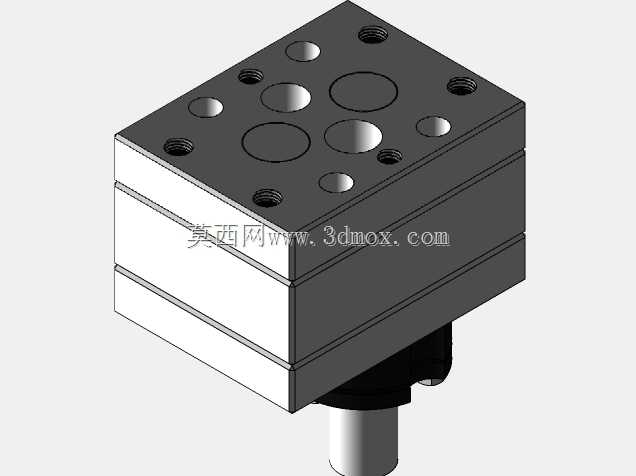

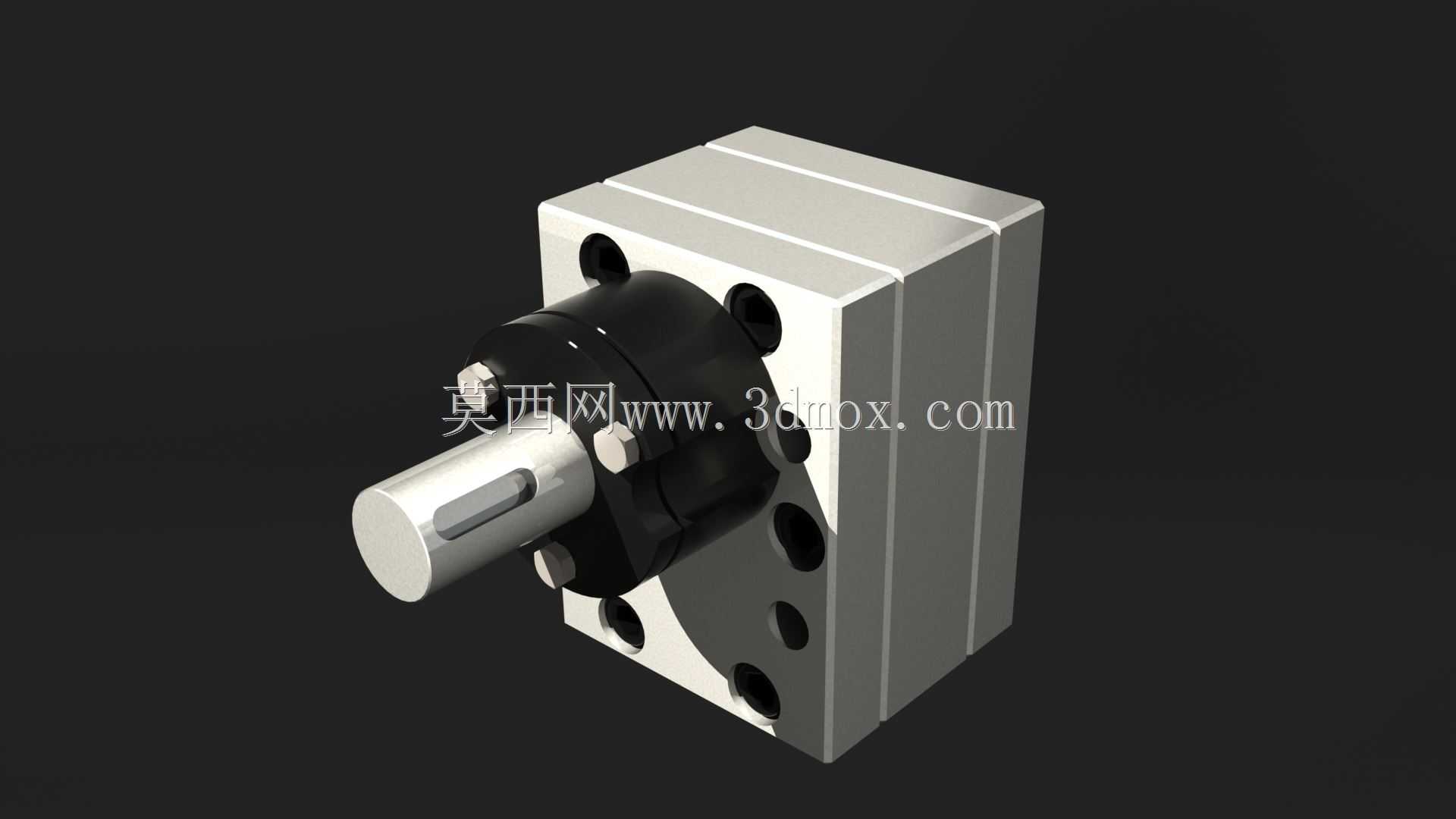

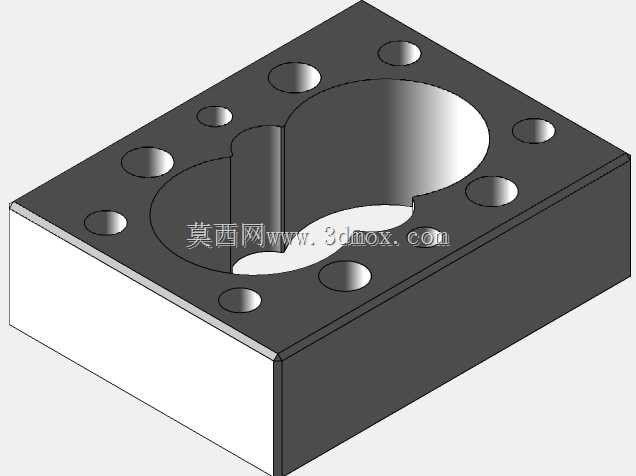

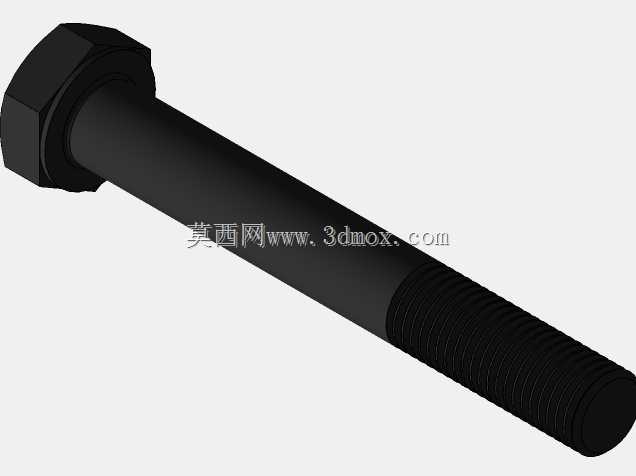

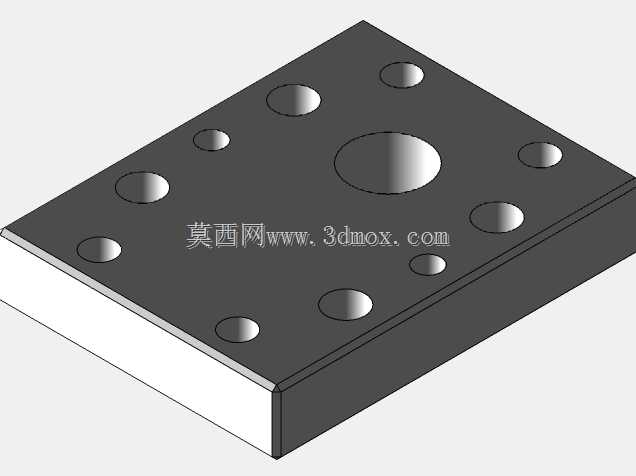

　　从结构设计逻辑来看，这款计量泵采用外啮合齿轮的核心工作结构，主动轴通过平键传递扭矩，带动一对参数完全一致的渐开线圆柱齿轮在泵腔内部做啮合回转，进液侧的轮齿脱开啮合时会形成密闭的容积增大区域，将介质从入口吸入并封闭在齿槽与泵腔、端盖形成的密闭腔体内，随着齿轮转动，介质被平稳输送到出液侧，轮齿进入啮合时密闭容积缩小，将介质稳定压出，整个过程依靠齿轮啮合的高精度间隙控制，实现几乎无脉动的稳定流量输出。泵体采用方形整体式合金钢坯料加工而成，相比拼接式泵体，整体式结构的刚性更强，在高压输出工况下不会出现腔体变形导致的内泄增大问题，泵体侧面预留的多组安装孔，既可以作为流体进出通道的接口安装位，也可以作为泵体与设备安装基座的固定孔位，适配不同方向的管路布局需求。

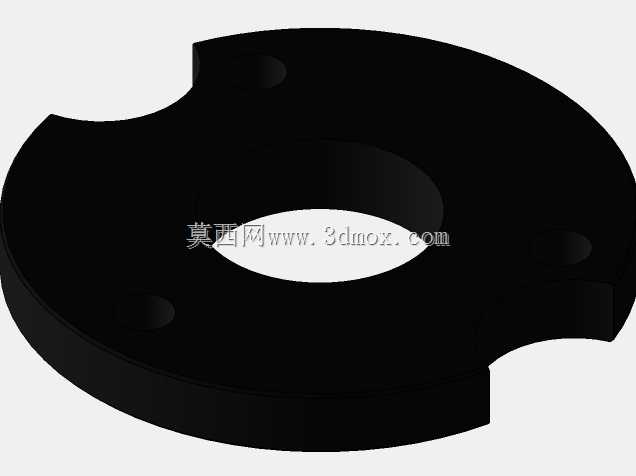

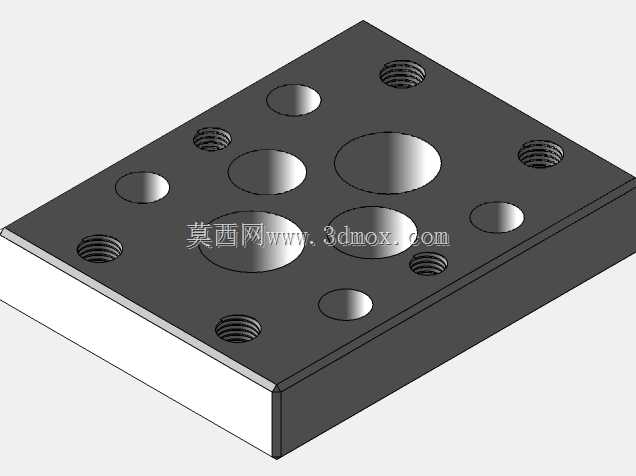

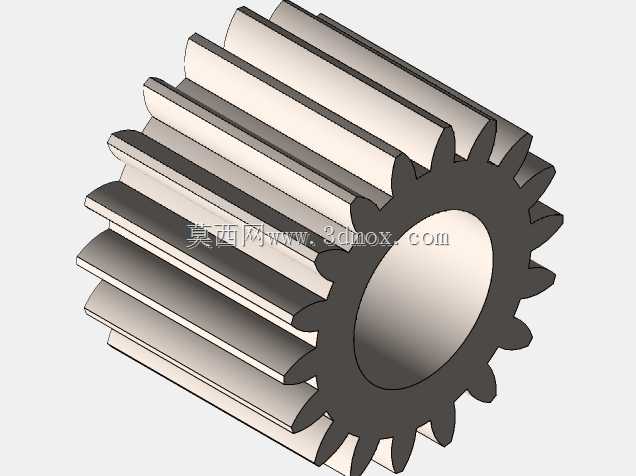

　　设计过程中，齿轮副的参数匹配是核心要点，这款泵的齿轮采用小模数、多齿的参数设计，有效降低了单齿啮合过程中的流量脉动率，齿轮端面与前后端盖之间的间隙控制在微米级，同时齿轮齿顶与泵体内壁的径向间隙也做了严格的公差约束，既保证齿轮转动过程中无卡滞，又能最大限度减少高压侧介质向低压侧的内泄漏，保证容积效率稳定在95%以上。主动轴的伸出端采用双重密封结构，靠近泵腔侧设置耐磨密封环阻挡介质外泄，外侧采用骨架油封实现与外部环境的隔离，避免输送的化工类介质出现泄漏，同时也能防止外部粉尘、杂质进入泵腔内部磨损齿轮副。

　　从安装边界来看，这款计量泵的整体外形为规整的方块结构，轴向安装尺寸紧凑，不需要占用过多的设备安装空间，安装时需要保证主动轴与驱动电机的输出轴保持较高的同轴度，避免轴端承受额外的径向力导致密封件过早磨损、轴承负载增大。泵体的安装平面做了精磨处理，与设备基座安装时不需要额外加装调整垫片，只要保证安装面清洁无异物，就能实现泵体的稳固固定。进出液口的接口位置做了沉孔设计，安装管路接头时可以实现端面密封，不需要额外缠绕密封材料就能保证高压下的密封可靠性。

　　在实际使用场景中，这款计量泵可以通过调整驱动端的转速，线性调整输出流量，配合伺服电机驱动可以实现流量的精准闭环控制，满足不同生产节拍下的计量供料需求。泵体的金属材质经过表面硬化处理，在输送含有微小固体颗粒的介质时，也能保持较长的使用寿命，日常维护只需要定期检查轴端密封的磨损情况，不需要频繁拆解泵体调整齿轮间隙，整体维护成本较低。对于结构设计从业者来说，这款模型的齿轮副间隙配合、密封结构布局、安装孔位的排布方式，都可以作为小型精密容积泵设计的参考，尤其是泵体整体式加工的结构思路，在设计高压小流量泵类产品时，可以有效提升产品的刚性与运行稳定性。
