带滚珠丝杠与步进驱动的电控压力机结构设计

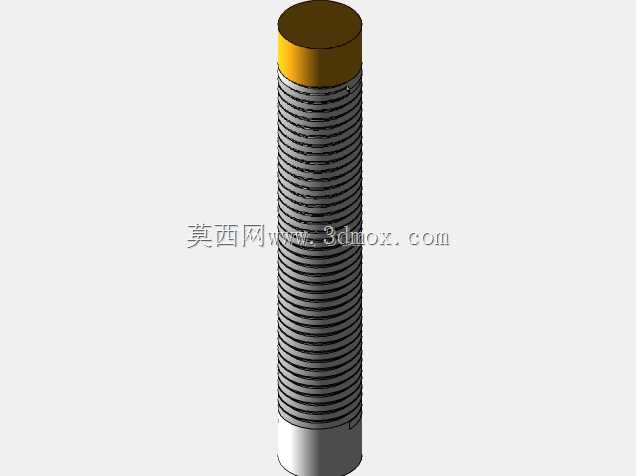

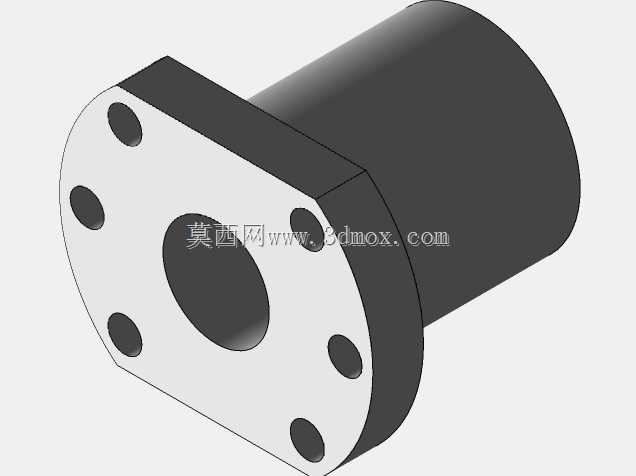

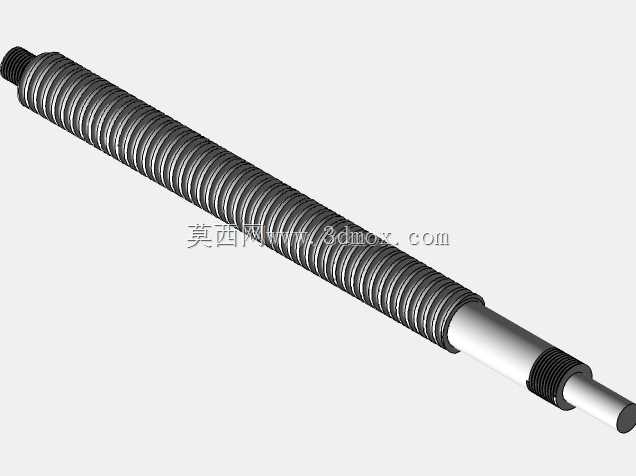

　　这款电控压力设备的设计初衷，是面向小载荷精密压装场景的定制化需求，区别于传统手动压机的施力不可控、气动压机的压力稳定性不足问题，整套结构采用纯电动驱动方案，核心传动副选用滚珠丝杠搭配螺母副，将步进电机的旋转运动转化为压头的直线往复动作，从传动根源上规避了普通梯形丝杠传动间隙大、传动效率低的缺陷，压装过程的施力精度、位移控制精度都能满足小零件压装、试样压制这类对压装参数一致性要求较高的工况。

　　从实际应用场景来看，这类小吨位电动压机可覆盖电子元器件引脚压接、小型轴承与轴套的装配、实验室粉末试样压制成型、小尺寸五金件铆接等多类作业场景，不需要配套气源管路或者液压站，整机占地尺寸紧凑，可直接放置在常规工作台面上使用，对安装场地的基础设施要求极低，普通220V供电即可运行，适合小型加工车间、高校实验室、产品打样工位这类不具备大型压装设备配套条件的场景。

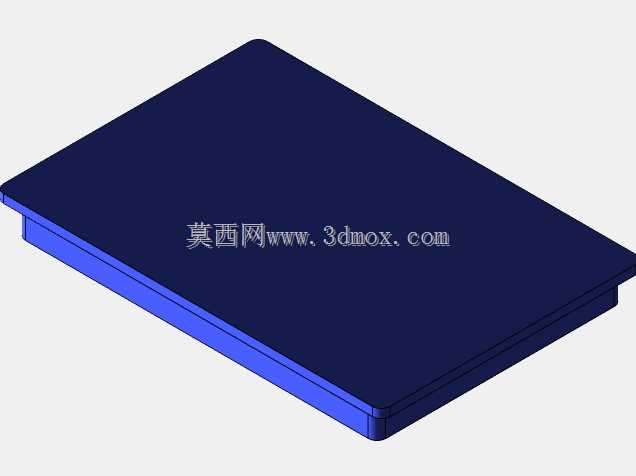

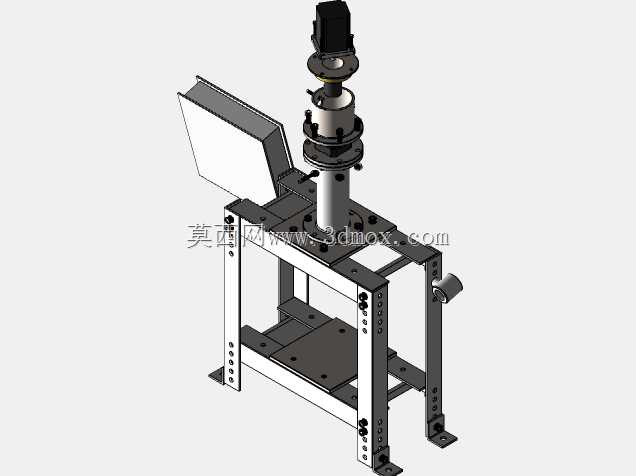

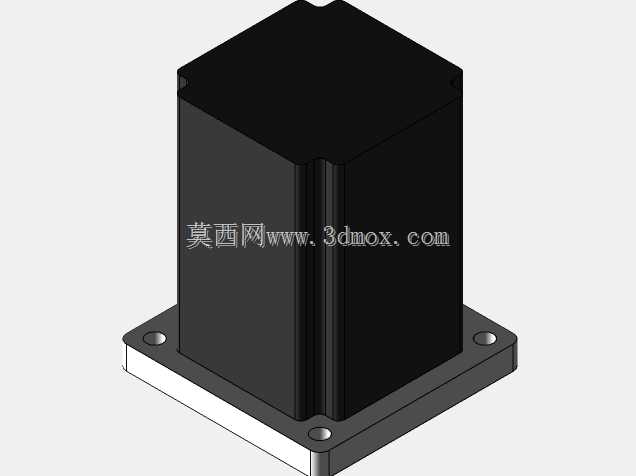

　　设计过程中首先确定了传动链的布置逻辑：步进电机通过联轴器直接与滚珠丝杠端部连接，省去了中间齿轮减速或者带传动环节，既减少了传动环节的间隙累积，也压缩了整机的竖向安装空间，丝杠螺母副与压头滑台做刚性连接，滑台配套线性导轨做运动导向，避免压接过程中压头出现偏摆，保证压装力始终垂直于工件承载台面。控制部分选用arduino uno作为核心控制单元，搭配Nexion触控显示屏做人机交互界面，操作人员可直接通过屏幕设置压头下行速度、压装停留时长、压头回程位置这类核心参数，不需要额外外接物理按键或者调整机械限位，参数调整的便捷性远高于传统继电器控制的压机设备。

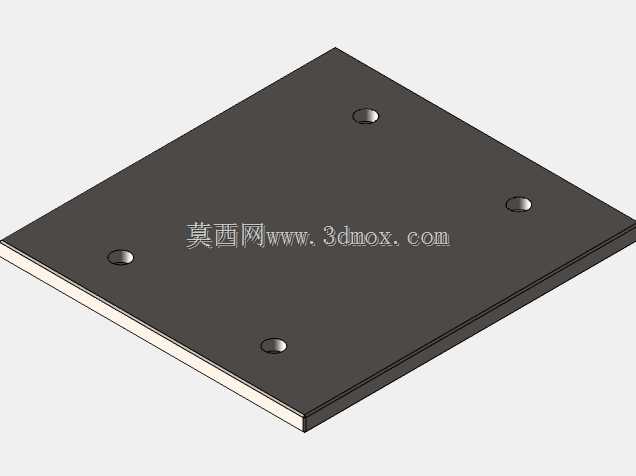

　　结构设计阶段对安装边界做了明确的约束：整机承载台面采用加厚钢板加工，台面预留标准T型槽用于安装工件夹具，适配不同外形的待压装工件固定需求；压头的工作行程覆盖常规小零件压装的行程范围，最大开口高度满足常见小型工件的取放空间要求，设备底部预留安装孔位，可直接固定在工作台面或者配套定制机架上，避免压装作业过程中设备出现移位。考虑到压装作业的安全需求，滑台两侧设置了硬限位结构，当程序控制出现异常时，硬限位可直接触发电机急停，防止压头超行程运行造成结构损坏；同时传动部分做了半封闭防护设计，避免加工碎屑、灰尘落入丝杠导轨副，延长核心传动部件的维护周期。

　　整套结构的受力路径做了针对性优化：压装过程中产生的反作用力直接通过滑台、导轨、机身框架传递到底部承载台面，不会对丝杠、电机这类传动部件产生额外的径向载荷，核心传动件的使用寿命得到有效保障。区别于液压压机存在的液压油泄漏、维护繁琐问题，这款电动压机日常仅需要定期给导轨、丝杠加注润滑脂即可，没有易损的密封件、液压阀类部件，后期维护成本极低。在控制逻辑上，可通过扩展压力传感器模块实现压装力的实时监测与闭环控制，压装过程中如果压力超过设定阈值可自动回程，避免压坏工件或者损坏设备，适配不同压装工艺的参数管控需求。
