微型隔膜式气泵动力传输结构设计

　　在小型医疗设备、便携式分析仪器、环境监测采样装置这类对气源供给体积、振动、续航有严苛要求的场景里，微型隔膜气泵的结构合理性直接决定整套设备的运行稳定性，本次呈现的这款带驱动电机的隔膜泵结构，完全围绕小空间内的流体输送需求做了全细节的结构还原。从实际使用场景来看，这类泵体常被集成在手持气体检测仪、家用制氧机、小型喷墨打印设备的负压供给回路里，不需要额外配置复杂的气源管线，依靠自身搭载的直流电机提供动力，就能完成小流量的气体抽取、正压输出作业，相比同流量等级的叶片泵、活塞泵，隔膜结构的动密封件不直接接触输送介质，哪怕抽取带有少量水汽、微量腐蚀性的气体样本，也不会出现内部传动件锈蚀卡滞的问题，能大幅降低设备后期的维护频次。

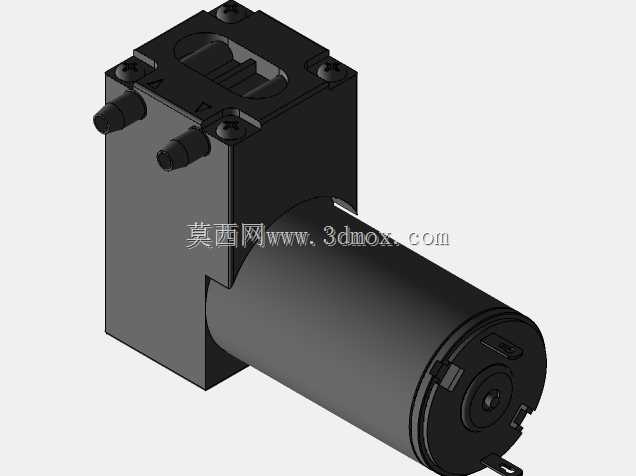

　　从结构设计思路上看，整个泵体做了明确的功能分区，圆柱段为直流驱动电机的容纳腔体，方形段为隔膜压缩腔与阀组的安装区域，两个分区的连接位置做了同轴度定位止口，避免电机输出轴与偏心传动机构装配时出现偏磨，长时间运行下的传动噪音能控制在较低区间。方形泵头部分的两个气嘴采用侧出式布局，气嘴的外径尺寸匹配常规的3mm、4mm内径柔性气管，装配时不需要额外做转接头，直接套接后用扎带紧固就能满足密封要求，气嘴根部做了加强筋结构，哪怕多次插拔气管也不会出现根部断裂的问题。泵头的上盖采用四颗内六角螺丝与泵体基座锁紧，螺丝的分布位置避开了内部隔膜的运动行程，锁紧时的压力能均匀作用在隔膜的压边位置，不会出现局部压合不严密导致的漏气问题，后期如果需要更换老化的隔膜件，只需要拆开四颗螺丝就能完成内部组件的更换，不需要整体报废泵体。

　　在安装边界的设计上，整个泵体的电机段外径、泵头段的长宽尺寸都做了紧凑化处理，电机尾部的端盖上预留了两个对称的安装卡槽，既可以通过配套的橡胶减震卡箍直接卡在设备内部的安装支架上，也可以通过泵头侧面的两个安装孔位用螺丝直接锁固在设备基板上，两种安装方式都预留了足够的操作空间，不会出现装配工具无法伸入的问题。泵头的气嘴朝向与电机轴线呈垂直布局，在设备内部排布管线时，气管可以沿着垂直于电机轴线的方向引出，不会和电机的供电线路出现干涉，方便结构工程师在做整机布局时规划走线路径。内部的偏心传动结构做了动平衡校准，电机运转时带动偏心轮推动隔膜做往复式伸缩运动，配合泵头内部的两个单向阀片，就能完成进气、压缩、排气的连续作业，整个传动过程中没有金属件的直接硬摩擦，除了电机轴承之外没有其他需要定期润滑的点位，能满足长时间连续运行的使用需求。

　　从实际选型适配的角度来看，这类结构的泵体在设计时就考虑了不同电压等级电机的适配性，泵头部分的连接接口尺寸统一，只需要更换不同长度、不同功率的电机段，就能适配不同流量、不同负压值的参数需求，不需要重新开模制作泵头结构，能大幅降低衍生型号的开发成本。隔膜片采用的是耐疲劳的柔性材质，往复运动的寿命能达到数千小时，完全覆盖民用、工业类便携设备的全生命周期使用要求，阀片采用轻薄的弹性金属片，开启压力极低，哪怕在低转速运行下也能及时开闭，不会出现回流导致的流量不足问题。整个泵体的外部没有突出的尖锐结构，所有边角都做了小圆弧过渡，在设备内部装配时不会刮伤周边的电线、气管等柔性部件，外壳采用的是具备一定强度的工程塑料材质，重量比同规格的金属泵体低六成以上，非常适合对重量敏感的手持类设备使用。
