大疆无人机外置空气感知单元结构设计

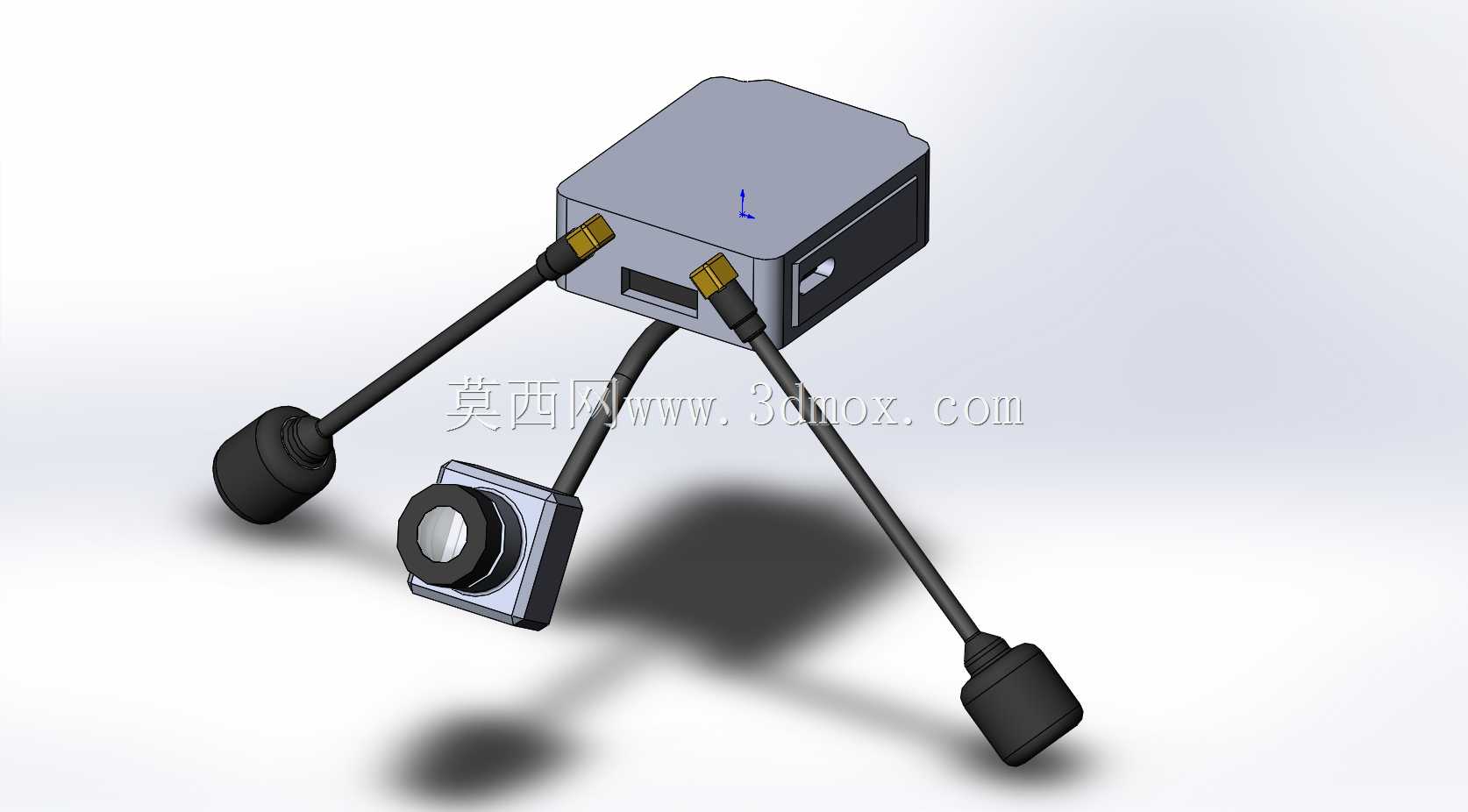

　　这款外置空气感知单元是面向多旋翼航拍无人机开发的环境感知配套组件，主要用于飞行过程中实时采集机身周边的气流、气压及近距障碍物信息，为飞控系统提供冗余的环境数据输入，弥补机身内置传感器在复杂飞行场景下的感知盲区。日常作业中，当无人机在楼宇间、林下等近障环境飞行时，内置传感器受机身安装位置遮挡，对侧下方、斜前方的低速气流扰动与细小障碍物识别存在延迟，这套外置单元通过延长支架将传感端伸出机身轮廓之外，能够提前捕捉到贴近机身的紊流变化，给飞控留出足够的姿态调整余量，避免低空作业时因气流突变导致的姿态失稳。从结构设计来看，主体控制盒采用方正的盒体造型，边角做了小圆弧过渡，既兼顾了内部电路板的安装空间利用率，也能减少飞行过程中的风阻，

　　盒体侧面预留的接口采用沉台设计，连接线插入后接头端面与盒体表面基本齐平，不会突出形成额外的风阻来源，同时接口周边做了微小的挡边结构，能减少飞行时雨水、扬尘直接侵入接口缝隙的概率。三根延长支杆采用半刚性的工程塑料材质，既具备足够的支撑强度保证传感端在高速飞行时不会出现大幅抖动，影响数据采集精度，也能在发生轻微碰撞时产生一定的形变缓冲冲击力，避免碰撞力直接传导到主体盒体导致内部元器件损坏。支杆末端的传感模块分别对应不同的采集功能，其中带光学镜头的视觉传感端朝向斜下方，主要负责采集机身下视方向的纹理信息，辅助无人机在无GPS信号的室内环境下实现光流定位，另外两个柱状传感端分别朝向侧前方与侧后方，负责采集对应方向的气压变化与障碍物距离信息。

　　安装边界上，主体盒体的底部预留了标准的无人机挂载螺孔位，能够直接适配主流航拍无人机的顶部扩展安装位，不需要额外加工转接件，整套组件安装完成后，三个支杆展开的最大轮廓不会超出无人机桨叶的旋转平面，避免飞行过程中支杆与桨叶发生干涉，同时支杆的长度经过匹配设计，传感端与桨叶的距离足够远，桨叶旋转产生的下洗气流不会直接吹到传感端的采集面，减少气流扰动对传感器数据精度的干扰。设计过程中优先考虑了轻量化需求，主体盒体壁厚控制在1.2mm左右，支杆采用中空结构设计，整套组件的重量控制在较低区间，不会给无人机带来过多的额外负载，影响续航时间。盒体内部的安装柱做了加强筋处理，即使在飞行过程中持续承受振动载荷，也不会出现柱根断裂的问题，

　　电路板安装位预留了0.3mm的缓冲垫安装间隙，能够进一步过滤飞行振动对元器件的影响。这套模型做了适配3D打印的结构简化，去掉了原产品内部的细微卡扣与精密走线结构，保留了所有外部安装尺寸与接口位置，能够直接用于3D打印制作功能验证样件，也可以作为无人机改装设计的参考基础，在做自定义扩展挂载时，可以直接套用这套单元的安装点位与支杆布局，根据实际需求替换末端的传感模块，比如更换为气体检测模块、温湿度采集模块等，拓展无人机的环境监测作业能力。在实际装机测试时，需要注意支杆的锁紧力度，不需要过度拧紧，保持支杆在受到较大外力时能够小幅转动即可，这样在发生擦碰时能够通过转动卸力，进一步降低结构损坏的概率，同时视觉传感端的镜头保护盖在飞行前需要取下，避免遮挡光路影响光流定位精度，日常收纳时可以将支杆向主体盒体方向弯折收拢，减少收纳占用的空间，也避免支杆被外力挤压折断。
