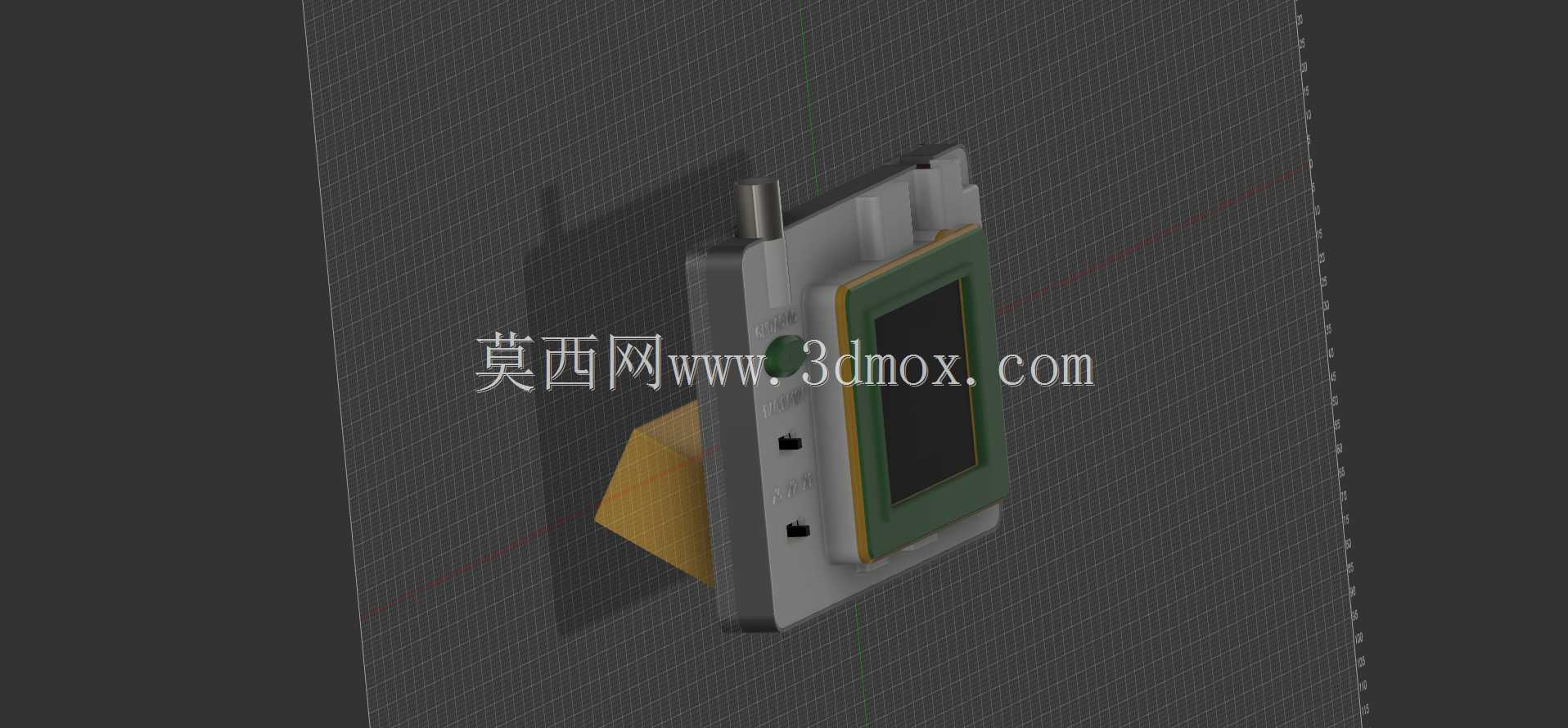

手持便携示波器DSO-138Pro外壳结构设计

　　这款手持检测设备的壳体结构，是针对电子调试、现场信号排查场景做的适配设计，日常做电路检修、嵌入式开发调试、户外通讯线路信号核验的时候，操作人员需要单手握持设备完成探头连接、参数调整、波形读取的全套动作，所以壳体的握持侧做了内收的弧面过渡，边缘没有尖锐直角，长时间持握不会硌手，也能避免在狭窄的设备机柜内操作时剐蹭周边线缆。设备正面预留了显示屏的嵌装槽位，槽位周边做了0.8mm的凸台限位，屏幕装配后凸台刚好覆盖屏幕边缘的固定胶层，既可以阻挡日常使用时的灰尘、飞溅的焊锡渣进入屏幕和壳体的缝隙，也能在设备意外跌落时给屏幕提供缓冲余量，避免屏幕直接受冲击碎裂。屏幕侧边的按键开孔位置，是按照实际操作时的拇指活动范围排布的，

　　常用的功能调整键落在拇指自然弯曲的触碰区间，不需要刻意调整握持姿势就能完成触发、档位切换的操作，开孔的公差控制在0.1mm以内，按键装配后没有松垮晃动的间隙，按动的反馈行程保持在1.2mm左右，避免误触的同时保证操作手感。壳体侧面预留了BNC探头接口的安装位，接口周边做了加厚的筋位支撑，因为现场检测时经常需要插拔探头，插拔过程中会产生侧向的掰扯力，加厚筋位可以把受力分散到整个壳体框架上，避免接口处出现开裂、松脱的问题。壳体背部设计了电池仓结构，仓盖采用卡扣式固定，不需要额外工具就能打开更换电池，仓体内部做了电池极性的防呆凸点，装反电池时无法完全推入仓体，避免反向通电烧坏设备主板。整个壳体的安装边界做了统一的公差匹配，

　　上下壳合模处的止口做了0.5mm的错位配合，装配后合模缝均匀控制在0.2mm以内，既可以提升壳体的整体防尘能力，也不会出现上下壳错位、翘边的问题。壳体内部的主板固定柱位置，是按照电路板的实际孔位排布的，每个固定柱顶端都做了热熔固定的沉台，主板装配后用热熔柱铆接固定，不需要额外打螺丝，减少装配工序的同时也避免螺丝松动脱落造成内部电路短路。考虑到现场使用时可能会把设备临时放在工作台、设备机柜顶面，壳体底部做了两个微小的防滑凸点，放置时不会轻易滑动，凸点高度只有0.3mm，不会影响手持时的握持贴合度。探头收纳的位置也做了适配的卡槽，不用的时候可以把探头线卡在壳体侧边的卡槽里，避免线缆缠绕拉扯，方便随身携带。

　　整个结构设计没有多余的装饰性结构，所有的造型特征都是围绕实际使用场景的操作需求做的，壁厚控制在1.8mm，既保证壳体的结构强度，日常轻微磕碰不会出现开裂变形，也不会让整体重量过大，长时间单手握持检测不会产生明显的负重感。在做结构建模的时候，特意把所有的安装孔位、筋位、止口的参数都做了关联调整，修改壁厚或者外形尺寸的时候，对应的配合结构会自动同步更新，后续如果要调整主板布局、更换屏幕尺寸，只需要修改对应位置的参数就能快速完成结构迭代，不需要重新绘制整体框架。壳体的边角处都做了R2的圆角过渡，一方面是注塑生产的时候可以减少应力集中，避免成型后出现翘曲、缩痕的问题，另一方面日常使用时碰到周边的元器件、线路，也不会刮破绝缘层造成安全隐患。
