Tmotor品牌Alpha60A无人机动力电调结构

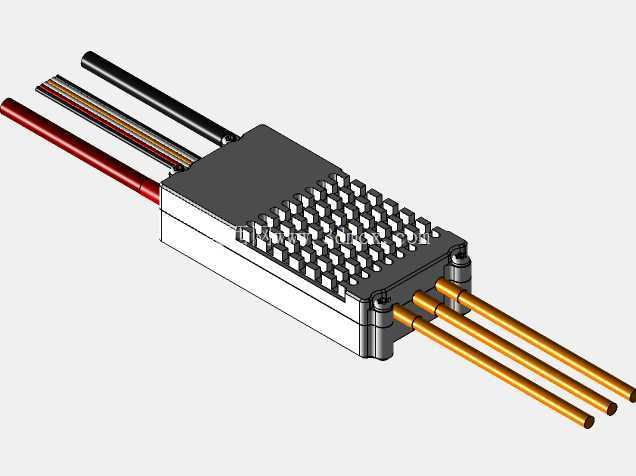

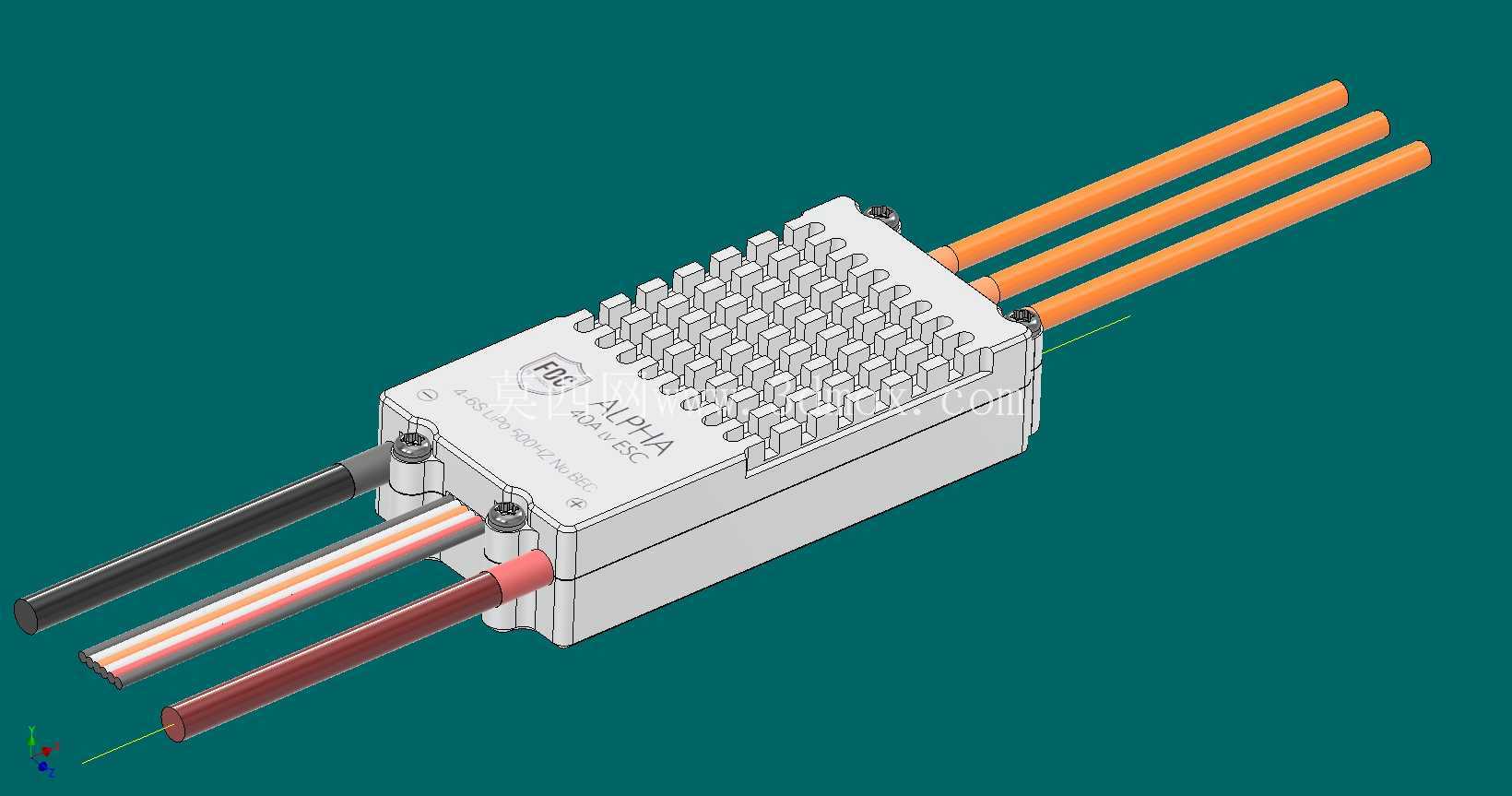

　　这款电调主要适配多旋翼无人机动力系统，作为飞控指令与无刷电机之间的核心执行部件，负责将飞控输出的PWM控制信号转化为可调节的三相交流电，精准控制电机转速，以此实现无人机的姿态调整、升力变化与飞行状态切换，在航拍测绘、工业巡检、竞技穿越机等各类无人机场景中都有广泛应用，是保障动力输出线性度与响应速度的关键组件。从结构设计来看，主体采用铝合金壳体搭配一体化鳍片散热结构，散热鳍片沿壳体长度方向等距排布，鳍片厚度与间距经过热仿真优化，在60A持续电流输出工况下，可快速将功率管产生的热量传导至外部空气，避免高温导致的功率降额或器件损坏，壳体边缘做了倒角处理，既减少装配时的锐边划伤风险，也能降低飞行过程中的空气阻力。出线端分为两侧布局，

　　一侧为三根较粗的橙色三相动力输出线，直接连接无刷电机的三相接线端，线径匹配60A持续载流需求，接线位置预留了锁付螺丝孔位，可通过螺丝压接的方式固定导线，避免飞行振动导致的接线松脱；另一侧为信号与电源输入线，包含电源正负极引线与信号控制线，不同线径与外皮颜色做了明确区分，方便装配时快速识别接线定义，减少接线错误概率。安装边界方面，整体为长方体结构，壳体两侧预留了标准安装孔位，孔位间距匹配主流无人机机架的电调安装位，可通过螺丝直接固定在机架的碳板或铝管上，安装时需注意散热鳍片的朝向尽量与飞行前进方向一致，利用飞行时的迎面气流提升散热效率，同时要保证出线端的弯曲半径不小于导线直径的5倍，避免导线内部铜丝折断导致的接触不良。

　　设计过程中充分考虑了航模使用场景的振动特性，内部功率器件与控制板之间采用抗震固定方式，壳体接缝处做了密封处理，可应对户外飞行时的小雨与扬尘环境，控制板上的电容、电阻等贴片器件都做了点胶加固，避免高频振动导致的器件脱落。从功能特性上，该电调支持高刷新率的控制信号输入，油门响应延迟控制在极低水平，可满足竞技类无人机的快速机动需求，同时内置过流、过温、堵转保护逻辑，当出现电机堵转、电流超出阈值或温度过高时，会自动限制输出功率，避免器件烧毁，保障飞行安全。建模过程中完整还原了壳体的散热鳍片细节、接线端子的锁付结构、出线口的防护结构，所有安装孔位的尺寸、位置都与实物一致，可直接用于无人机组装的干涉检查、机架适配设计以及动力系统的装配仿真，帮助结构工程师在设计阶段提前验证电调与机架、电机、飞控等部件的装配兼容性，减少实物打样的迭代次数。
