带限位结构齿条轴精密传动构件

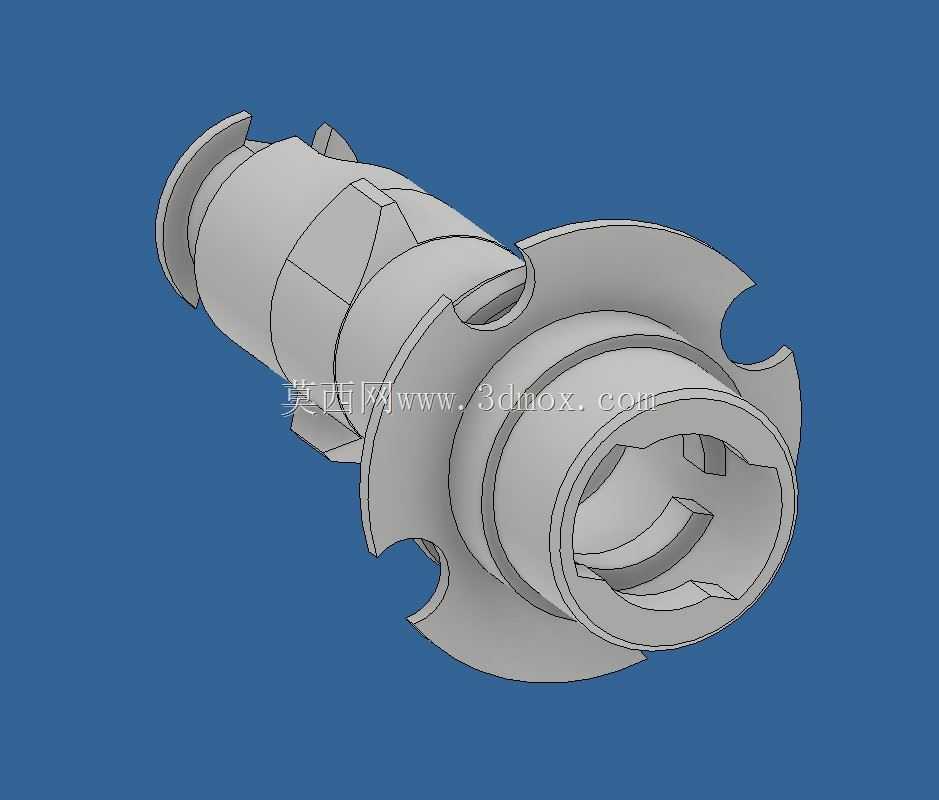

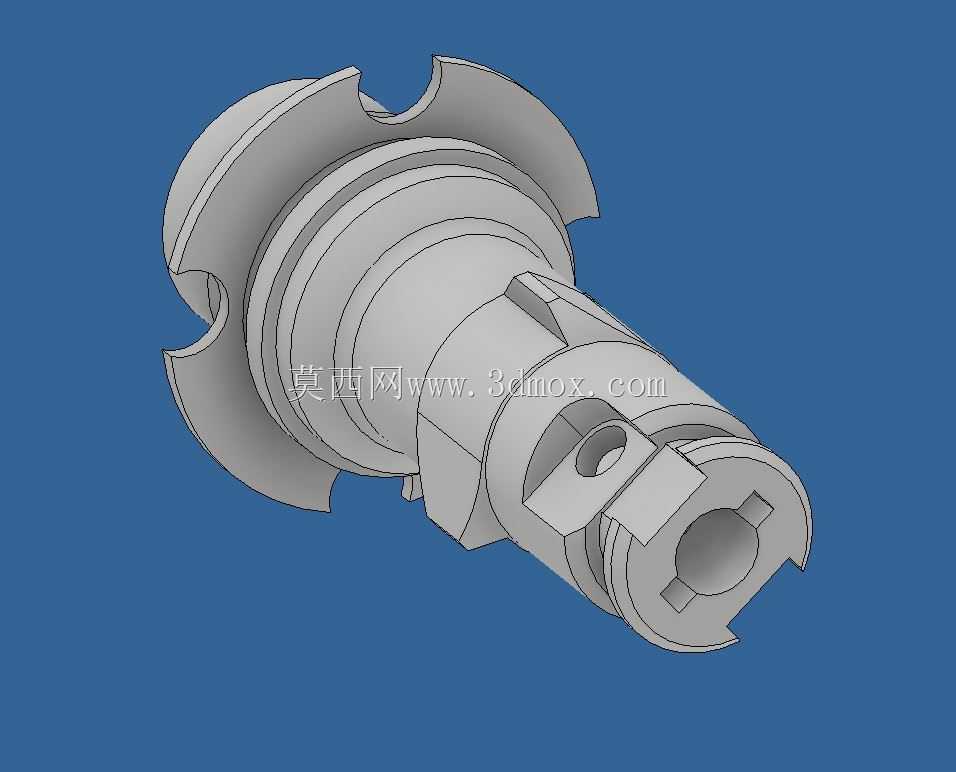

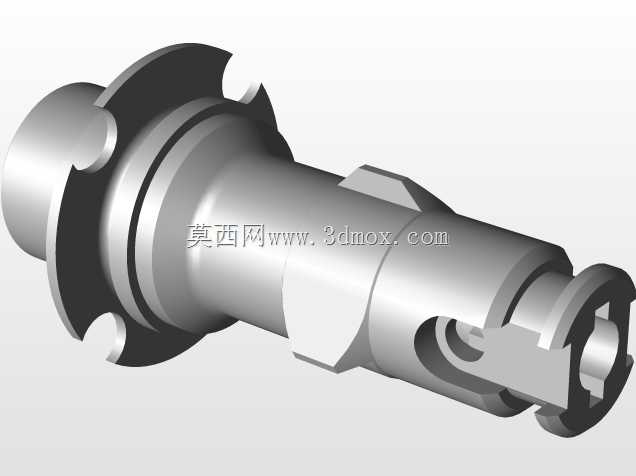

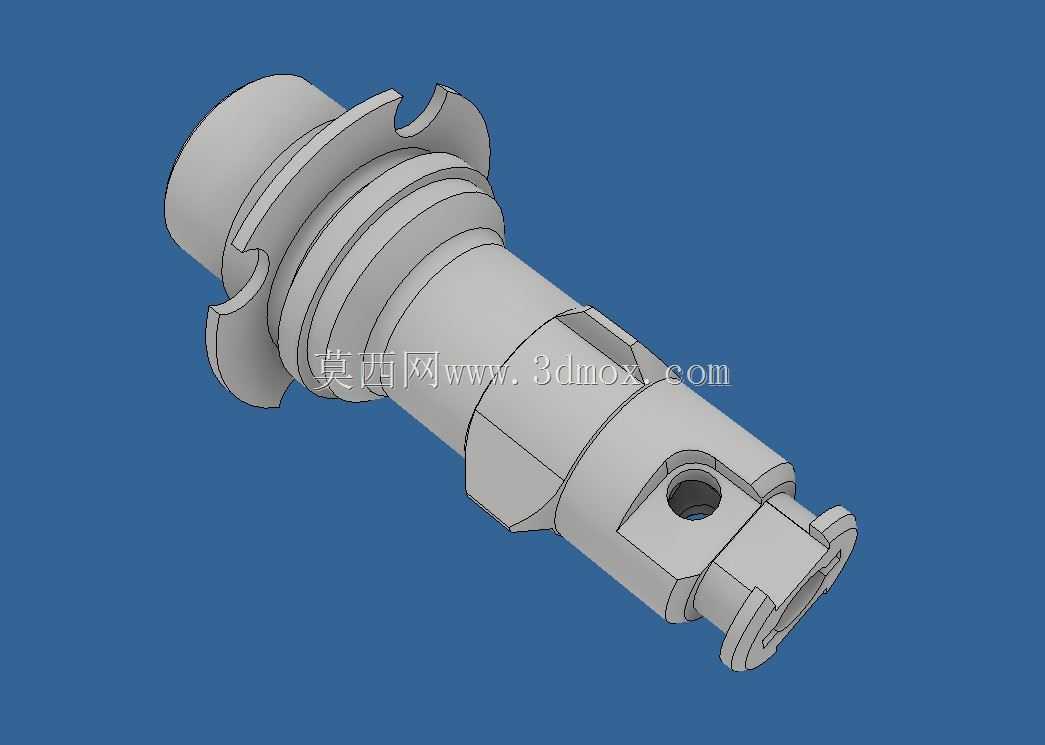

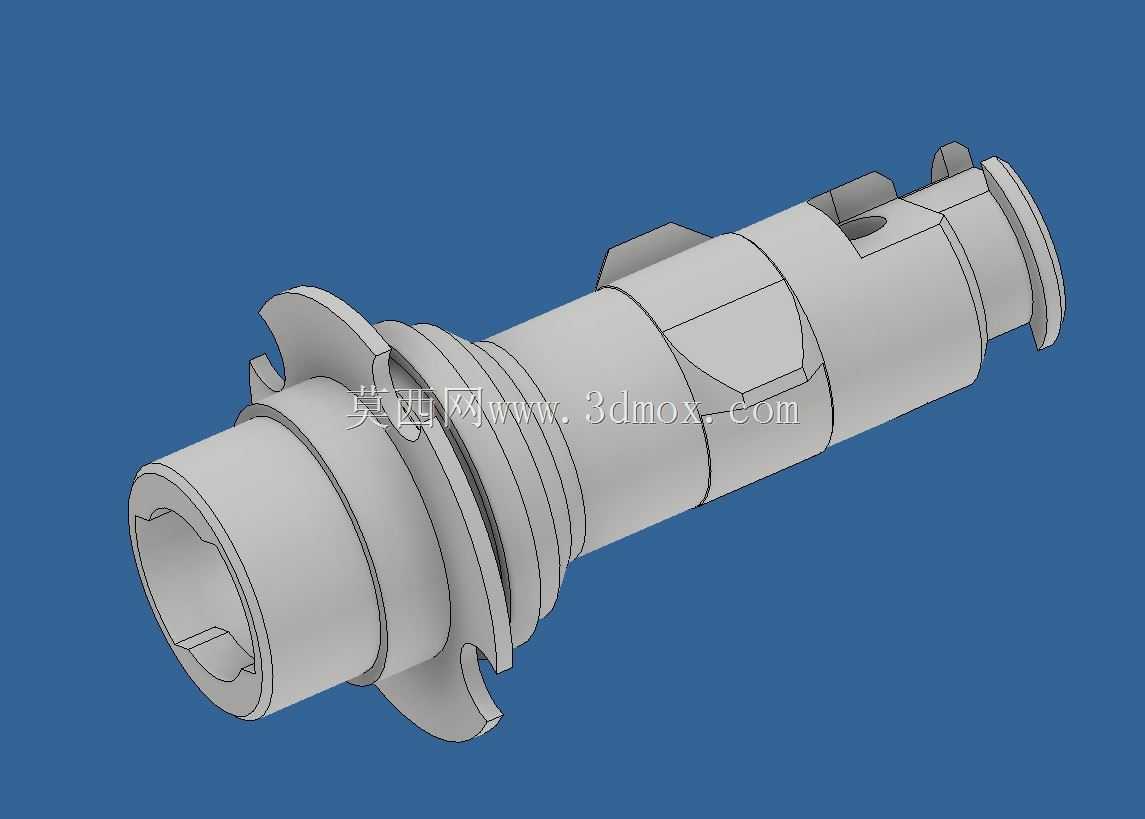

　　这类带周向限位与径向定位结构的齿条轴构件，常应用在需要直线-旋转运动转换的紧凑传动场景中，比如小型通讯设备的调谐机构、便携电子终端的按键传动模组、精密仪器的微调进给单元里，承担运动形式转换、行程限位、载荷传递的核心作用。从结构设计逻辑来看，构件主体采用阶梯轴式布局，不同轴段的直径差形成天然的轴向安装定位面，无需额外加装轴套就能完成装配时的轴向位置限定，能有效缩减整套传动机构的轴向占用空间，适配内部空间局促的小型设备装配需求。轴身一侧加工的平键位结构，是为了和配套的滑动导向套配合，限制轴件自身的周向转动，保证齿条啮合过程中齿面始终保持正确的啮合角度，避免偏载造成齿面异常磨损，延长传动副的使用寿命。轴端加工的径向通孔，

　　主要用于连接末端的执行件，比如拨杆、触发顶块之类的零件，通过穿装圆柱销就能实现可靠的扭矩与轴向力传递，装配工序简单，后期维护拆解也十分便利。靠近轴肩位置的多道环槽结构，一方面可以用于安装密封圈，阻隔外界粉尘、水汽进入传动啮合区域，适配有一定防护等级要求的户外通讯设备使用场景；另一方面环槽也可作为卡簧安装位，配合孔用卡簧进一步锁定轴件的轴向窜动量，把传动过程中的轴向窜动间隙控制在0.02mm以内，保证传动精度的稳定性。轴端带凸缘的法兰式结构，是为了在行程极限位置和设备壳体上的限位挡块配合，实现硬限位保护，避免齿条超出行程范围造成轮齿崩断、内部构件碰撞损坏的问题，凸缘端面的倒角处理，能在装配时起到导向作用，

　　降低轴件穿入安装孔时的对位难度，提升批量装配的作业效率。在建模过程中，这类零件需要重点关注各轴段的同轴度公差，尤其是齿条加工段和两端安装轴颈的同轴度要控制在0.015mm以内，否则会造成传动卡滞、啮合噪音过大的问题；齿形部分的建模要保证齿距累积误差符合小模数精密传动的公差要求，和配套齿轮啮合时的侧隙控制在0.01-0.03mm之间，既不会因为侧隙过大造成传动回差，也不会因为侧隙过小出现运转卡滞。安装边界方面，这类轴件的安装需要预留足够的直线运动行程空间，径向安装孔的尺寸要和轴颈保持间隙配合，配合公差选H7/g6即可，既能保证轴件滑动顺畅，又不会出现过大的径向晃动；键位的加工要和导向套上的键槽对齐，

　　装配时可以在滑动配合面涂抹少量低温润滑脂，降低长期往复运动的磨损量。在实际选型应用中，如果是用于有冲击载荷的场景，还可以对齿面和轴肩受力位置做局部淬火处理，提升表面硬度，增强构件的抗冲击耐磨性能；如果是用于耐腐蚀环境，可选用不锈钢材质加工，表面做钝化处理，避免锈蚀造成传动失效。这类构件的结构设计没有冗余的多余特征，所有轴段、槽位、孔位、凸缘结构都对应明确的装配或功能需求，完全是从实际传动场景的使用要求出发做的结构优化，没有为了造型增加不必要的工艺复杂度，非常适合采用数控车削配合一次装夹完成大部分轴段加工，后续再通过铣削工序完成键位、齿形、径向孔的加工，加工工艺性良好，适合批量生产制造，能有效控制单件的加工成本。
