小型转盘式药剂供给驱动装置结构设计

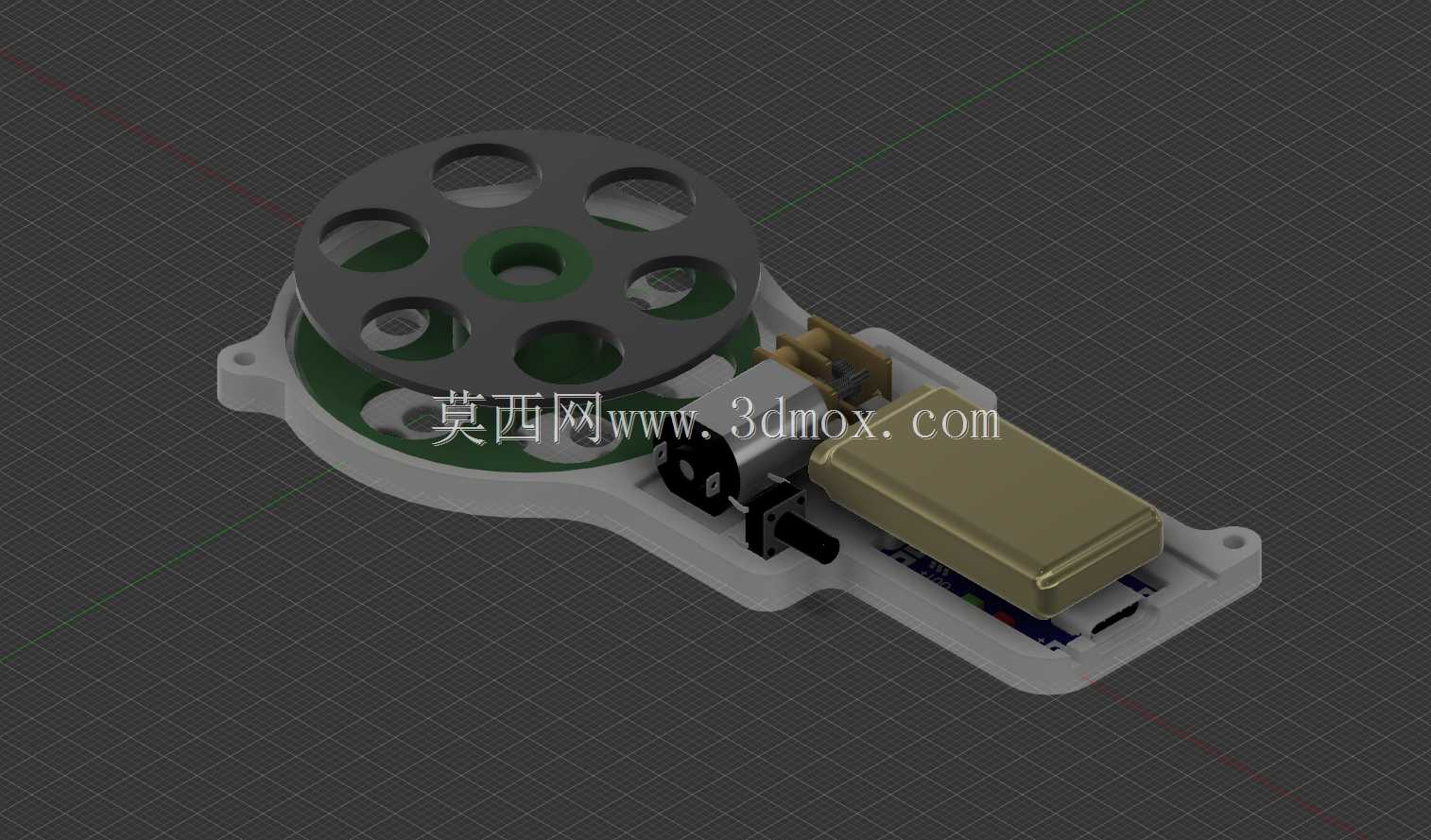

　　该装置核心为小型转盘式药剂定量供给驱动结构，主要面向便携随身药剂配发、小型桌面药剂分装等场景设计，整体采用扁平式布局适配手持或嵌入式安装需求。从结构布局来看，装置采用分层堆叠设计，最上层为带多工位容置孔的药剂转盘，转盘圆周均匀分布6个圆形容置腔，中心设置带台阶的定位安装孔，可通过中心轴与下方传动机构连接，转盘下方设置带定位凸台的基座承托层，基座边缘延伸出两个带安装孔的固定耳，安装孔中心距适配常规便携设备壳体的固定柱间距，安装时可直接通过M2螺丝完成基座与壳体的锁附，无需额外设计转接支架。驱动部分采用微型直流减速电机作为动力源，电机输出端通过直齿圆柱齿轮组与转盘中心的齿圈啮合，传动比设置匹配转盘单步转动60度的需求，

　　即每次驱动电机接收到触发信号后，带动转盘精准转动一个工位，使对应容置腔对准基座上的出料口，完成单份药剂的输出。电机旁侧布置矩形电池仓，仓体设置带卡扣的限位结构，可固定常规规格的方形锂聚合物电池，电池仓与电机之间预留走线槽，用于布置电机供电线与控制电路板的连接线，控制电路板布置在电池仓下方的基座凹槽内，板上预留触发按键、状态指示灯的焊盘位置，可根据实际使用需求外接触发元件。基座整体采用圆角过渡设计，所有外露棱边均做R0.5以上的倒角处理，避免装配或使用过程中出现锐边划伤的问题，转盘与基座之间预留0.2mm的装配间隙，既保证转盘转动时无卡滞，又避免间隙过大导致药剂碎屑掉入传动机构内部。从实际使用的适配性来看，

　　该结构的整体厚度控制在较低范围，可嵌入到便携药盒、小型桌面分药器等产品内部，转盘的容置腔尺寸可根据对应药剂的规格调整，当前设计的容置腔适配常规直径的片剂或胶囊类药剂，若需适配粉剂或颗粒药剂，可在容置腔底部增加密封挡片结构，配合出料口的启闭机构完成定量输出。传动齿轮组采用小模数直齿设计，传动过程噪音低，适合在居家或随身使用场景下运行，电机的选型匹配低电压供电需求，可通过电池直接供电，无需额外配置升压电路，降低整体电路设计的复杂度。安装边界方面，装置整体的外轮廓最大尺寸适配常规便携设备的内部空间，固定耳的位置可根据不同壳体的设计做小幅调整，基座底部预留0.3mm的涂胶槽，在螺丝固定的基础上可增加涂胶加固，

　　提升装置在受振动场景下的连接可靠性。设计过程中重点考虑了装配的便捷性，所有零部件均采用自下而上的堆叠装配顺序，转盘可从上方直接装入中心轴，通过轴端的卡簧完成轴向固定，电机、电池、电路板均可从基座上方装入对应限位槽，无需从底部进行锁附操作，有效提升整机装配效率。传动机构的齿轮啮合间隙设计为0.1mm，既保证传动顺畅，又避免间隙过大导致转盘转动定位偏差，转盘的每个工位下方均设置定位凹点，配合基座上的弹性定位珠，可在转盘转动到位后实现辅助定位，避免电机停转后转盘因惯性出现过转问题，保证容置腔与出料口的对准精度。
