汽车发动机曲轴正时星形带轮结构

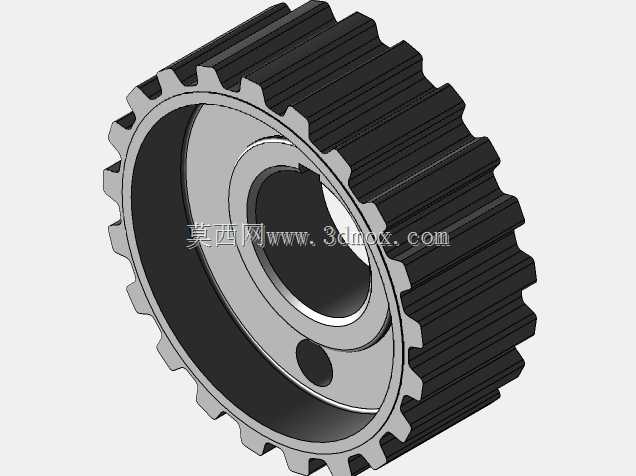

　　在车用内燃机的正时传动系统里，这类星形带轮是衔接曲轴动力输出与正时机构的核心传动零件，主要适配小排量直列四缸汽油机的正时同步带传动布局，负责把曲轴输出的精准转角转速传递给凸轮轴端带轮，保证进排气门的开闭时机和活塞运动行程完全匹配，一旦带轮的齿形精度或者安装定位出现偏差，就会出现正时跳齿、气门顶活塞等严重的发动机故障，直接导致动力输出中断甚至缸内结构报废。从实际装车的工况来看，这个零件安装在曲轴前端的轴颈位置，外侧嵌套正时同步带，内侧通过键槽与曲轴轴端的定位平键配合，端面的定位小孔是装配时的工艺定位孔，用来保证带轮和曲轴的初始相位角完全对齐，避免装配时出现正时偏差。设计这类带轮的时候，首先要匹配对应型号发动机的正时传动比，

　　带轮的齿数直接决定了曲轴和凸轮轴之间的转速传递比例，四冲程发动机要求凸轮轴转速是曲轴的二分之一，因此这个带轮的齿数和凸轮轴端带轮的齿数严格保持1:2的比例关系，齿形采用圆弧同步齿形，和正时皮带的齿槽完全贴合，相比梯形齿能降低传动过程中的啮合冲击，减少高速运转时的皮带磨损和传动噪音。带轮的轮毂部分做了阶梯式的内孔设计，大直径的内孔用来和曲轴轴颈做间隙配合，保证装配时能顺利推入轴端，小直径的键槽位置和曲轴平键过渡配合，传递扭矩的时候不会出现相对滑移，轮毂外侧的环形减重槽是在保证结构强度的前提下降低零件自身转动惯量，减少曲轴启动和变速时的惯性负载，提升发动机的响应速度。齿圈部分的厚度要和配套正时皮带的宽度完全匹配，

　　齿面的粗糙度要控制在合理范围，既不能太光滑导致皮带传动打滑，也不能太粗糙加速皮带齿面的磨损，每个轮齿的齿顶都做了微小的倒角处理，避免皮带啮合时齿顶切割皮带的齿根橡胶层，延长正时皮带的使用寿命。从安装边界来看，这个带轮装配后轴向的定位是靠曲轴前端的压紧螺栓实现，带轮的后端要和曲轴前油封的密封端面贴合，保证油封的唇口能在带轮的光滑轴颈表面形成有效密封，防止发动机机油从曲轴前端渗漏，因此带轮和油封接触的端面粗糙度和形位公差要求极高，端面跳动量必须控制在0.05mm以内，否则会导致油封偏磨出现漏油问题。实际选型替换的时候，除了齿数、内孔直径、键槽宽度这些核心尺寸要完全匹配，还要注意带轮的齿形参数和原厂皮带完全一致，

　　不同型号发动机的正时带轮齿距、齿高参数存在细微差异，混装会导致皮带啮合不良，短时间内就会出现皮带齿部剥离的故障。建模的时候要重点还原齿形的渐开线轮廓、内孔键槽的对称度、端面定位孔的位置度，这些参数直接影响零件的装配适配性和传动精度，尤其是轮齿部分的建模不能做简化处理，每个齿的齿廓曲线、倒角细节都要和实物一致，否则后续做装配干涉检查、传动运动仿真的时候会出现啮合错位的问题，无法模拟真实的传动状态。这类粉末冶金成型的带轮，在设计时还要考虑成型工艺的脱模斜度，轮毂部分的内壁和齿圈的外端面都预留了微小的脱模斜度，保证压制成型后零件能顺利从模具中脱出，不会出现齿部缺损或者轮毂拉伤的问题，同时零件的壁厚要尽量保持均匀，避免烧结成型时出现收缩不均导致的尺寸变形，影响最终的装配精度。
