D100M16规格重载调平支撑脚结构设计

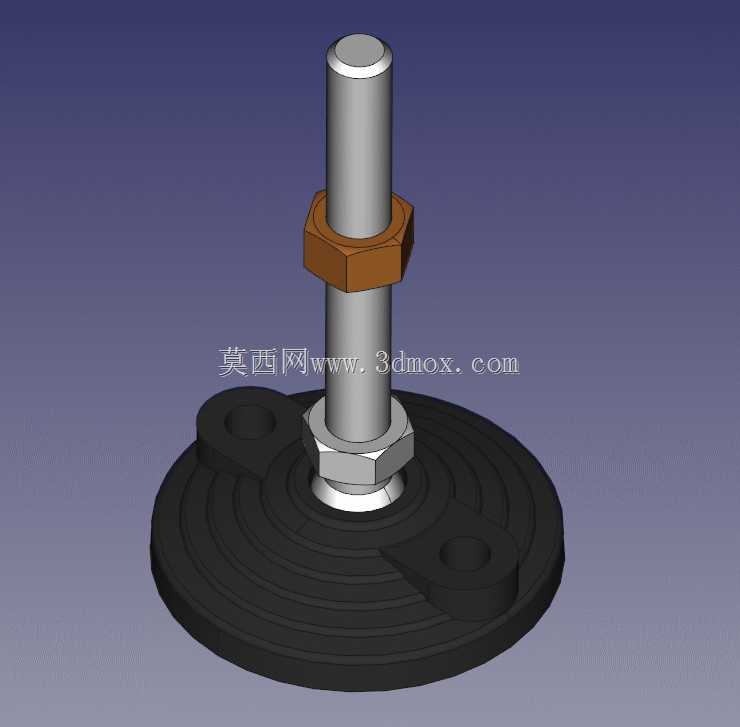

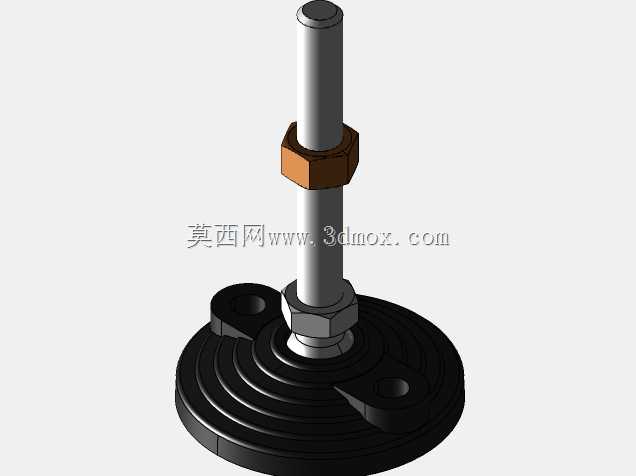

　　在工业生产场景里，各类中小型加工设备、检测台架、流水线支线工位的安装固定，往往会遇到地面平整度不足的问题，直接将设备底脚落在地面上，不仅会出现设备放置倾斜、运行振动传导明显的问题，长期受力不均还会导致设备内部传动部件偏磨、检测类设备读数失准，这类调平支撑脚就是为解决这类安装痛点设计的标准支撑构件。这款支撑件的底座采用直径100mm的圆盘式结构，盘面设计有同心环状的防滑凸纹，接触地面时可以增大摩擦系数，避免设备受水平推力时出现滑移，底座上预留的两个对称安装孔，可以通过膨胀螺栓将底座与混凝土地面做刚性固定，适合有较大动载荷的冲压类、裁切类设备使用，若用于无固定需求的轻型工作台，也可以不打膨胀螺栓，依靠底座自重与防滑纹实现稳定放置。

　　支撑螺杆采用M16规格的公制粗牙螺纹，总有效调节长度120mm，螺纹配合的调节行程可以覆盖绝大多数工业厂房地面的平整度偏差范围，调节时转动螺杆上的六角锁紧螺母，就可以微调支撑高度，待设备整体调平后，将锁紧螺母旋紧抵靠在底座上端面，就能锁死支撑高度，避免设备运行过程中因振动导致螺纹回转、高度偏移。从结构设计逻辑来看，这款支撑脚采用了分体式装配结构，底座与螺杆之间通过球面配合实现小角度自适应偏转，当地面存在微小坡度时，底座可以自动贴合地面，不会出现螺杆受侧向弯矩、螺纹咬合受力不均的问题，这一细节设计能大幅提升螺纹副的使用寿命，避免长期偏载导致的螺杆弯曲、螺纹滑牙故障。螺杆上端的六角段设计，既可以用开口扳手卡住来转动螺杆调节高度，

　　也可以在安装时配合设备底部的安装螺孔直接旋入，不需要额外加工复杂的连接结构，设备底部只要预制对应M16的内螺纹孔，或者加装带内螺纹的连接耳板，就能快速完成支撑脚的装配。在实际选型应用中，这类支撑脚的单支额定静载荷可以满足数百公斤的支撑需求，四支配套使用时可以支撑两吨以内的中小型设备，广泛适用于小型输送线接驳台、电子行业组装工作台、实验室检测设备架、小型包装机械的底部支撑，相比传统的固定焊接式支撑腿，它的调平操作不需要切割、垫铁片等现场加工工序，安装调试效率能提升60%以上，后期设备移位重新安装时也可以反复调节使用，不会出现一次性垫脚报废的问题。从安装边界尺寸来看，底座直径100mm的设计，在保证支撑接触面积足够的前提下，

　　不会占用过多设备底部的安装空间，两个安装孔的孔位间距符合通用五金配件的安装规范，现场配钻膨胀螺栓孔时不需要额外定制孔距，M16螺杆的直径属于设备支撑的常用规格，和市面上多数设备底架的预制安装孔匹配度很高，120mm的调节行程既可以满足地面高低差的调节需求，也不会因为螺杆伸出过长导致支撑刚性下降，当螺杆伸出长度超过80mm时，建议搭配额外的横向拉结构件，避免设备受水平冲击时出现支撑失稳。这款支撑件的所有金属部件都做了发黑防锈处理，在潮湿的车间环境下也不容易出现锈蚀卡滞的问题，调节螺母的六角尺寸符合标准扳手的开口规格，现场调试时不需要使用专用工具，普通的活动扳手、开口扳手就能完成所有调节、锁紧操作，对于设备运维人员来说十分友好。在三维建模过程中，这类标准支撑件的模型可以直接调用到设备整体装配中，不需要从零开始绘制，能大幅缩短设备整体设计的建模周期，建模时需要重点关注螺纹配合的间隙、球面配合的偏转角度范围、安装孔的位置公差，确保模型导入装配后不会出现干涉问题，同时要还原底座防滑纹、锁紧螺母、螺杆六角头这些细节结构，方便后续出工程图时直接提取尺寸用于加工或者采购。
