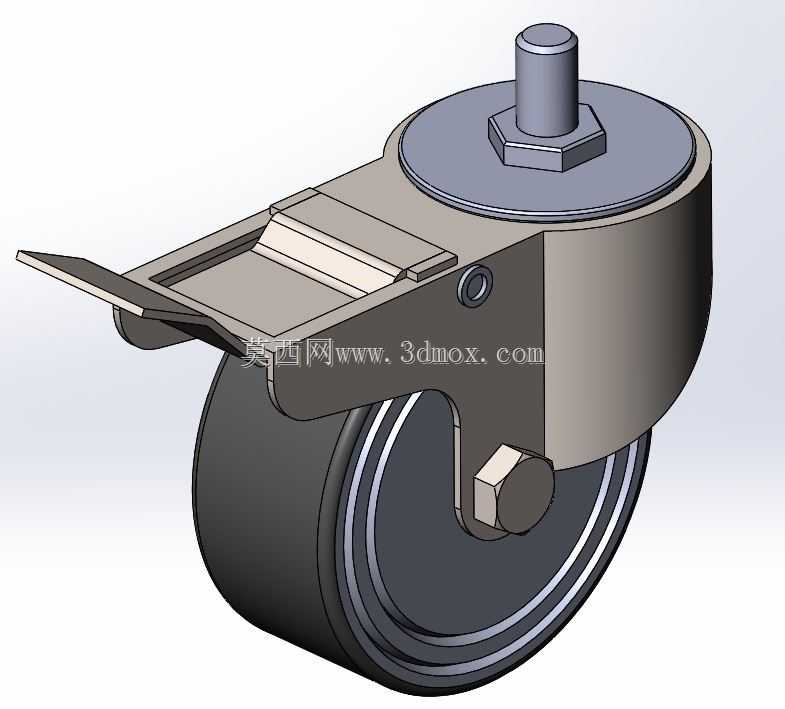

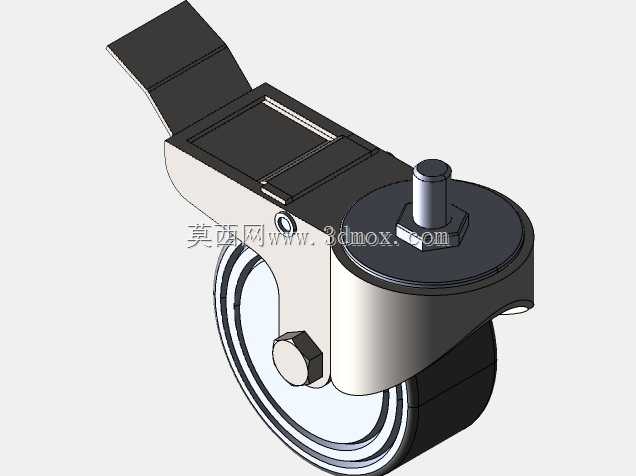

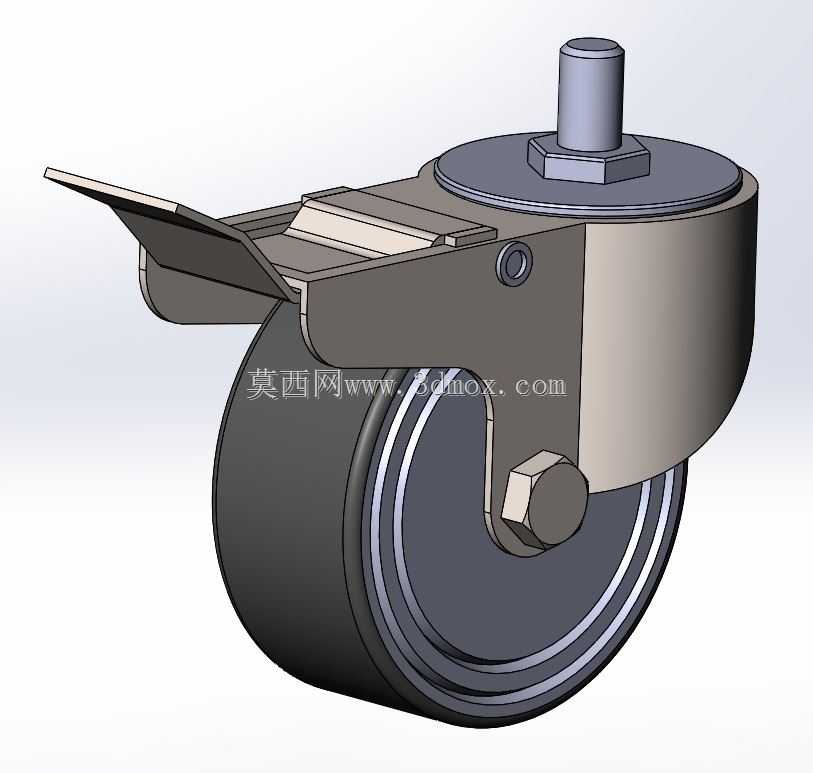

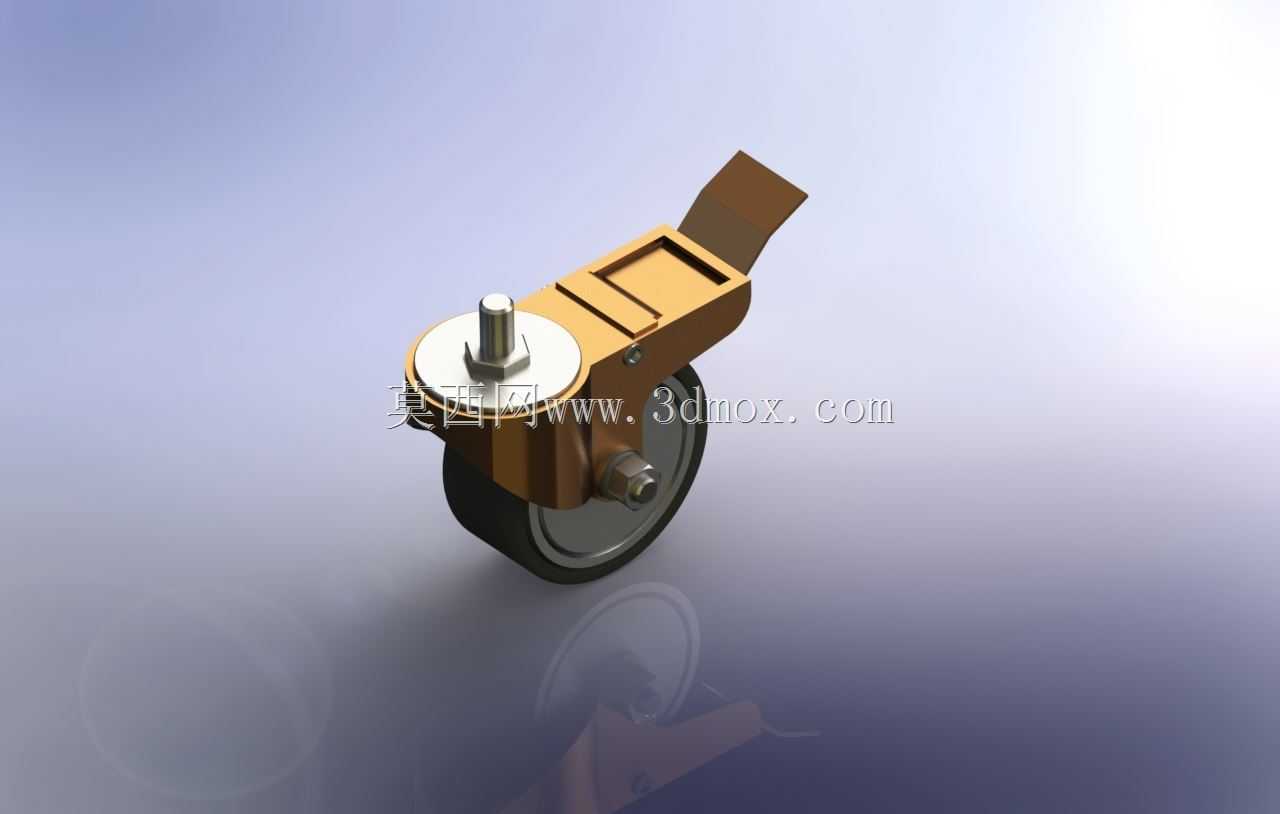

带刹车功能金属结构重载脚轮设计

　　这款脚轮主要面向金属框架类设备的移动支撑需求设计，常见应用场景覆盖工业工作台、轻型物料周转架、小型设备移动机座、实验室金属操作台等需要频繁移位同时需要定点锁止的工装与设备场景。不同于普通轻型脚轮的设计取向，这款脚轮在承载冗余上做了针对性强化，额定承载能力可达100公斤，能够满足多数中小型金属结构设备的移动承重需求，避免长期承重下轮架变形、滚轮开裂的失效问题。

　　从功能配置来看，这款脚轮集成了踏板式刹车结构，踩下刹车踏板后可同时锁止滚轮转动与轮体转向，确保设备停靠时不会出现滑移、偏移的问题，适配车间地面存在轻微坡度、设备作业时需要稳定固定的使用场景。安装端采用螺杆式安装结构，顶部的六角定位台与安装螺杆配合，安装时可以通过卡紧六角台避免拧紧螺母时螺杆跟转，降低现场安装的操作难度，安装位适配金属框架底部的标准安装孔位，不需要额外做复杂的转接结构即可完成装配。

　　设计过程中针对金属结构设备的安装边界做了尺寸优化，没有沿用常规同轮径脚轮的30毫米上销高度，而是将安装位到轮架顶部的高度压缩到22毫米，这个尺寸调整是结合金属方管框架的实际安装空间确定的——多数40系列、50系列工业铝型材或者矩形钢管制作的框架，底部安装面到框架下沿的预留空间普遍在25毫米以内，压缩上销高度后可以避免脚轮安装后突出框架下沿，防止设备移位时脚轮安装位磕碰地面凸起或者线槽。滚轮部分采用硬质耐磨轮面设计，轮面与金属轮毂之间做了限位台阶，滚轮转动时不会出现轴向窜动，轮轴与轮架的连接位置采用铆接式固定，避免长期使用后轮轴松脱导致轮体晃动。

　　轮架主体采用冲压成型的金属结构，刹车踏板与轮架之间通过销轴连接，踏板的踩踏行程做了合理控制，踩下时的力度符合人工操作的施力习惯，不会出现踏板过硬踩不动或者过轻容易误触发的问题。转向部分的回转结构采用平面推力承载设计，垂直方向的载荷直接通过回转面传递到轮架主体，避免转向结构承受额外的弯矩，长期转向使用后不会出现转向卡顿、偏摆的问题。轮体的整体宽度控制在适配窄安装空间的范围内，即使框架底部的安装横梁间距较小，也不会出现轮体与横梁干涉的情况，滚轮的转动半径与转向半径经过匹配校核，满载状态下转向时所需的推力更小，单人即可轻松推动满载的设备移位。

　　在细节设计上，轮架的边缘都做了圆角钝化处理，避免安装与使用过程中尖锐边角划伤操作人员，刹车踏板的踩踏面做了防滑纹路，即使鞋底沾有少量油污也能可靠踩下触发刹车。轮面材质兼顾了耐磨性与地面适配性，在环氧地坪、水泥地面、瓷砖地面等常见车间地面上滚动时阻力较小，同时不会对地面造成明显的压痕或者划伤，适合室内生产与作业场景使用。整个结构没有多余的冗余零件，所有部件都承担对应的功能，装配工序简单，适合批量生产与选型配套，对于做金属结构设备、工装架体的设计人员来说，选型时不需要额外调整框架底部的安装结构，直接按照预留的安装孔位装配即可，能够缩短设备的整体设计周期。
