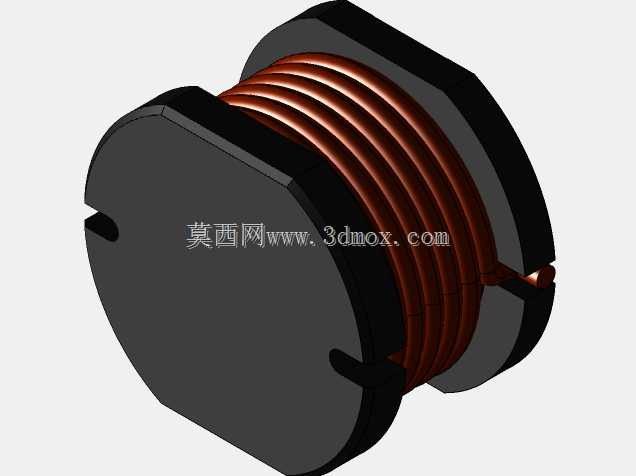

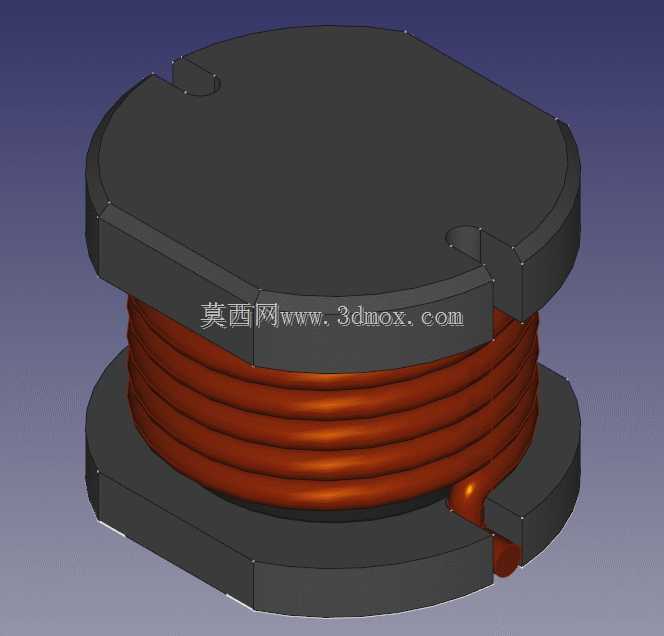

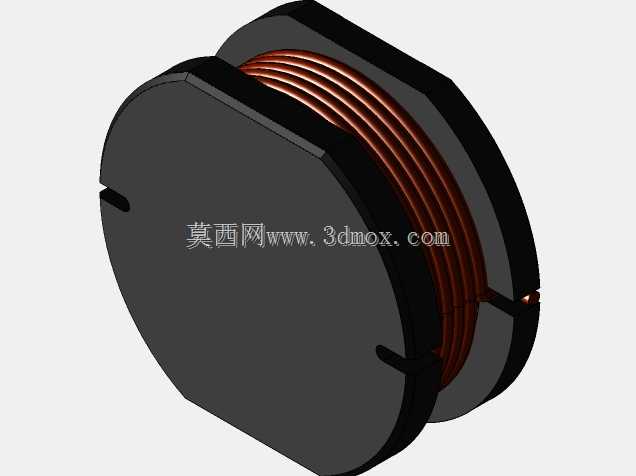

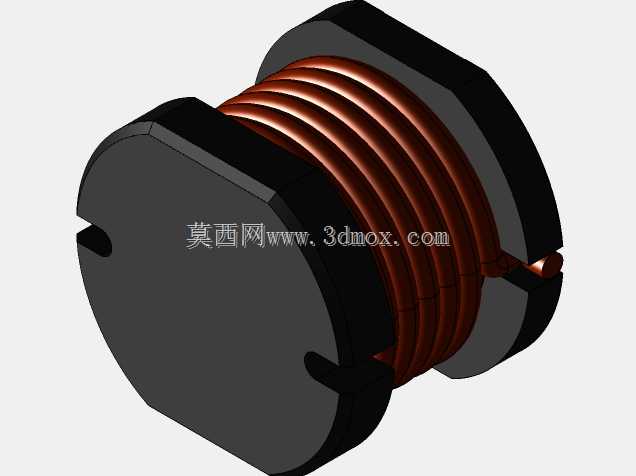

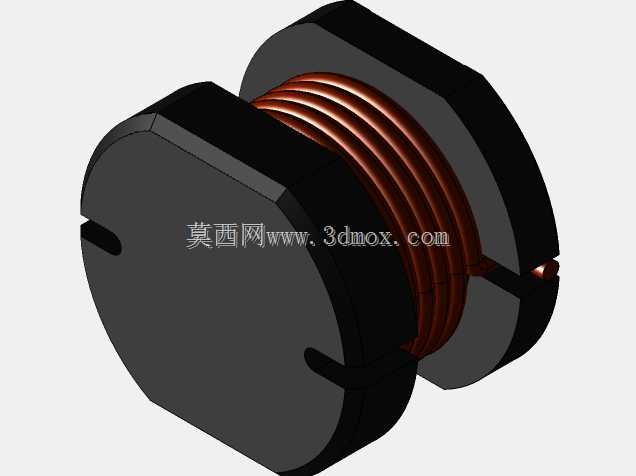

CD系列贴片功率电感器三维结构设计

本次设计的贴片功率电感器，是面向表面贴装生产工艺打造的被动电子元件，覆盖CD43、CD54、CD73、CD75、CD104、CD105等主流尺寸规格，可适配不同功率等级、不同安装空间的电路板设计需求。这类贴片电感广泛应用于消费电子、工业控制、汽车电子、通讯设备等领域的电路中，承担电源回路储能滤波、DC-DC转换升压降压、高频噪声抑制、大电流回路扼流等核心功能，是开关电源、信号处理模块、电源管理单元中不可或缺的基础元件。

从产品功能特性来看，该系列电感采用磁屏蔽结构设计，上下磁体将绕制的漆包铜线完全包裹，能够有效降低工作过程中的漏磁现象，减少电感自身对周边电路元件的电磁干扰，同时也能抵御外部电磁杂波对电感性能的影响，提升电路整体的工作稳定性。绕线采用多圈扁平漆包铜线紧密排布的结构，在有限的体积内最大化导线截面积，降低直流电阻，提升电感的额定电流承载能力，避免大电流工况下出现电感饱和、温升过高的问题，适配大电流输出的电源回路使用需求。磁体采用带缺口的拼装结构，既能够固定内部线圈的位置，避免生产、使用过程中线圈移位导致的参数偏移，也能在磁体闭合后形成闭合磁路，保障电感量的稳定性。

在设计思路上，该系列电感采用参数化设计逻辑，不同型号的尺寸、线圈匝数、磁体规格均可通过参数调整快速生成，能够快速匹配不同电路的电感量、电流承载能力需求，缩短产品选型适配的开发周期。外形设计完全符合SMD表面贴装工艺的要求，整体为规整的扁圆柱结构，底部为平整的贴装面，两个引出端从磁体底部引出，可直接通过回流焊工艺贴装在PCB焊盘上，无需额外的插装工序，适配自动化高速贴片机的生产要求，能够大幅提升电路板的组装效率。

从安装边界来看，不同型号的电感对应不同的占位尺寸，在PCB布局时可根据电路功率需求选择对应规格，贴装时需预留对应长宽的焊盘位置，高度方向需根据元件厚度预留足够的装配空间，避免与外壳、周边高元件出现装配干涉。该系列电感的结构设计充分考虑了自动化生产的需求，外形规整无突出异形结构，能够适配编带包装的供料方式，满足大批量电子组装生产的使用要求。
