分段式长跨度重载吊装平衡吊梁结构

　　现场做过长形大件吊装的工程师都清楚，直接用钢丝绳兜吊细长工件很容易出两类问题：一是吊点间距不足，工件受弯产生挠曲变形，尤其是薄壁、长筒、长条状构件，侧向刚度本来就弱，两吊点起吊后中段下挠量往往超差；二是钢丝绳夹角过大，吊索水平分力会对工件端部形成挤压，甚至把法兰、管口、加工面勒伤。这套四段拼接的长吊梁就是针对这类工况做的承载工装，把吊点从工件两端转移到梁体下方的多个吊耳上，让被吊工件的受力从大跨度两点受弯变成多点承托，吊装姿态也更容易保持水平。

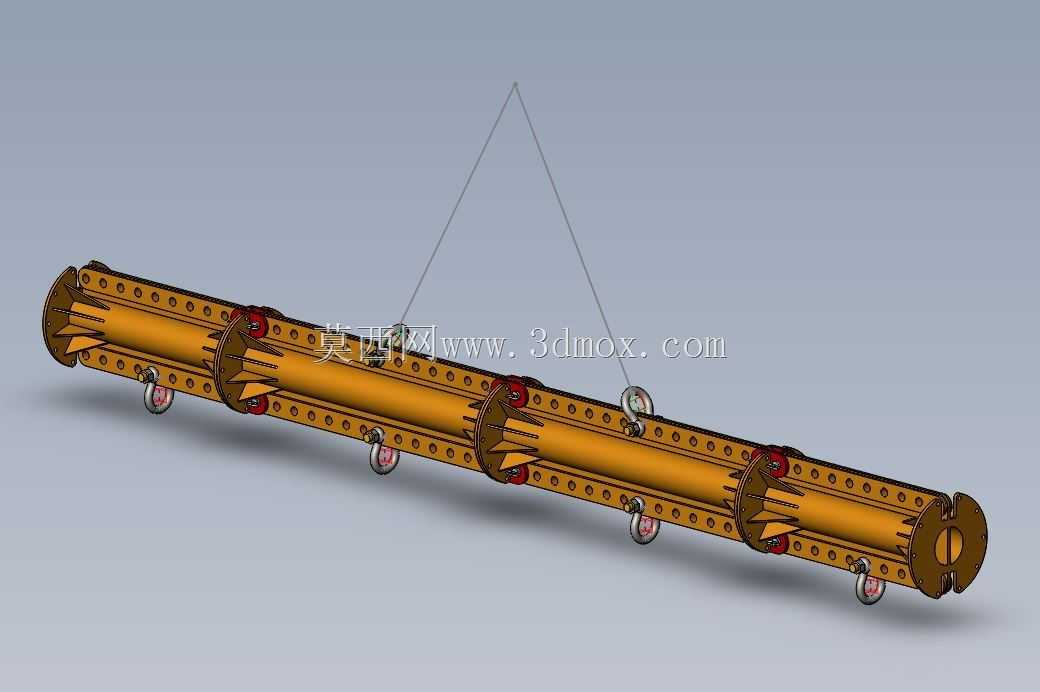

　　梁体主体采用圆筒形镦铸节段，四节梁段通过端部法兰盘沿轴向对接，法兰周向均布螺栓孔，现场可以根据被吊物长度增减节段，不用为每一种长度的工件单独做整根吊梁，储运时也能拆成短段，货车运输、车间周转都更方便。选圆管截面做主梁不是随意定的：圆管对任意侧向方向的抗弯截面模量一致，吊装时梁体受扭、受横向风载或者工件偏载时，不会像工字梁那样在弱轴方向突然失稳；而且封闭截面的抗扭刚度远高于开口型材，多点起吊时索具受力不均产生的扭转力矩能被梁体自身消化，不会出现整根梁拧转的情况。梁段外表面沿轴向排布多组加强孔位与筋板，对接法兰内侧加设径向支撑筋，把螺栓预紧力和起吊拉力均匀扩散到管壁，避免法兰根部应力集中开裂。

　　梁体上方的主吊点集中在中段位置，两根主吊索从梁顶吊耳向上汇聚到起重机吊钩，形成稳定的三角形吊挂几何，起吊瞬间梁体的受力路径非常清晰：吊钩载荷通过主吊索传到梁体中部，再沿圆筒梁向两端传递，分配给下方各个分吊点。梁下沿轴向布置了多个可滑动的起重吊耳，每个吊耳自带滚轮卡座，卡在梁体预设的轨道槽上，可以顺着梁长方向任意挪动位置，对准被吊工件上的预制吊点后再锁止。这种可调吊点设计适配性很强，吊长管材时把吊点拉开到两端附近，减小工件跨中弯矩；吊多件并排工件时，可以把吊耳按工件间距排布，一次起吊完成多件转运；吊重心偏移的异形件时，还能微调吊耳位置让整组吊具的合力重心对准吊钩垂线，起吊后不会出现一头高一头低的倾斜。

　　实际作业里这类吊梁常用在钢结构车间吊运长型钢、管道预制场吊运整段工艺管、风电车间吊运长轴类零件、港口货场吊运长捆型材，也会在设备安装现场用来抬吊外形细长的塔器内件。和普通焊接工字吊梁比，分段圆管梁的自重更轻，同等起重吨位下圆管截面的材料利用效率更高，长跨度下梁体自身的下挠量更小，吊装时不会因为梁体变形额外带歪工件。对接法兰的螺栓孔采用配钻加工，每节梁段端面在镦铸后做精加工，保证拼接后整根梁的直线度，多节连起来不会出现弯折拐点，载荷传递顺畅。梁体两端做了封板封堵，避免雨水、粉尘进入管腔造成内部锈蚀，长期露天存放也不用频繁做内壁防腐维护。

　　安装边界上，拼接时要保证每对法兰的螺栓按对角顺序紧固，预紧力均匀一致，所有对接面贴合无间隙；下方滑动吊耳调整到位后，必须插入定位销锁定，防止起吊过程中吊耳受索具横向力滑动移位；主吊索的夹角要控制在合理范围，夹角过大会加大梁体中部的横向压弯载荷，过小则会降低整体起吊高度，要根据现场吊钩的净空高度提前选配索具长度。梁体上预留的各个吊点位置都做了载荷标识，现场排布吊耳时要核对每个吊点的承载上限，避免单点超载。整套结构把长跨度承载、模块化拼接、吊点无级可调这几个吊装现场的核心需求整合在一起，既解决了细长工件吊装变形的痛点，也兼顾了工装本身的转运、存储和多工况复用，结构细节完全围绕起重作业的实际受力逻辑展开，没有多余的冗余设计。
