十吨级带吊索吊梁敞口焊接废料斗

　　车间里的金属切屑、冲压边角料、切割余料和报废小件，往往不是靠人工一筐一筐转运就能解决的问题。废料堆积在机床周边、切割工位或装配通道旁，既占用作业面，也会带来划伤、绊倒和叉车频繁穿插的风险。十吨级带吊索吊梁废料斗的设计，正是围绕这类高频、重载、粗放但又必须安全可控的厂内物流场景展开。

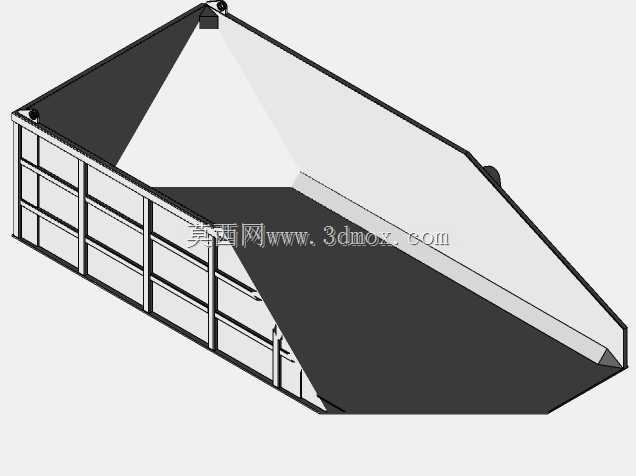

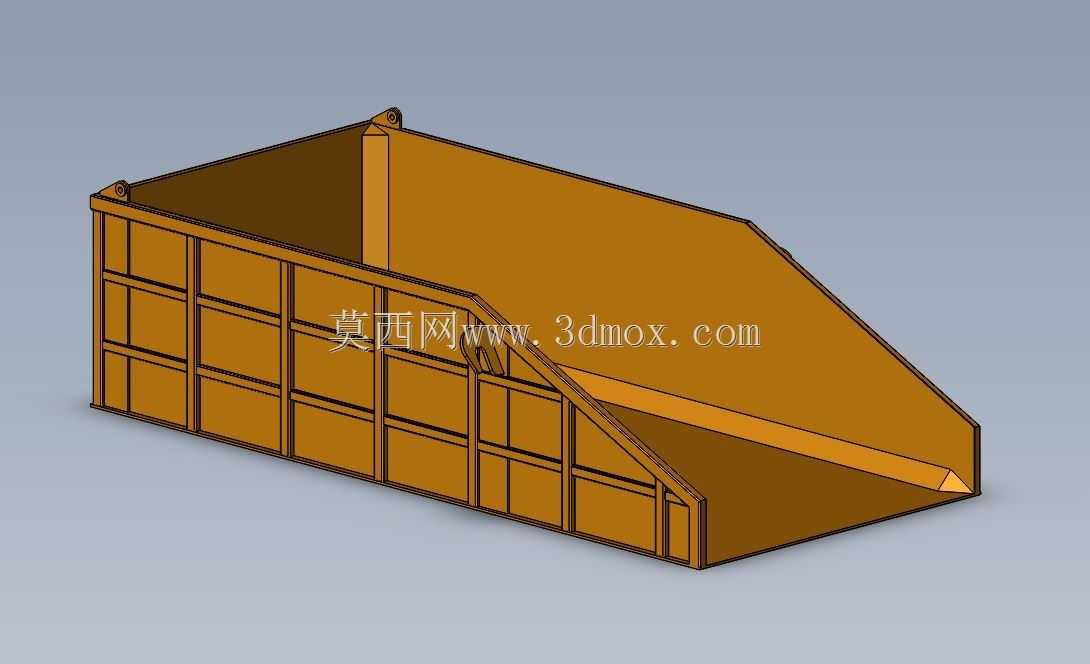

　　该料斗采用敞口斜壁箱体形式，整体轮廓接近长方形盛料容器，一端侧壁向外倾斜，形成较大的投料和卸料导向面。作业人员可以从平台、手推车或输送带旁将废料直接推入斗内；行车起吊后，物料在重力作用下沿斜壁滑移，便于在指定废料区完成倾卸。与普通直立箱斗相比，斜壁结构减少了卡料和残留，尤其适合长条边角料、不规则钢块、机加工切屑等流动性较差的物料。

　　从结构上看，料斗侧壁不是单块薄板简单围焊，而是采用外侧纵横加强筋形成格栅式框架。竖筋与横筋把侧板分隔成多个受载区域，能够抑制薄板在满载、冲击投料和吊装过程中的鼓胀变形。底部承载区域承担主要重量，设计时需要重点保证底板与侧壁、底框架之间的焊缝连续可靠，避免局部应力集中。废料投放常常伴随冲击，工件从一定高度落入斗内时，底板和下角部会承受瞬时载荷，因此边角过渡、筋板布置和焊缝方向都要围绕抗冲击来处理。

　　料斗上部设置吊梁及吊索连接点，使整个容器可以直接由车间桥式起重机、门式起重机或叉车吊具进行吊运。吊梁的作用不只是提供挂接位置，更重要的是平衡多点起吊时的力流，让吊索角度、吊点高度和箱体重心保持协调。吊点位于箱体上部区域，起吊后料斗保持稳定姿态；在倾卸作业时，可通过配合相应吊点或外部牵引，使废料沿敞开斜面排出。吊耳、销轴和连接部位需要按照重复载荷工况考虑，不能只按静态满载重量粗略估算，因为现场起升、制动、急停和摆动都会产生附加动载。

　　在尺寸边界方面，这类料斗需要同时满足装载容积、车间通道、起重机起升高度和废料堆放区的限制。箱体长度和宽度决定一次可容纳的废料量，也影响叉车或行车转运时的回转空间；高度则关系到人工投料的便利性以及吊索在安全角度下的有效长度。若料斗过高，侧面投料困难；若过低，容积不足，转运次数增加。斜壁角度需要在“尽量多装料”和“卸料顺畅”之间取得平衡，角度过缓会导致长条料和潮湿切屑滞留，过陡又会牺牲有效容积并增加整体高度。

　　实际布置时，还要关注料斗落地后的稳定性。满载废料的重心随物料形状和堆积状态变化，底框架应提供足够支承面积，防止落地不平或局部受压时发生歪斜。对于需要叉车配合的场合，底部结构可预留叉取空间或加强支承梁；对于以行车吊运为主的工位，则应保证吊索不会与侧板锐边直接摩擦，必要时在接触位置设置护角或圆滑过渡。

　　建模时，箱体钢板、加强筋、吊梁、吊耳和底部支承框架应分别按真实装配关系构建，焊缝区域可通过实体贴合和板件搭接体现。侧板的格栅筋条不仅是外观特征，更是判断刚度和工艺合理性的关键；吊点位置需要与箱体中心线、重心和斜壁形态联动校核。敞口边缘应保留适当补强，防止长期碰撞后产生波浪变形。

　　这种废料斗常见于机械加工车间、钢结构预制厂、焊接工段、冲压车间和维修工区。它既可以作为固定工位的临时收集容器，也可以作为厂内不同工序之间转运散装金属废料的起重盛具。设计的核心不在于复杂机构，而在于把板厚、筋距、吊点、斜壁角度、底架支承和现场操作空间统一起来，使料斗在反复装载、起吊、倾卸和落地冲击中保持结构稳定。
