奥德赛X86架构迷你工控主机结构设计

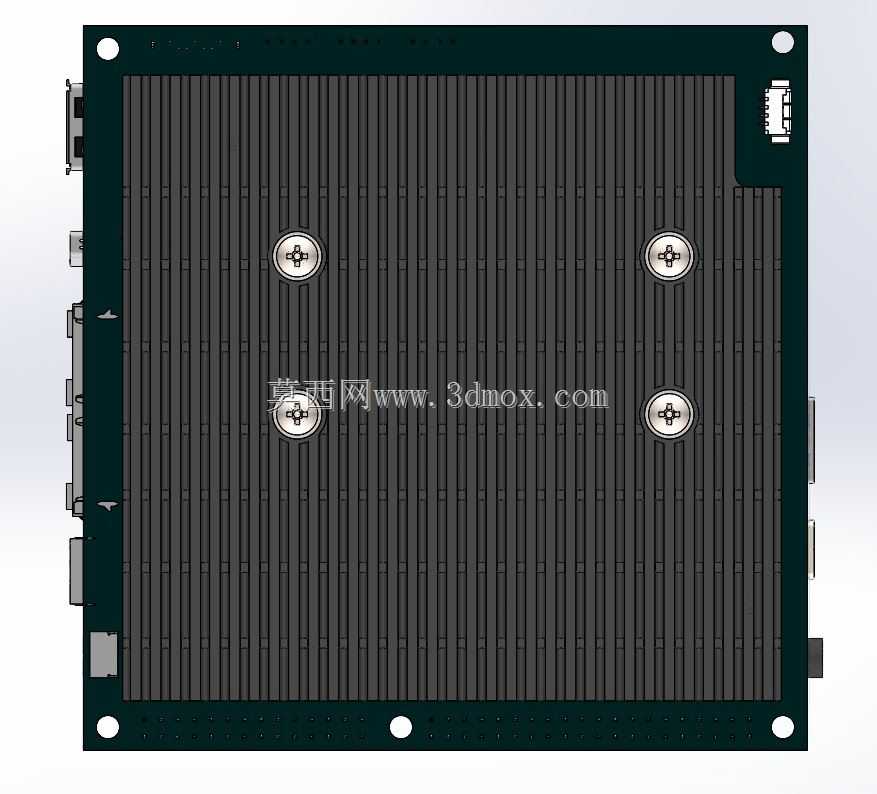

　　这款迷你主机的结构设计围绕嵌入式部署与多场景适配展开，核心定位是兼顾通用计算与硬件二次开发的边缘计算节点，可直接嵌入工业控制柜、智能终端设备、小型机器人控制舱、自助服务终端内部作为主控单元使用，相比传统工控机体积压缩70%以上，同时保留完整的接口扩展能力，适配狭小安装空间下的算力部署需求。从结构布局来看，PCB板采用多层沉金工艺设计，核心计算区域覆盖整体式铝挤散热鳍片，鳍片高度控制在18mm以内，与板载元件预留2mm安全间隙，避免散热结构与周边电容、接口产生干涉，鳍片底部通过导热硅脂与CPU、内存颗粒、主控芯片直接接触，无风扇被动散热结构可满足0-60℃环境下的持续稳定运行，消除风扇转动带来的粉尘吸入与机械故障风险，

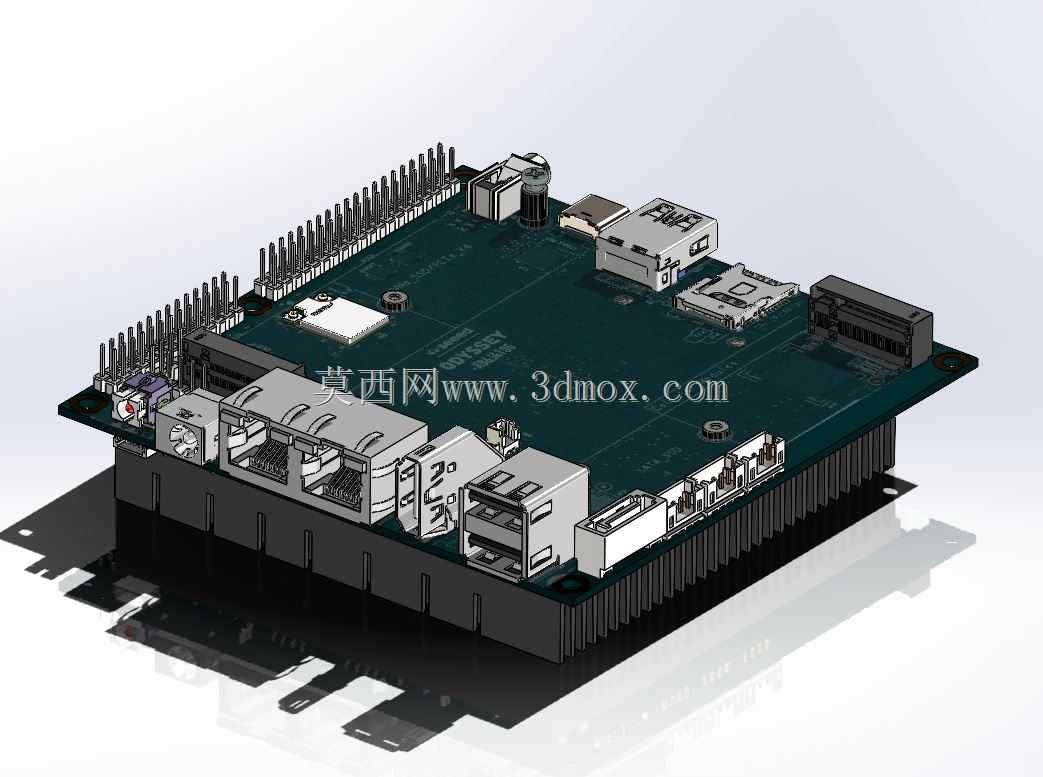

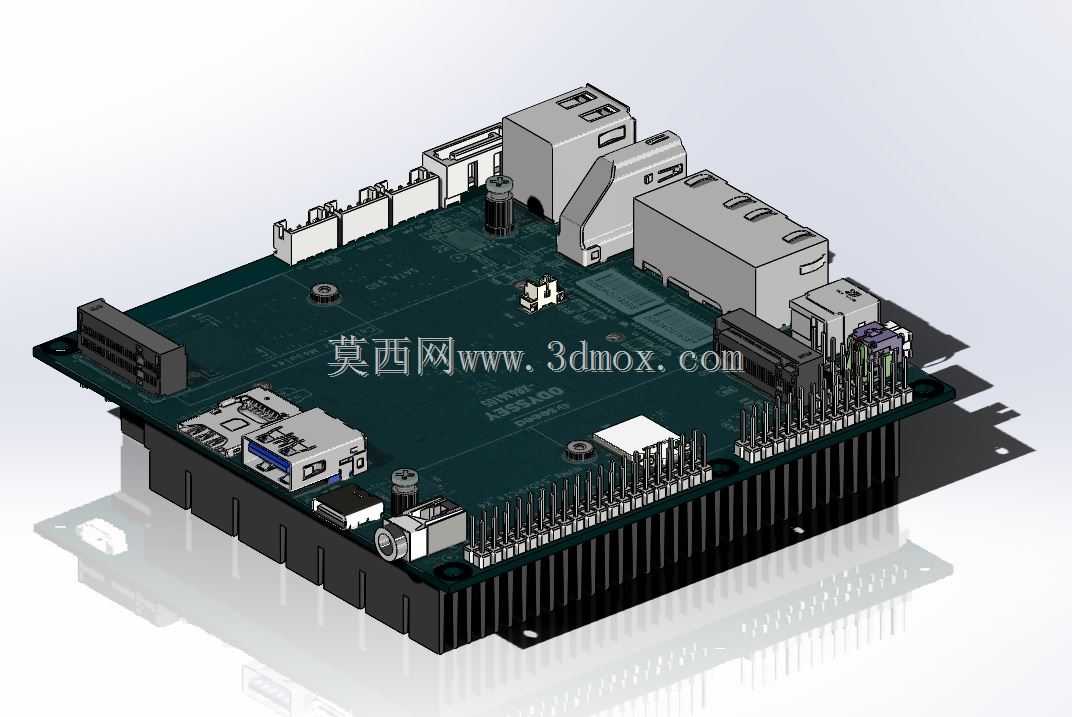

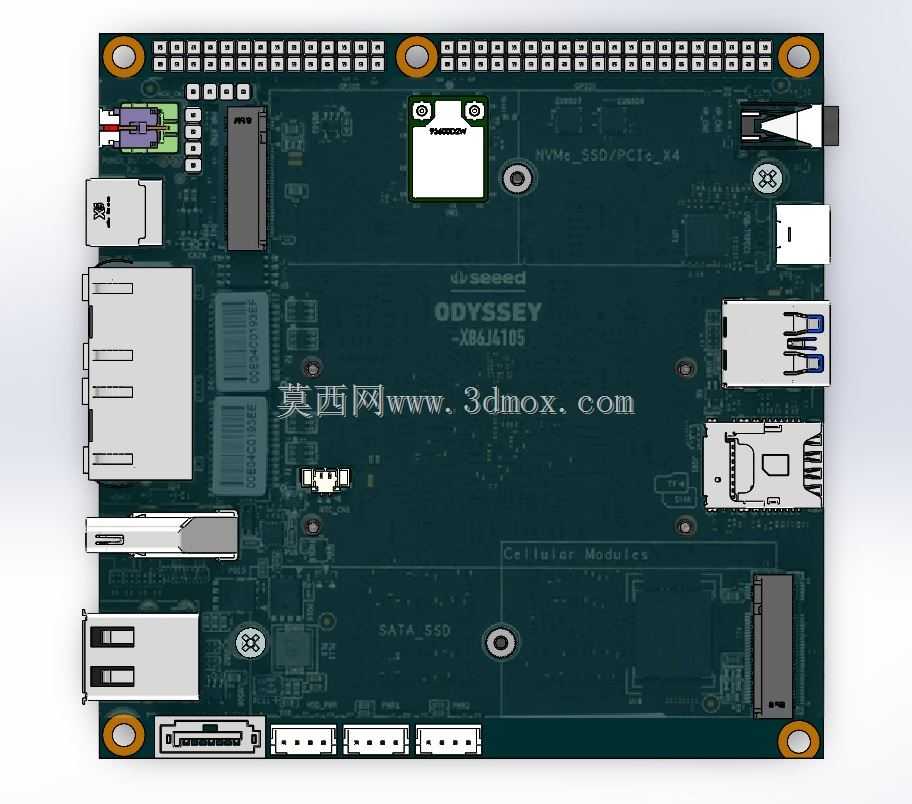

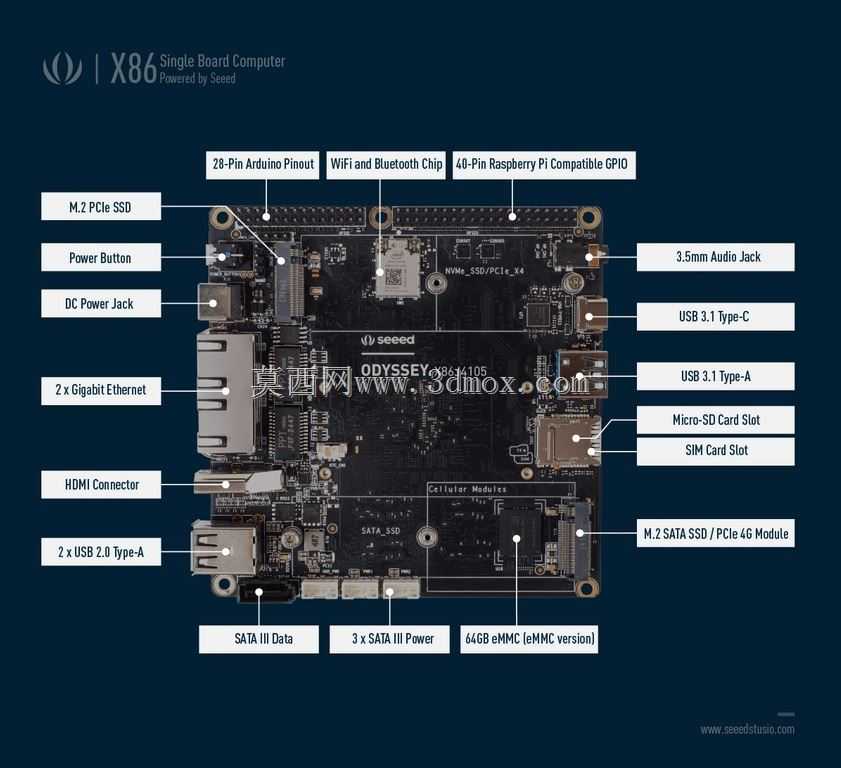

　　适配长期无人值守的工业部署场景。板载接口布局充分考虑现场接线的操作便利性，双RJ45千兆网口并排布置在板边同一侧，支持链路聚合与双网段独立通讯，可同时连接内网设备与外网通讯链路；三个USB3.0接口与Type-C接口相邻布置，兼顾高速数据采集与外设扩展需求；HDMI接口与音频接口布置在网口同侧，方便外接显示设备与音频输入输出；板边预留40Pin GPIO排针，完全兼容Arduino开发生态，可直接对接各类传感器、执行器、扩展模块，无需额外转接板，降低二次开发的结构适配成本。存储扩展区域设置标准M.2硬盘位与SATA3.0接口，可同时挂载固态存储与2.5寸机械硬盘，存储扩展位周边预留3mm安装间隙，方便用户后期升级存储容量，

　　接口处设置ESD防护电路，避免热插拔操作对核心电路造成损伤。电源输入采用宽压直流设计，支持12-19V直流输入，可直接适配工业现场常见的直流供电回路，电源接口处设置反接保护与过流保护电路，降低现场接线失误导致的硬件损坏概率。安装固定方面，PCB板四角预留M3安装孔位，孔位间距符合嵌入式工控板通用安装标准，可直接固定在标准工控机箱内部，也可通过铜柱直接固定在设备舱内的安装平面上，散热鳍片顶部预留平面，可根据部署场景额外加装主动散热风扇，满足高负载运算下的散热需求。整体结构设计充分平衡了体积、扩展性与可靠性，板载元件排布遵循信号完整性原则，高速信号线路做等长处理，接口区域做加固设计，可承受工业现场常见的振动与冲击工况，

　　板载8GB内存颗粒直接焊接在PCB上，避免金手指接触不良导致的运行故障，适合在移动设备、车载终端、户外智能设备等存在持续振动的场景下使用。从二次开发适配角度，所有接口的位置与尺寸都做了标准化对齐，用户设计配套外壳或扩展板时，可直接参照板边接口坐标做开孔设计，无需反复调整结构公差，GPIO排针的引脚定义完全兼容通用开发板标准，现有Arduino生态下的扩展板可直接插接使用，大幅缩短硬件开发周期。
