CATIA基础练习机械零件结构建模作品

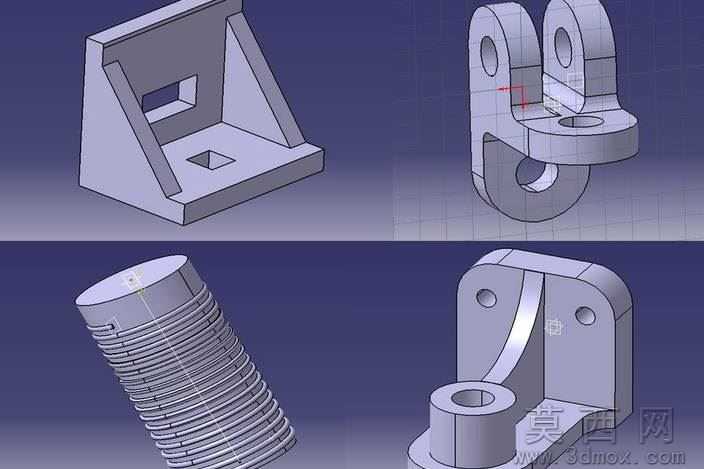

本次建模作品为CATIA V5基础练习阶段的典型机械零件结构练习成果，涵盖四类不同功能属性的机械基础构件，全程遵循三维机械建模的标准流程完成。首先针对L型带肋支撑座构件，建模初始阶段先绘制底座的二维轮廓草图，精准约束底座的长宽尺寸、方形安装孔的位置与边长参数，通过凸台拉伸命令生成底座实体后，再绘制垂直支撑板的轮廓，同步添加三角形加强肋的结构特征，肋板的厚度、与底座和支撑板的衔接角度都经过参数化约束，保证支撑结构的力学合理性，建模过程中特意保留了支撑板上的方形镂空结构，既还原零件的减重设计，也练习了凹槽切除命令的使用规范。其次是双耳铰接座构件，建模时先确定两个铰接耳板的中心距参数，分别绘制耳板的圆形轮廓与同轴的铰接通孔草图，通过拉伸生成耳板实体后，对耳板边缘做等半径圆角处理，底部的连接基座与耳板采用合并特征完成布尔运算，基座上的沉头安装孔通过孔命令一键生成，精准还原了铰接类零件的同轴度要求。第三类为波纹套类构件，建模核心在于螺旋特征的运用，先绘制圆柱基体的轮廓拉伸生成基础实体，再通过螺旋线命令定义波纹的螺距、圈数与截面轮廓，沿螺旋线路径扫掠生成连续的波纹凸起结构，过程中反复调整波纹的截面半径与螺旋升角，保证波纹结构的均匀过渡，同时对圆柱端面做倒角处理，符合机械零件的加工工艺要求。最后一类为单耳带支撑座构件，建模时先完成底部方形安装底座的拉伸，再绘制垂直支撑板的轮廓，支撑板上的两个安装通孔采用线性阵列命令快速生成，保证孔位的间距精度，前方的铰接筒与支撑板通过凸台拉伸合并，铰接筒的内孔与外圆保持同轴约束，所有构件的建模过程都严格遵循草图全约束、特征参数化的原则，每一步特征都保留了可编辑的参数，方便后续修改调整，同时对所有零件的锐边都做了工艺圆角处理，还原真实机械零件的加工细节，整体建模过程覆盖了草图绘制、凸台拉伸、凹槽切除、肋特征、扫掠、阵列、圆角倒角等CATIA基础建模命令，是基础阶段掌握机械零件建模逻辑的典型练习案例，所有零件的结构比例都参考通用机械零部件的常规尺寸设定，没有出现结构干涉、参数矛盾的问题，完整呈现了从二维草图到三维实体的标准化建模思路。
