水下潜水激光指示装置结构设计

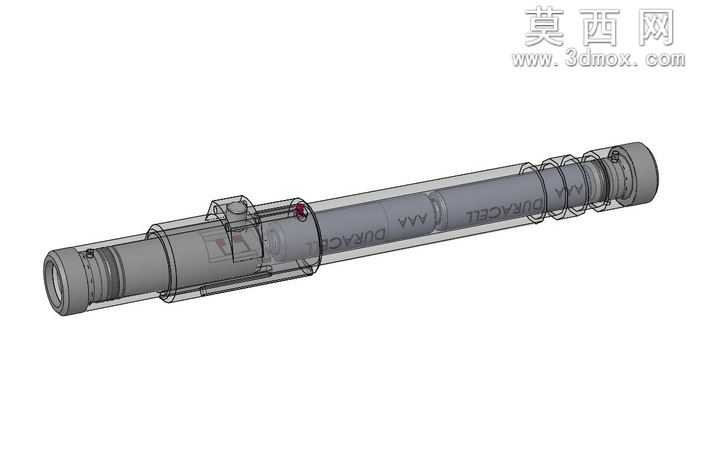

本作品为适配水下作业场景的激光指示装置三维建模成果，整体采用长筒式紧凑结构设计，依托三维建模软件完成全参数化零件绘制与总装配合，完整还原装置的内部组件排布与外部密封结构。建模过程中首先完成筒身主体的轮廓绘制，采用薄壁圆筒结构作为装置的承载基体，筒身分段设置多道环形密封卡槽，用于安装防水密封圈，保障装置在水下环境中的水密性能，建模时对卡槽的公差配合进行了参数化约束，确保密封圈安装后可达到预设的压缩量，满足深水环境下的防水要求。内部结构建模完整还原了电池仓、激光模组、触发开关的排布逻辑，电池仓适配通用干电池尺寸，建模时预留了电池正负极接触弹片的安装空间，激光模组部分单独绘制了聚焦透镜、激光二极管的装配结构，可直观展示激光发射的光路通道。触发结构采用磁力驱动设计，建模时还原了外部磁吸触发件与内部开关的对应位置关系，无需在筒身开设贯通的按键孔位，进一步提升了装置的整体密封可靠性。前端窗口部分采用透明耐压材质建模，设置了窗口压盖的螺纹连接结构，可将透明镜片压紧在筒身前端，配合密封垫实现前端的水密防护。材质渲染阶段，筒身主体赋予高强度铝合金哑光材质，密封圈赋予黑色橡胶材质，内部电池赋予对应品牌的电池外观材质，前端镜片赋予高透玻璃材质，通过渲染调整不同材质的反光、折射参数，清晰区分内部各组件的结构边界，同时通过半透明渲染效果展示筒身内部的组件排布，无需拆分装配体即可直观查看内部结构。整体设计围绕水下使用的耐压、防水、耐腐蚀需求展开，结构紧凑便于潜水时手持携带，激光指示功能可满足水下探索时的目标指向、鱼群吸引等使用需求，建模过程中对所有活动配合部位均添加了配合约束，可实现装配体的动态干涉检查，验证各组件装配后无结构冲突，保障设计方案的可加工性与实际使用可靠性。
