印刷线路板用直插式小型电源变压器

　　这款小型电源变压器主要面向印刷线路板直插安装场景设计，是小功率控制板、家电控制模块、工业低压信号板卡上常见的电能变换部件，核心作用是将工频交流市电转换为板载电路所需的低压交流电源，同时实现初次级侧的电气隔离，避免强电侧的电压串入低压弱电回路，保障后端控制芯片、信号电路的运行安全。

　　从实际应用场景来看，这类变压器常出现在小型家电控制板、工业传感信号采集板、低压供电的通讯接口板、简易充放电控制模块上，适配板上空间紧凑、安装高度受限的布局需求，不需要额外的固定支架，依靠引脚波峰焊即可完成与PCB的牢固连接，适合批量波峰焊生产工艺，能减少生产环节的装配工序。

　　功能特性上，该产品针对板载安装的绝缘要求做了针对性设计，初次级绕组之间设置了加强绝缘结构，可满足一次侧对二次侧4000V的介电强度要求，避免高压击穿绝缘层引发的安全隐患；绕组参数适配常规工频市电输入工况，可在220V±10%的输入电压波动范围内正常工作，适配50Hz±0.5Hz的工频供电环境，二次侧输出电压偏差控制在±5%以内，能满足大多数低压整流后稳压电路的输入要求。外壳采用符合UL94 V-0或V-2防火等级的阻燃材料制造，当板卡出现局部过流、温升异常时，外壳可起到阻燃隔温的作用，降低火情蔓延的风险。

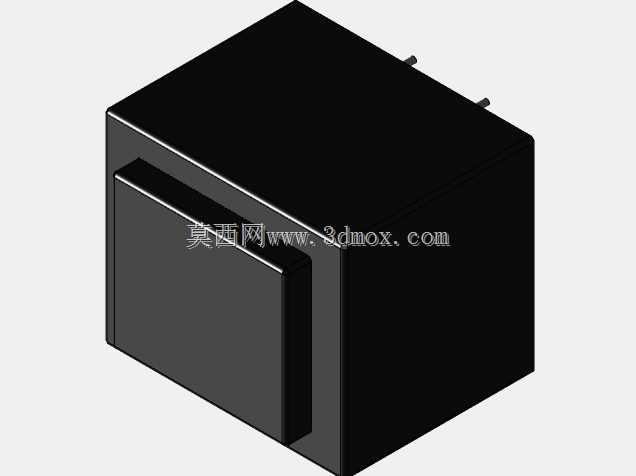

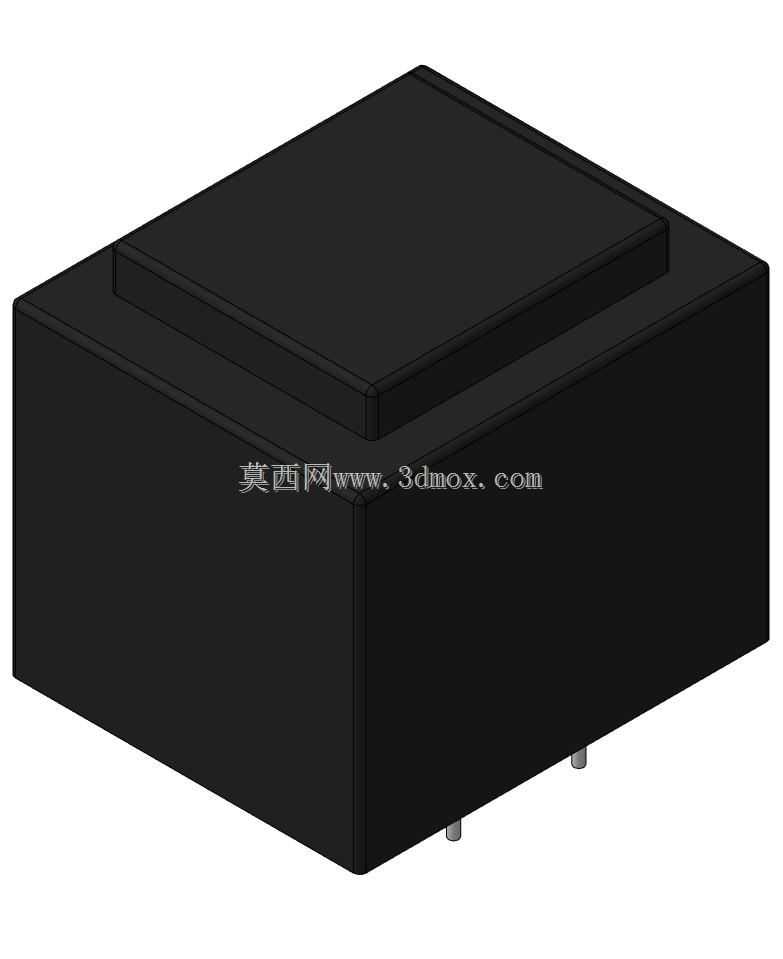

　　设计思路上，整体采用方正封闭外壳结构，顶部做了叠层台阶设计，既可以强化外壳的结构强度，避免生产运输过程中外壳受挤压变形损伤内部绕组，也能在外壳注塑环节提升材料流动性，保证外壳成型的尺寸一致性。底部伸出的直插式引脚采用标准间距设计，匹配常规PCB焊盘孔径，引脚长度经过优化，既能保证焊接时焊锡充分浸润形成可靠焊点，也不会因为引脚过长导致波峰焊后引脚残留过长，需要额外剪脚工序。外壳完全包裹内部绕组与铁芯，既可以避免生产装配过程中异物触碰绕组造成绝缘破损，也能减少绕组工作时的电磁辐射对外围板上敏感信号电路的干扰。

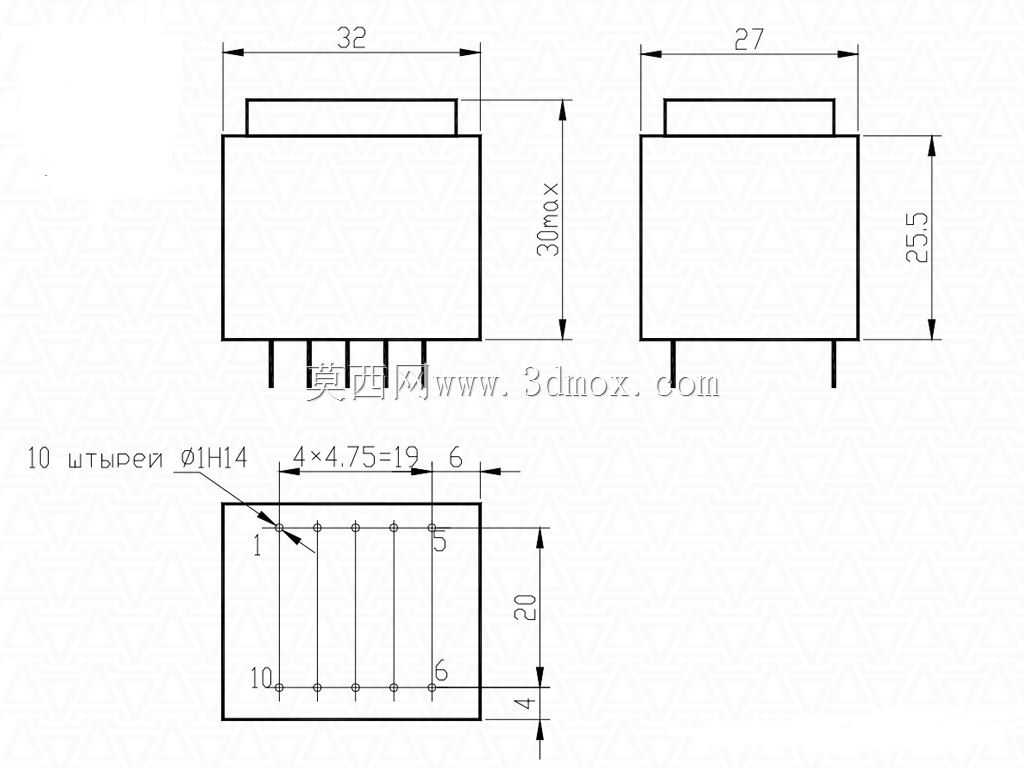

　　外形尺寸与安装边界方面，整体为方正立方体造型，长宽尺寸适配常规小功率变压器的PCB占位要求，安装时仅需要在PCB上预留对应引脚位置的焊盘，以及匹配外壳投影的禁布区域即可，不需要额外预留螺丝固定位，可有效节约板上的布局空间。安装高度控制在小功率板载元件的常规高度范围内，不会因为元件过高影响板卡后续的外壳装配，引脚伸出外壳底部的长度统一，可适配1.2-2.0mm厚度的常规FR4印刷线路板，焊接后元件与PCB表面保持合理间隙，既可以避免焊接时助焊剂残留堆积在元件底部难以清理，也能预留一定的散热空间，保障变压器长期工作时的温升处于合理区间。

　　在结构细节处理上，外壳合模缝位置做了错位咬合设计，可避免长期使用过程中外壳出现开裂松脱，引脚与外壳结合位置做了密封固定处理，可阻挡波峰焊过程中助焊剂蒸汽进入外壳内部腐蚀绕组漆包线，提升产品的长期运行可靠性。整体结构没有多余的突出结构，适合编带包装后进行高速贴装或自动插装工序，适配规模化电子制造的生产需求。
