Palacita自定义深孔加工专用车床

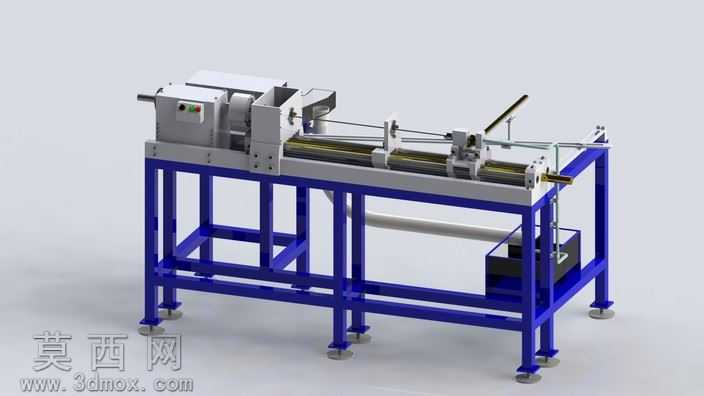

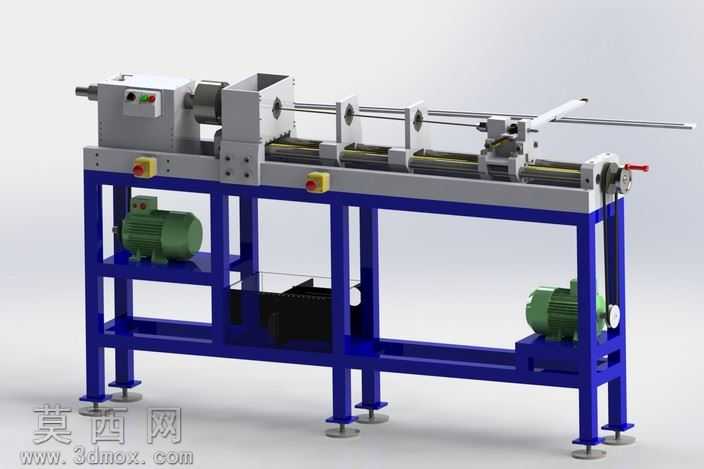

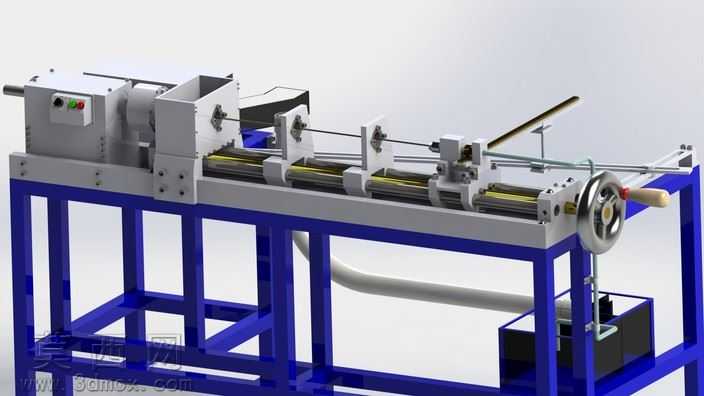

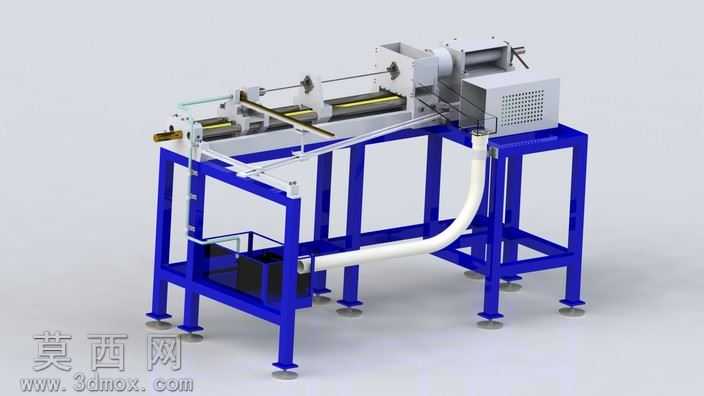

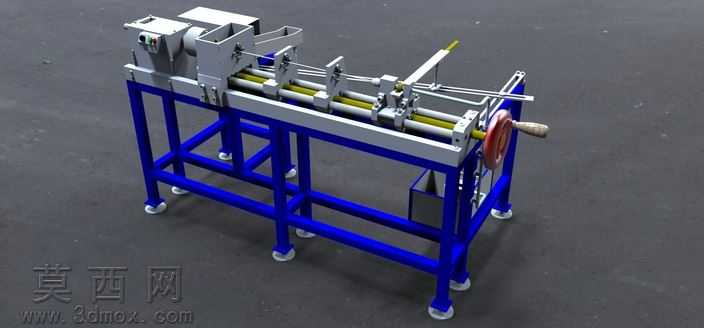

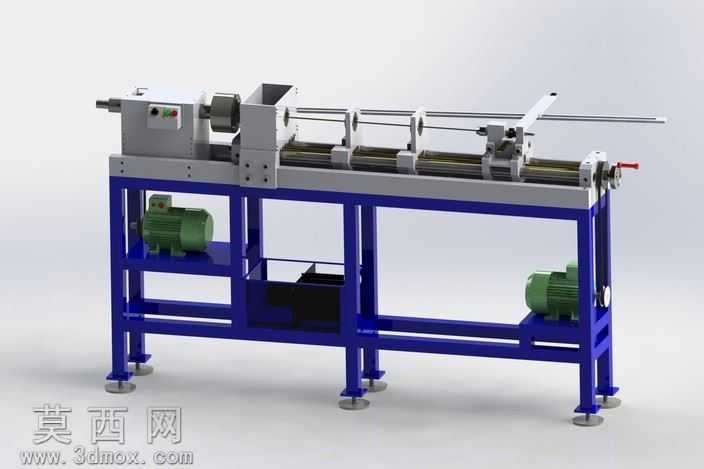

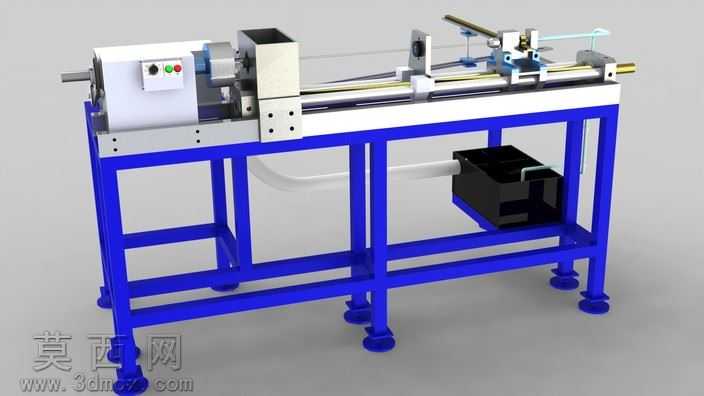

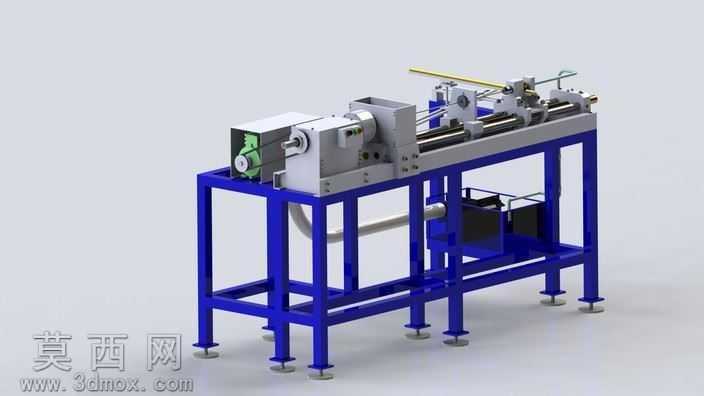

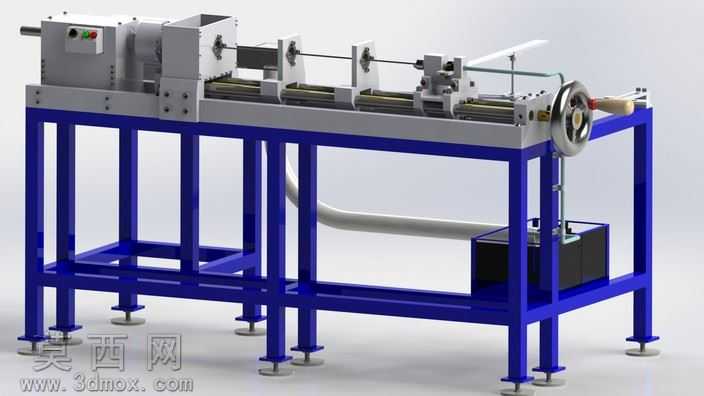

本款Palacita自定义车床是针对深孔加工场景定制设计的专用加工设备，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了干涉校验，确保各运动部件运行无卡滞、无碰撞。模型渲染阶段采用工业设备常用的金属材质与喷塑材质区分，床身机架赋予蓝色喷塑质感，导轨、主轴、进给杆等传动部件赋予金属镀铬与钢材哑光质感，电机、操作按钮等外购件还原真实工业外观，整体渲染效果贴近真实设备的视觉表现，能够直观呈现设备的整体布局与结构细节。从结构设计来看，设备采用分体式双层机架结构，底部蓝色方管焊接机架通过可调脚杯实现水平调节，下层预留电机安装位与切屑收集空间，上层承载主轴系统、进给导轨与操作组件。主轴端配备独立驱动电机，可实现工件的回转运动，长导轨沿床身轴向布置，搭配可滑动的进给拖板，拖板搭载加工刀具进给机构，最大可实现1200毫米深度的深孔钻削加工，同时可适配铰刀、研磨头等不同加工刀具，完成铰孔、内孔研磨、膛线加工等多道工序。设备设计过程中充分考虑了加工工况需求，配备多组急停按钮分布在床身不同操作位置，保障操作安全；可通过调节机构适配不同口径的加工需求，配套设计有冷却与切屑筛选结构，能够在深孔加工过程中实现刀具冷却与切屑排出，避免长切屑缠绕影响加工精度。该自定义车床并非通用量产机型，是针对特定深孔加工场景开发的专用机型，建模过程中完整还原了从动力输入、主轴回转、刀具进给、机架支撑到安全操作的全部结构，各部件的装配关系清晰明确，可直接用于专用机床的结构参考、教学演示以及定制化加工设备的方案验证，能够帮助设计人员快速理解深孔加工专用车床的布局逻辑，为同类专用加工设备的开发提供完整的结构参考。
