小型台式迷你值守车床结构设计

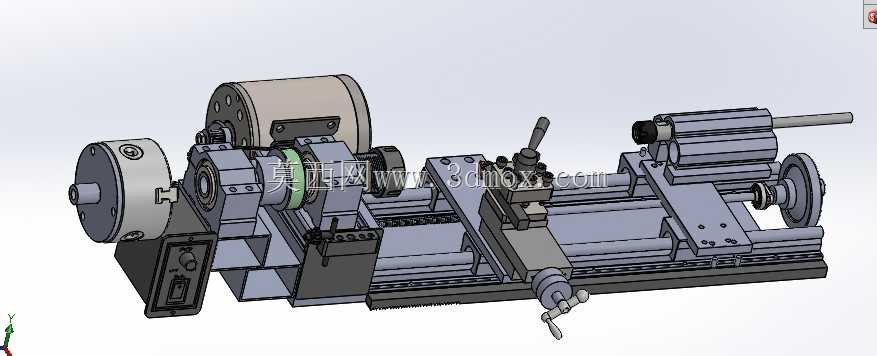

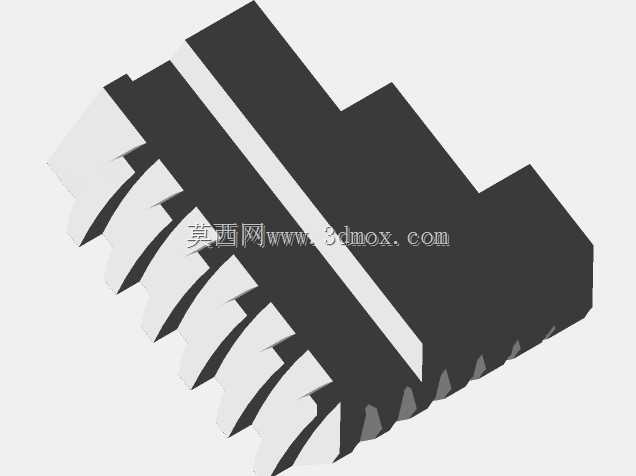

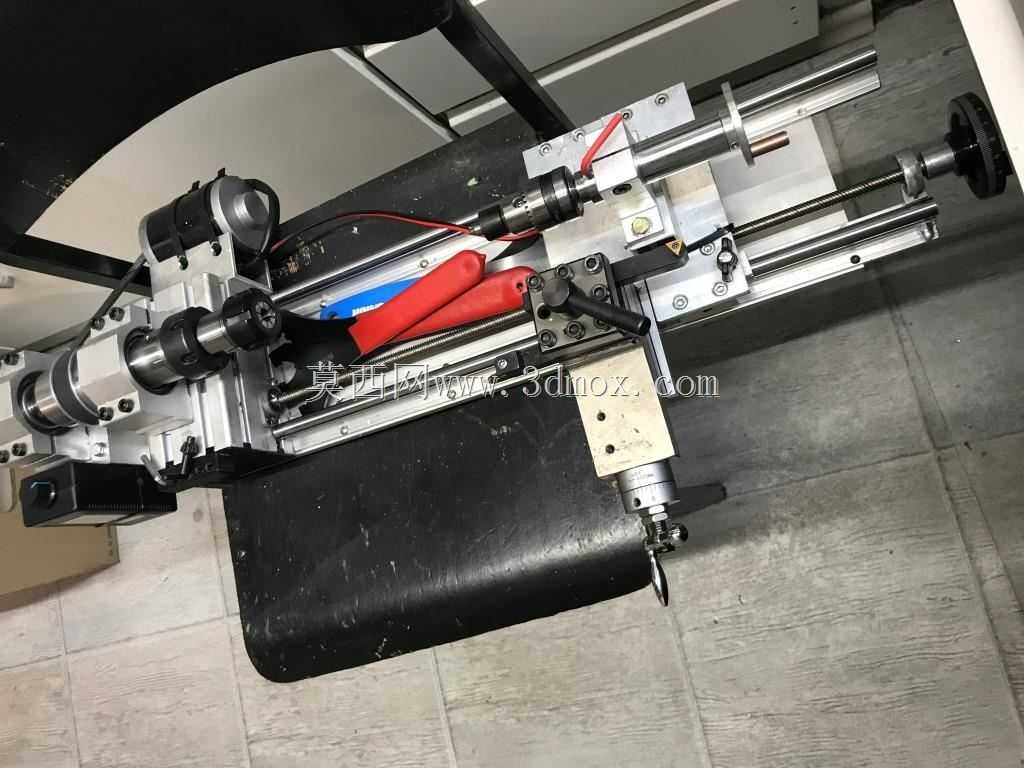

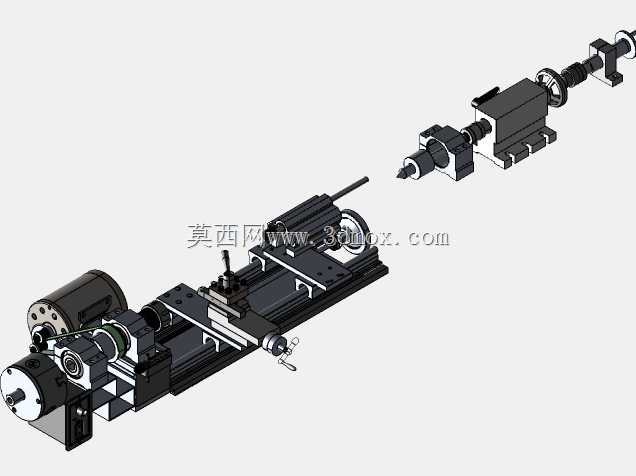

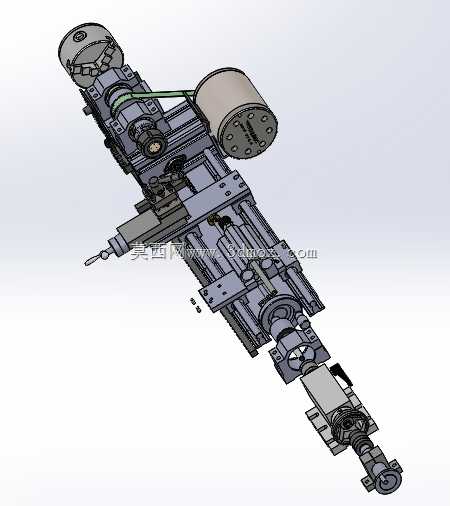

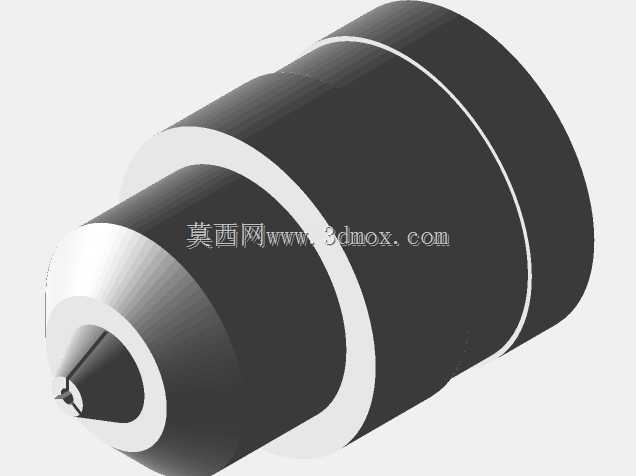

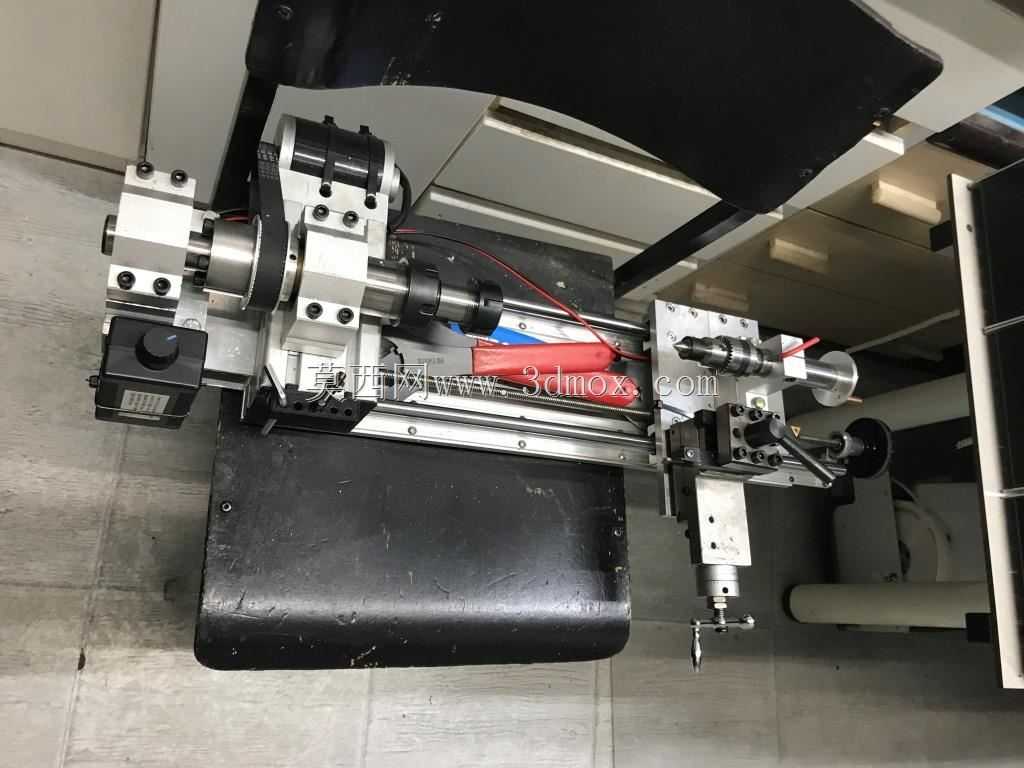

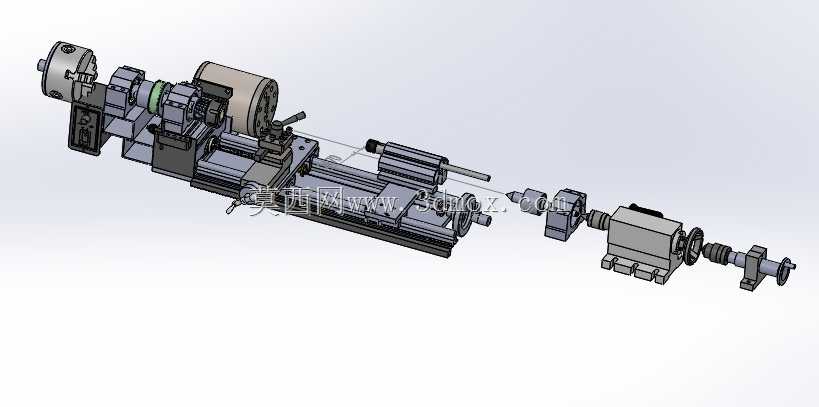

　　这款小型值守车床的结构设计，核心面向小尺寸零件的小批量精密加工场景，可覆盖个人工坊、教学实训、小型维修站点的日常金属切削需求，能够完成棒料、小型轴类、盘类零件的外圆车削、端面车削、内孔镗削、螺纹车削等常规加工工序，适配有色金属、工程塑料、软质钢材等多种材质的工件加工。从结构布局来看，整机采用卧式床身布局，主轴箱、进给拖板、尾座沿床身导轨同轴排布，主轴端配置三爪自定心卡盘用于工件装夹，可实现工件的周向旋转主运动；拖板部分采用分层式设计，中拖板实现横向进给，小拖板实现纵向进给与角度调整，刀架位置预留了标准车刀装夹位，可快速更换不同加工用途的刀具；尾座采用可滑移锁紧结构，既可以安装顶尖支撑长轴类工件，也可换装钻夹头完成钻孔、铰孔工序。

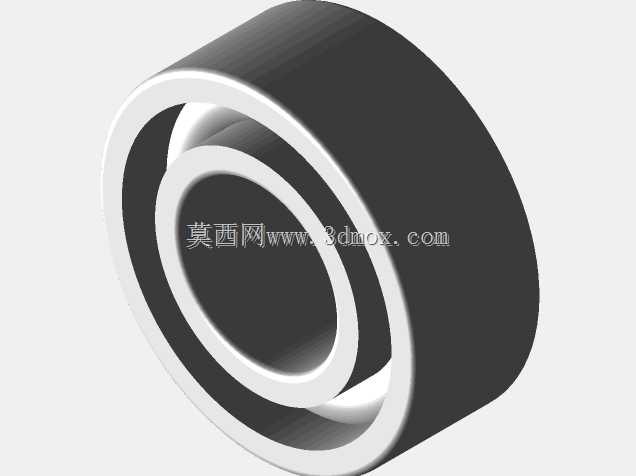

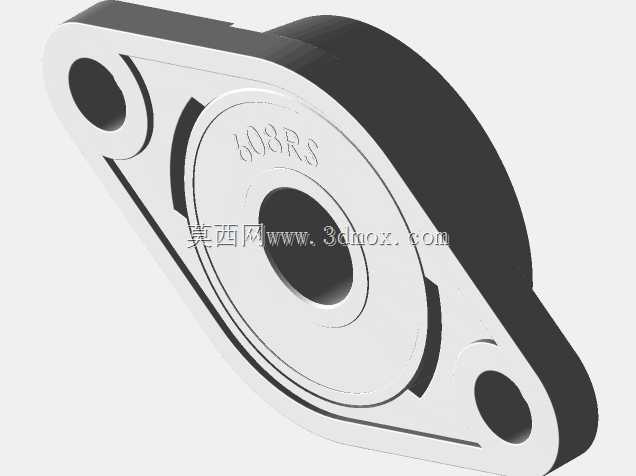

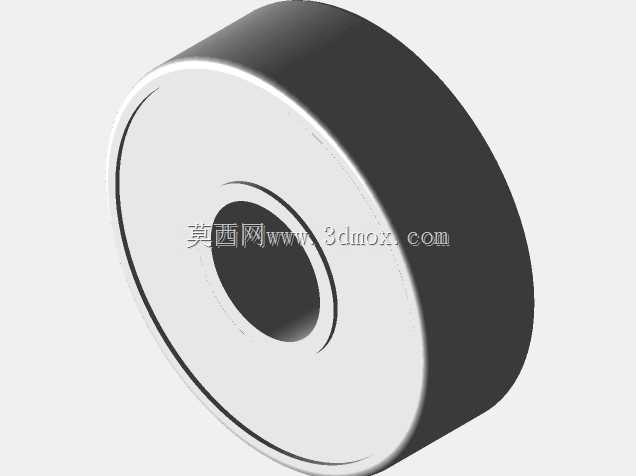

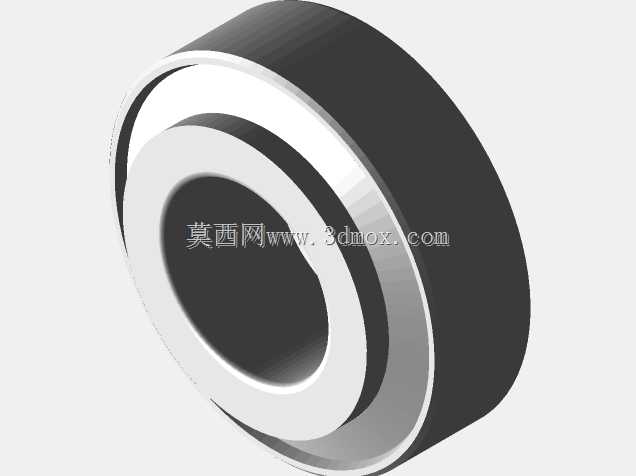

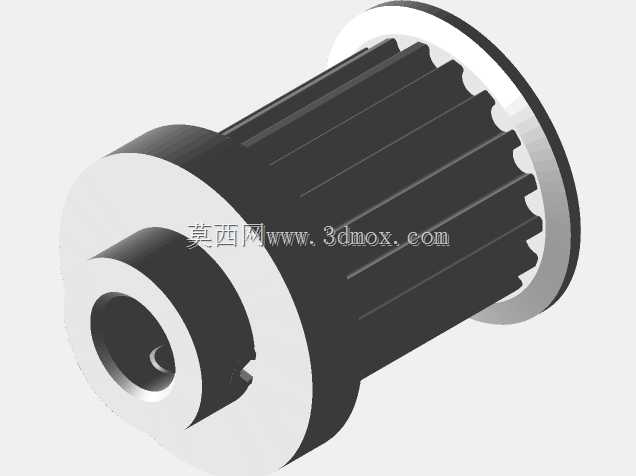

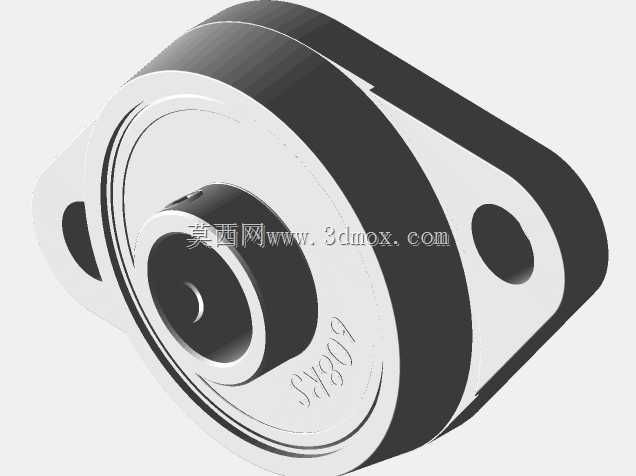

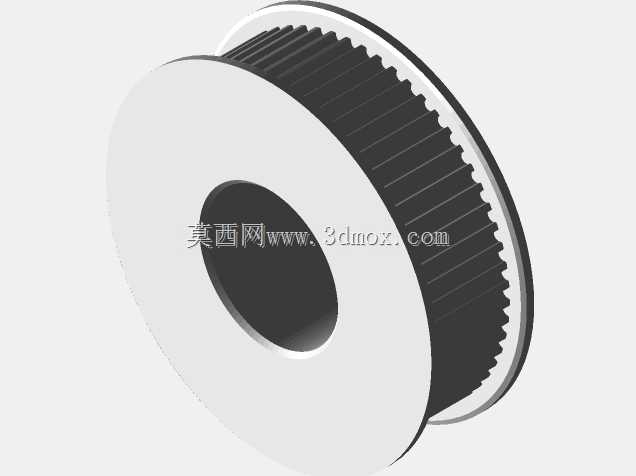

　　设计过程中充分考虑了小型设备的安装边界，整机占用台面空间紧凑，无需专门的大型设备地基，普通承重工作台即可完成安装固定，各运动部件的行程匹配小型零件的加工尺寸范围，避免了不必要的结构冗余。传动结构上，主轴传动与进给传动做了模块化拆分，既可以通过手动操作完成进给动作，也可适配简易的自动进给结构实现值守式加工，减少人工持续操作的强度，在小批量重复零件加工时，可通过预设进给行程实现连续走刀，操作人员仅需完成上下料与工序检查即可。导轨部分采用耐磨导向结构，拖板与导轨之间设置了间隙调整机构，长期使用出现磨损后可通过调整镶条恢复导向精度，保障加工尺寸的稳定性。主轴组件做了回转精度优化，轴承预紧结构可根据加工需求调整预紧力，

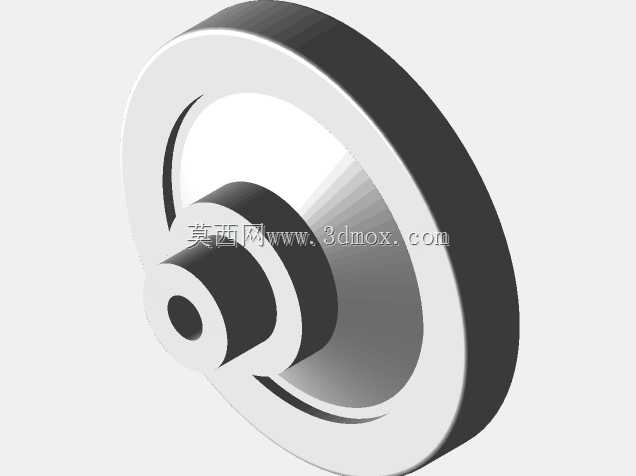

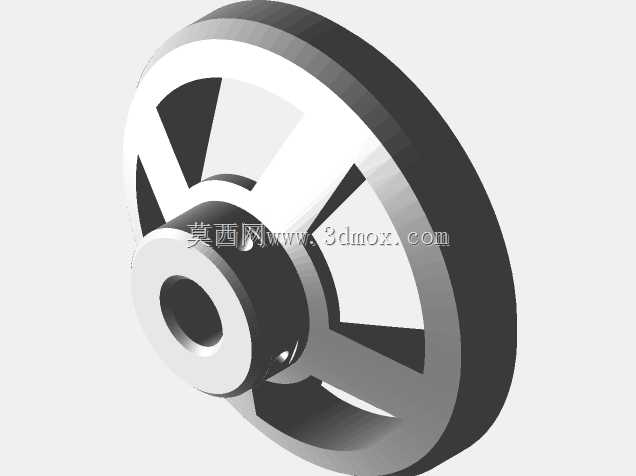

　　兼顾重切削时的刚性与精加工时的回转精度，尾座套筒的进给采用手轮驱动，锁紧机构可靠，可避免加工过程中出现位移影响加工质量。整机的各操作手柄、手轮均布置在操作人员易触及的位置，符合小型设备的操作人机工程要求，润滑点位做了集中化设计，日常维护时可快速完成各运动副的润滑保养，降低设备的使用维护门槛。
