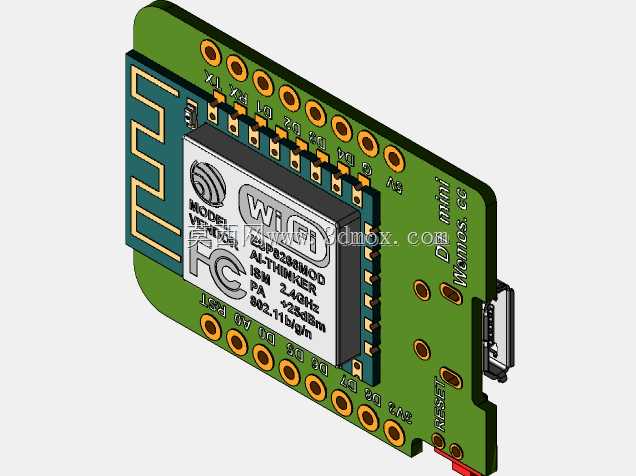

WemosD1迷你ESP8266WiFi开发板结构设计

　　这款迷你WiFi开发板的三维结构设计，完全围绕嵌入式物联网项目的快速落地需求展开，在做结构建模的时候，首先要考虑的就是这类开发板在实际项目里的安装适配场景——不管是学生做课程设计的小型智能硬件原型，还是工程师做工业现场的小型数据采集节点，或是智能家居DIY场景里的传感控制终端，这类板卡往往需要塞进非常局促的安装空间里，所以整体外形做了紧凑的窄长布局，板边的排针孔位严格按照标准2.54mm间距排布，既可以直接插在面包板上做快速原型验证，也可以通过排针焊接到自定义载板上，还能利用板边预留的安装孔位配合铜柱做独立固定，适配不同的安装固定需求。

　　从功能布局的结构设计逻辑来看，板载的ESP8266模组放置在板卡核心区域，周边的走线避让、铺铜区域都做了结构层面的预留，避免三维结构干涉的同时，也给射频部分留出了足够的净空区域，保证WiFi信号的收发性能不会被周边结构件遮挡。板侧的MicroUSB接口位置做了结构强化的凸台设计，实际使用中频繁插拔数据线的时候，不会因为外力拉扯导致焊盘脱落，接口的外凸尺寸严格控制，不会超出板卡整体的宽度边界，方便在紧凑外壳里做接口对位。板上的复位按键布局在板边易操作的位置，按键的高度做了适配，既不会因为过高导致外壳装配时误触发，也不会因为过低需要用尖锐物体才能按压，日常调试操作的手感和结构可靠性都做了平衡。

　　排针的排布上，所有IO口、电源引脚都沿着板卡两排长边排布，引脚的丝印标识位置在三维建模时就做了高度预留，不会被焊接后的排针遮挡，实际接线调试的时候不用反复翻看引脚定义图。板载的PCB天线做了板边布局，天线区域下方没有铺铜也没有布置其他元器件，结构上完全避开了金属遮挡的可能，不管是装在塑料外壳里还是直接裸露使用，2.4G频段的信号传输距离和稳定性都能满足小型物联网项目的需求。

　　在安装边界的尺寸控制上，整体板厚采用常规1.6mm的PCB厚度标准，所有元器件的最高高度控制在排针高度以下，也就是说当排针焊接完成后，整板的最高凸起就是排针的顶端，不管是层叠安装还是塞进薄壁外壳里，都不会出现元器件顶壳的问题。板角做了小圆角处理，没有尖锐的直角边，装配的时候不会刮伤外壳内壁或者划伤操作人员的手，也能减少PCB板边角崩边的概率。USB接口旁边的电源指示、状态指示LED的位置，在结构上预留了导光件的安装空间，如果项目需要做封闭外壳，可以直接加装简易导光柱，不用额外修改板卡结构就能把灯光引出到外壳表面。

　　实际做结构适配的时候，这款板卡的三维模型可以直接导入到整机装配里，不用反复测量实物尺寸，所有孔位、接口、元器件的位置和实际硬件完全一致，做外壳设计的时候可以直接对位开孔，预留的装配间隙也符合常规电子硬件的装配公差要求，不管是3D打印定制外壳，还是开模做量产外壳，都能直接参考这个模型的尺寸做结构设计，省去了手动测绘板卡的步骤，也避免了手动测量带来的尺寸误差导致的装配干涉问题。对于做物联网终端开发的结构工程师来说，这类精准的板卡三维模型，能大幅缩短硬件结构适配的周期，在方案设计阶段就能提前评估板卡的安装空间、走线空间、接口位置是否符合整机设计要求，不用等实物打样回来才发现结构干涉的问题，有效减少方案迭代的次数。
