盖恩塔B013MF铝合金电子设备防护外壳

　　这款壳体属于工业电子与嵌入式控制领域常用的长条形铝合金防护 enclosure，整体采用挤出铝型材配合两端端板的组合结构，在现场布线柜、分布式采集终端、小型通讯中继模块、车载控制单元以及桌面型嵌入式开发装置里都有很高的适配度。做结构选型时最先关注的是内腔可用长度与截面高度，该壳体外形截面控制在114×64mm量级，长度方向按B013MF系列对应规格延伸，内腔预留出PCB板卡、接线端子、电源模块以及接插件的排布空间，侧壁挤出成型的多道平行卡槽是整个设计里最实用的部分：工程师可以直接把印制板沿槽道推入，省去额外设计板卡支撑柱、压条或者螺柱的工作量，多层卡槽还支持在同一壳体内平行布置两块甚至三块小板，适合电源板、主控板、接口板分层隔离的布局方案。

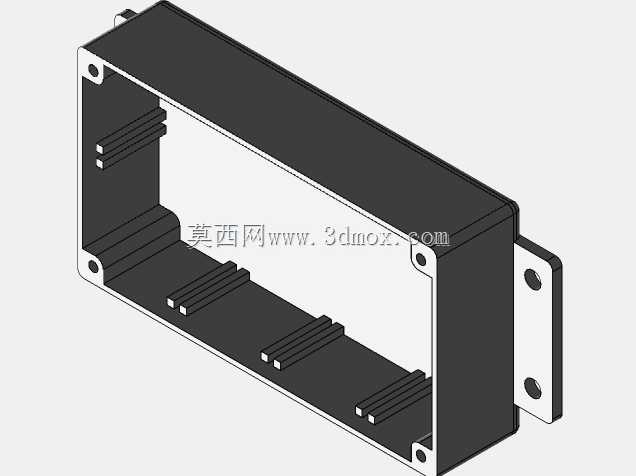

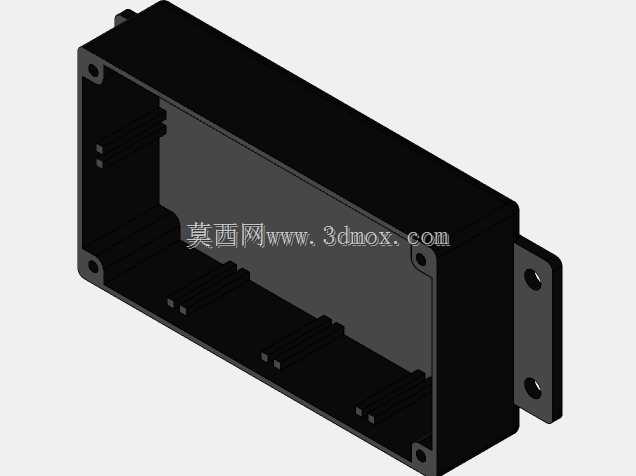

　　从装配逻辑来看，壳体主体为一体挤出的U型铝型材，黑色阳极氧化表面处理兼顾耐磨与电磁屏蔽效果，型材断面自带安装孔位与端板配合止口，两端搭配金属端板，其中一侧端板向外延伸出带两个安装圆孔的固定法兰，法兰孔位与机柜立柱、设备面板或者壁挂支架的螺孔对应，整机装配完成后可以直接通过法兰穿螺丝固定，不需要再在外壁额外焊接或粘接安装耳。端板与型材的连接依靠四角预留的沉孔，螺丝从端板外侧拧入型材端面的预制螺孔，装配后外表面平整，没有突出的紧固件，在多台设备并排密集安装时不会发生干涉。

　　实际工程使用中，这类铝壳的核心价值集中在三个方面：其一是电磁屏蔽，铝合金连续壁面可以对内部高频数字电路形成法拉第笼效应，抑制外界工业电磁干扰对弱信号采集回路的影响，同时也减少内部开关电源、无线模块对外的辐射泄漏，在车间变频器周边、基站配套箱、轨道交通车载设备这类EMC要求严苛的场景下，比塑料壳体优势明显；其二是散热，铝型材壁面直接与内部发热器件的导热垫接触，功率器件的热量可以通过PCB板、导热衬垫传递到壳体外壁，借助大面积金属表面自然对流散热，几十瓦以内的低功耗通讯与控制模块通常无需额外加装风扇；其三是机械防护，挤出铝型材的截面惯性矩较大，长向抗弯能力强，设备在搬运、振动工况下不会像薄塑料壳那样出现侧壁变形、板卡错位的问题。

　　建模过程中需要重点还原的结构细节包括：型材内壁的多组导向卡槽，卡槽的槽宽要匹配常用1.6mm板厚PCB，槽底预留0.2mm左右的装配间隙方便板卡滑入；端板法兰上的两个安装孔需标注清楚孔心距与孔径，选型时要核对现场M4或M5固定螺丝的穿过间隙；型材四角的装配沉孔要与端板通孔同轴，避免三维装配时出现螺丝错位；壳体开口侧的端面止口台阶要保证端板嵌入后外壁齐平，控制装配后整体外形的尺寸公差。在布局内部器件时，结构工程师可以沿卡槽走向规划板卡尺寸，板卡边缘距离壳体内壁保留安全爬电距离，接口器件从端板的开孔位置引出，若需要外露USB、网线端子或者航空插头，可在端板平面上二次加工对应开孔，型材本身的长向尺寸也可以根据实际电路长度按需裁切，同系列不同长度规格共用同一套截面模具，这也是挤出铝壳在小批量定制项目里被广泛选用的原因。在户外或者高湿环境使用时，还可以在端板与型材的配合面加装密封橡胶条，将防护等级提升到IP54以上，满足轻度淋水与防尘的使用要求。
