快插式气动管路节流调速控制阀结构

项目分类:阀门 发布时间:2022-05-13 ID:635090
  • 快插式气动管路节流调速控制阀结构
  • 快插式气动管路节流调速控制阀结构

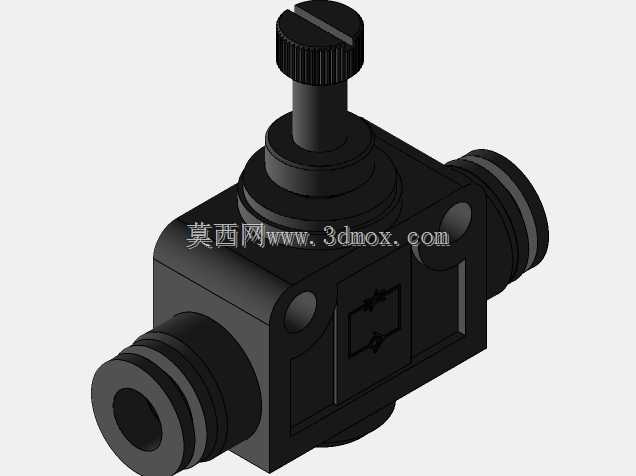

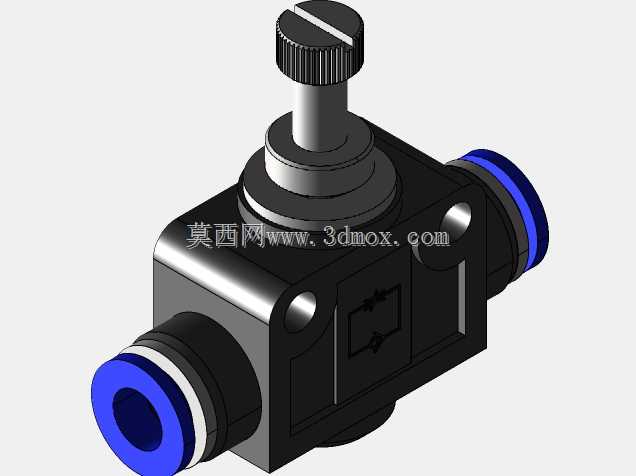

  这款快插式节流阀的三维结构,完全围绕气动系统现场安装与流量调节的实际需求搭建,没有多余的装饰性结构,每一处几何特征都对应实际生产中的使用痛点。在轻工自动化生产线、包装设备气路、小型气动工装的配管场景里,这类阀是最常用的气路流量控制元件,不需要额外加工连接螺纹,直接把对应外径的PU气管插入两端快插接口就能完成管路串接,比传统螺纹连接的节流阀安装效率提升至少六成,尤其适合设备后期气路改造、工位气路调试这类需要快速改管的场景。

  从结构设计逻辑来看,阀体采用对称式直通布局,两端快插接口的同轴度公差控制在0.05mm以内,避免气管插装后出现别劲、漏气的问题;快插接口内部的结构完全匹配行业通用的快插密封逻辑,内置的卡簧齿形角度经过反复校核,气管插入后卡簧能均匀咬合气管外壁,在0.8MPa的常规工作气压下不会出现气管脱出现象,接口内的O型圈安装槽深度与宽度按照密封件压缩量25%的标准设计,保证密封可靠性的同时不会因为压缩量过大导致气管插装阻力过高。顶部的调节旋钮采用直纹滚花结构,滚花的齿距1.2mm、齿深0.3mm,徒手调节时不会出现打滑,旋钮顶部开一字槽,在安装空间狭窄手指无法发力的场景下,可以用一字螺丝刀进行精细调节;旋钮与阀体之间的阀杆配合段设计了两道密封槽,搭配对应的O型圈实现杆部动密封,调节过程中不会出现阀杆处漏气的问题,阀杆下端的节流锥面采用线性锥度设计,旋钮旋转圈数与流通面积的变化呈线性对应,调试时可以精准控制气缸的运行速度,不会出现微调时流量突变导致气缸爬行或者冲击的问题。

  阀体正面的流向标识采用凹槽式设计,建模时直接在阀体表面铣出标识轮廓,不会因为长期使用摩擦导致标识模糊,安装时可以快速识别气流方向,避免装反导致节流功能失效。阀体侧面的两个工艺孔是注塑成型时的顶针位置,建模时保留了该特征,完全匹配实际量产零件的工艺要求,不会出现建模结构与实际加工工艺冲突的问题。从安装边界来看,这款阀的整体外轮廓尺寸适配常用的6mm外径气管,阀体总宽度不超过32mm,安装时相邻管路的中心距只要预留18mm以上的空间就不会出现干涉;调节旋钮的顶部高出阀体上表面22mm,上方预留15mm的操作空间就能完成流量调节,不需要额外留出过大的安装空位,在密集排布的气路阀岛、设备内部狭窄的走线走管空间里也能顺利安装使用。

  建模过程中对所有配合面的圆角都做了对应处理,阀体外部棱边采用R0.5的圆角过渡,既避免注塑成型时出现锐边应力集中,也能防止安装调试时划伤操作人员;内部流道的转折处采用圆角过渡,减少压缩空气通过时的压力损失,相比直角转折的流道,压损可以降低15%左右,在长距离气路、低气压供气的场景下也能保证足够的流量输出。快插接口的端部采用15度导向倒角,气管插装时可以顺利对准密封圈,不会出现气管端部顶歪密封圈导致密封失效的问题,即使是现场经验不足的装配人员,也能快速完成气管插装。阀杆的行程限位结构做在阀体内部,旋钮旋转到最大开度和最小开度位置时会有明确的触感反馈,不会因为过度旋转导致阀杆脱出或者节流锥面顶坏阀体内腔,日常调试时不需要担心调节过度损坏阀体。
