胶合板材质三轴数控雕刻加工设备结构

　　这款三轴数控加工设备的整体框架采用胶合板搭建，在小批量非标加工、教学实训场景中具备极高的落地实用性，区别于传统铸铁床身的重型加工设备，胶合板材质的床身自重更轻，加工组装门槛更低，同时经过结构优化后，静态加载下的加工偏差可控制在0.03mm范围内，完工零件的对角线偏差不超过0.1mm，完全满足非金属板材、软质金属的粗精加工精度要求。

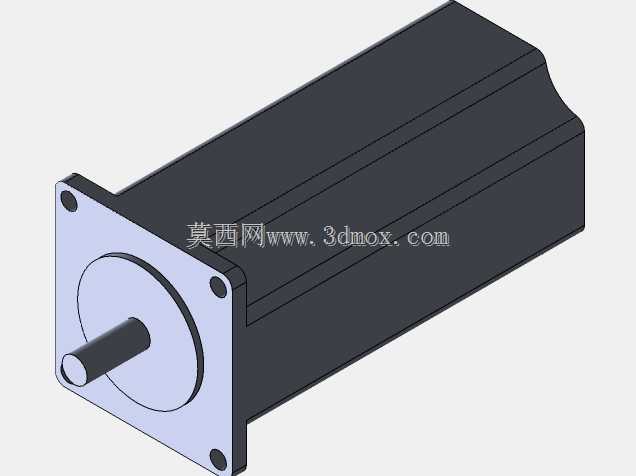

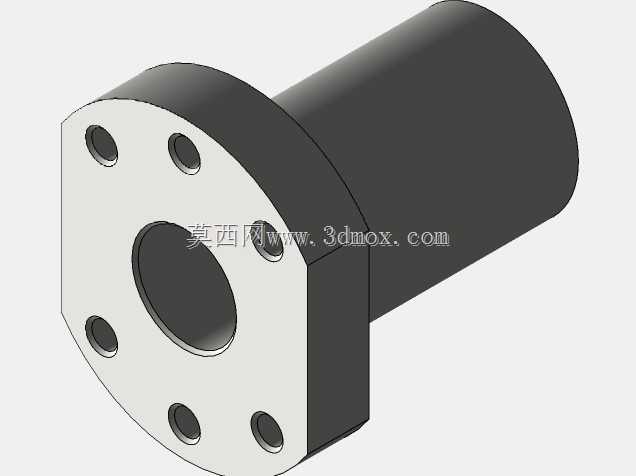

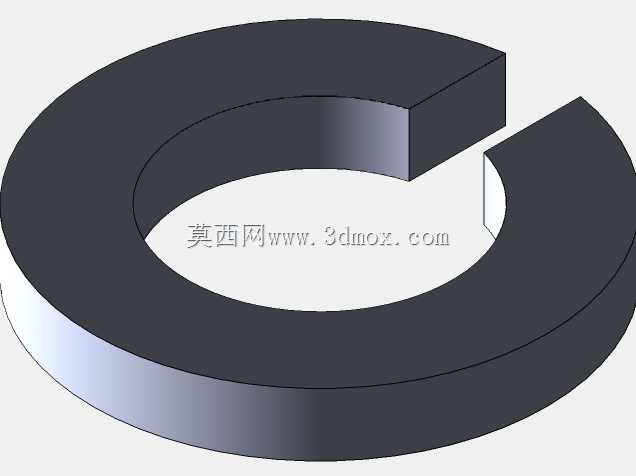

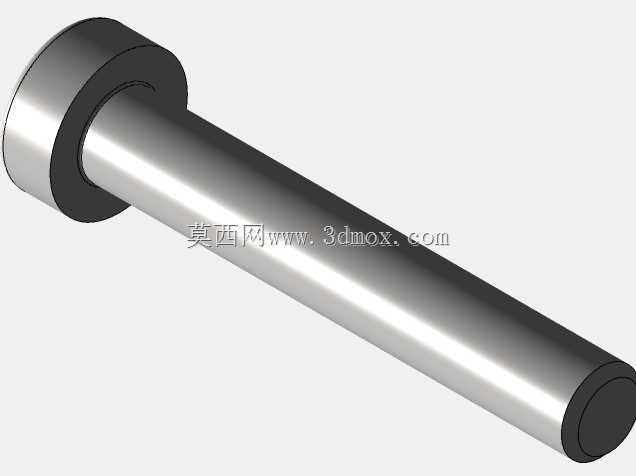

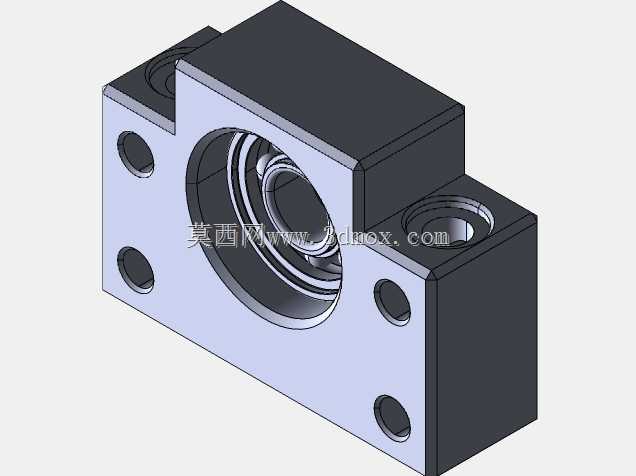

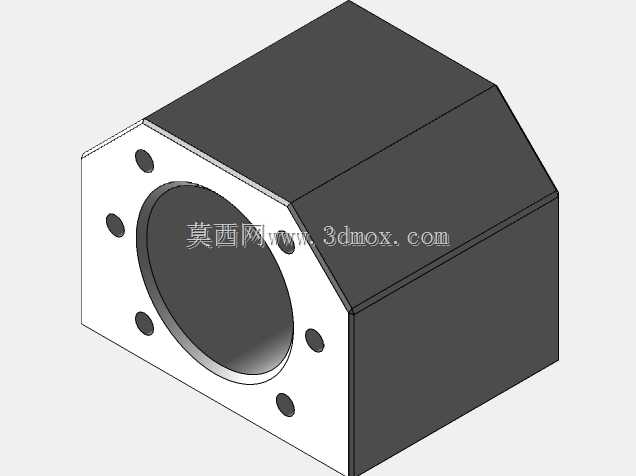

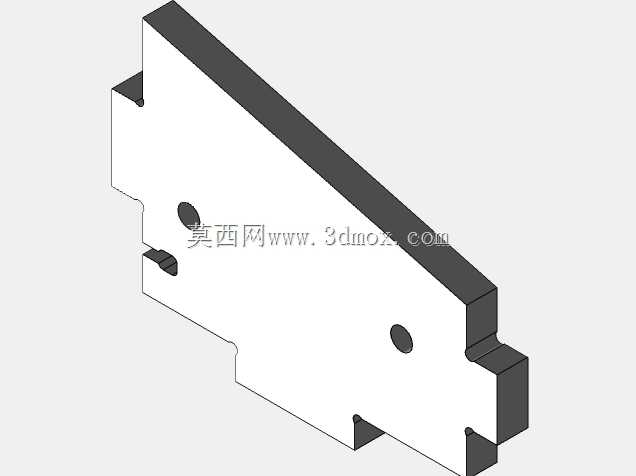

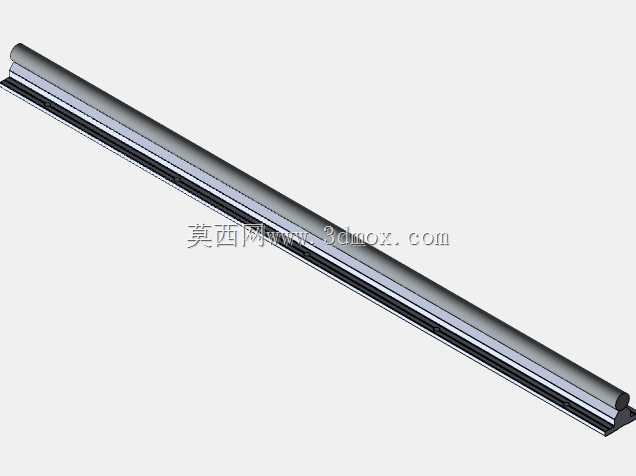

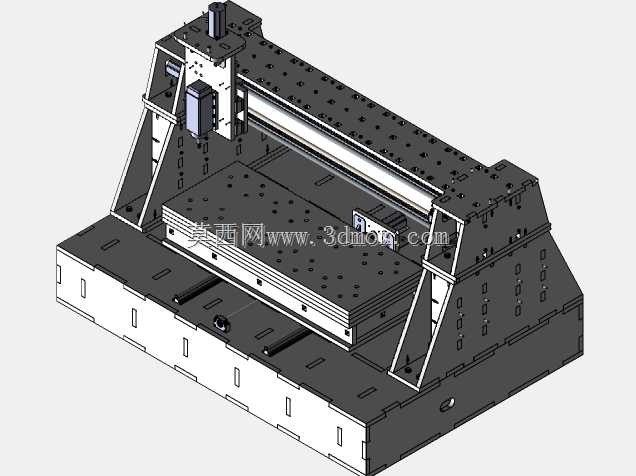

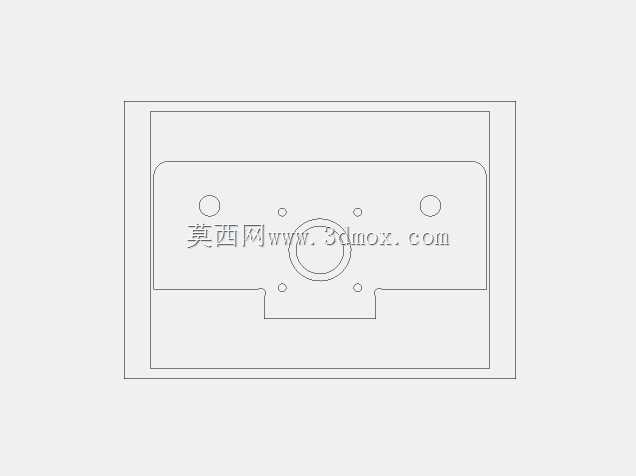

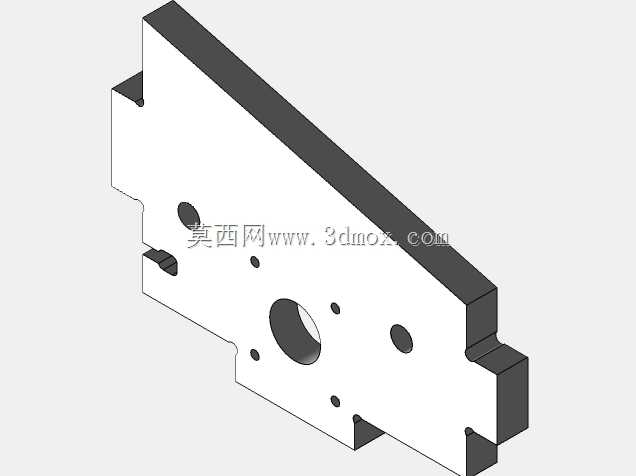

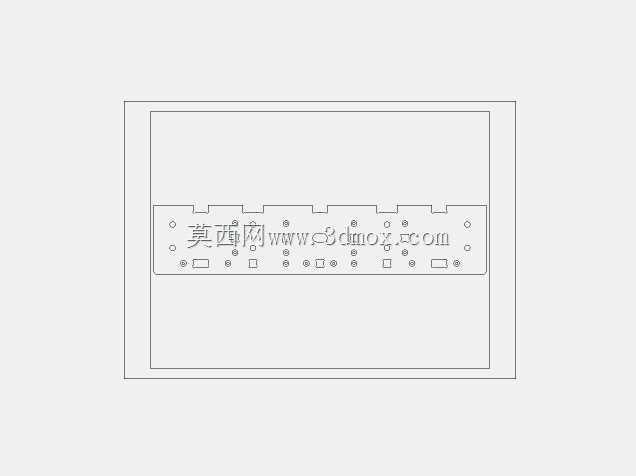

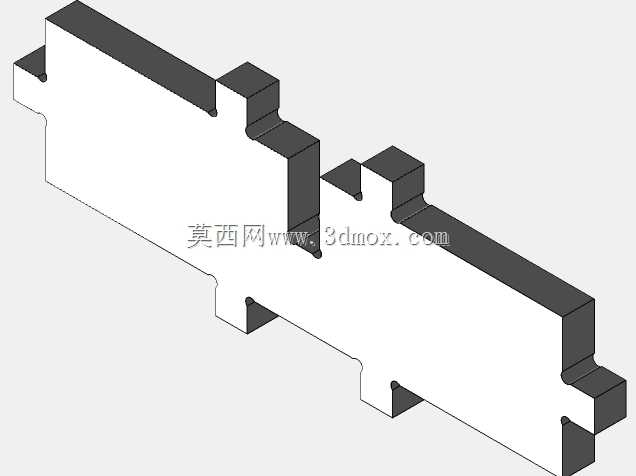

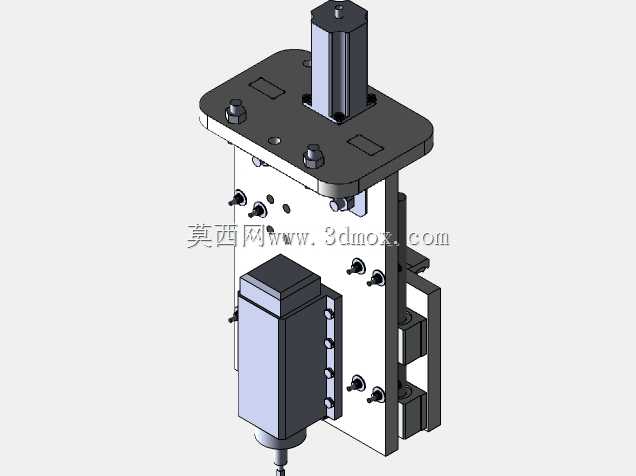

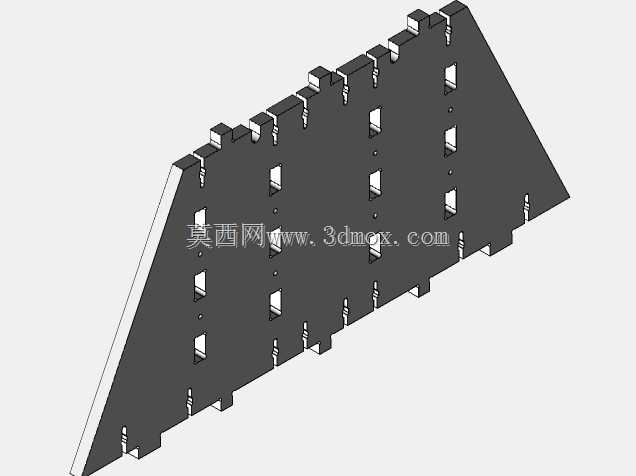

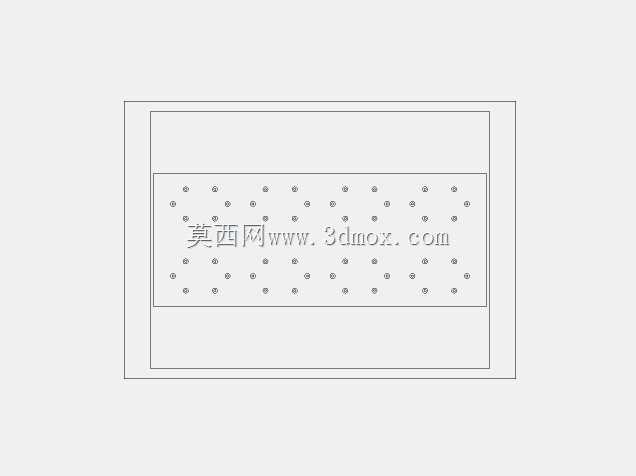

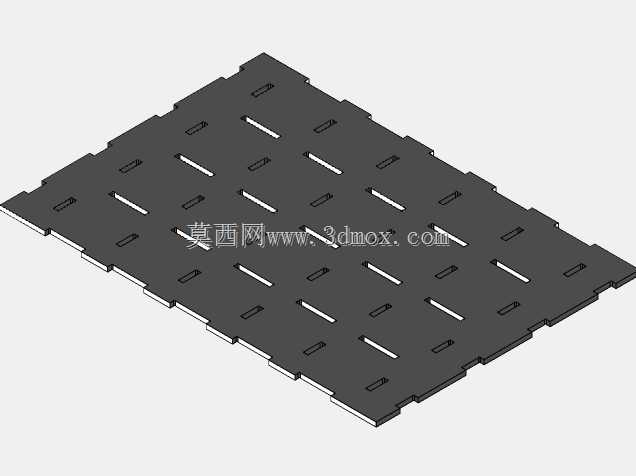

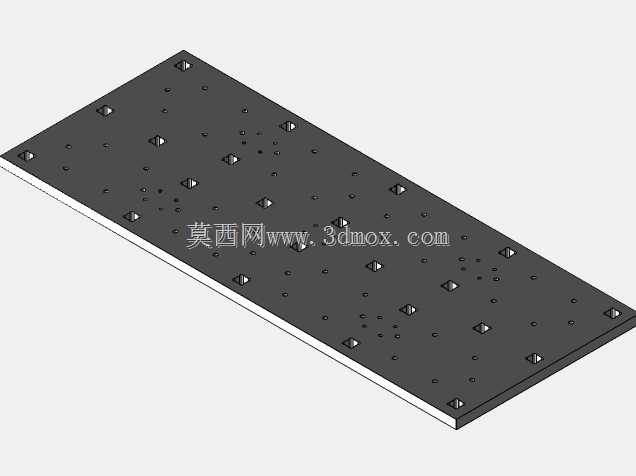

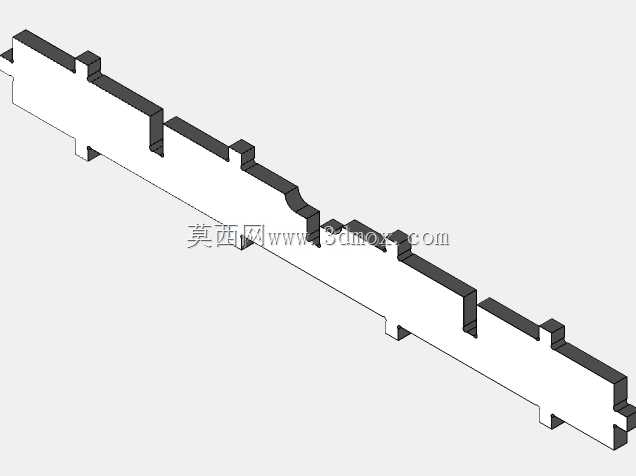

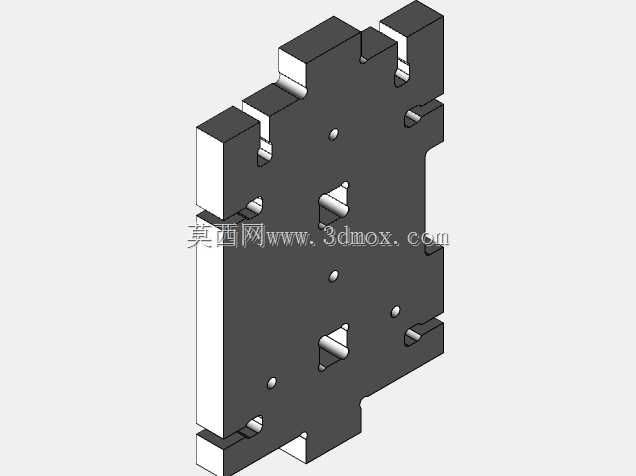

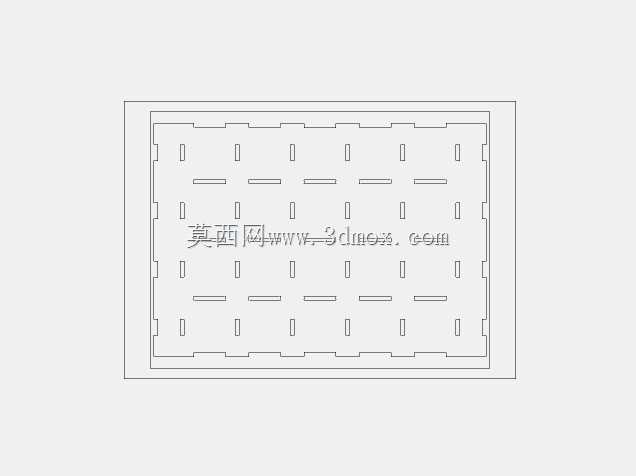

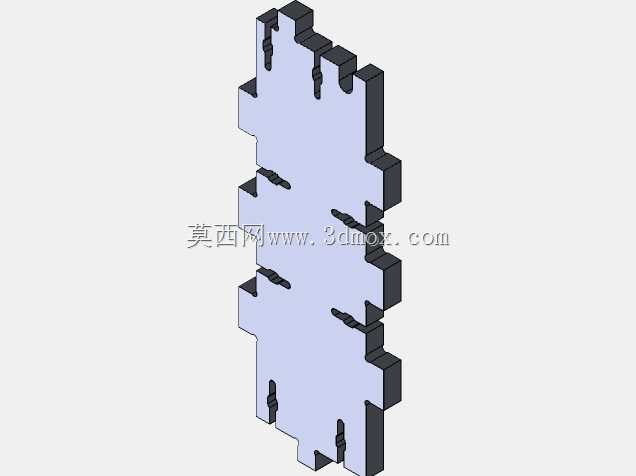

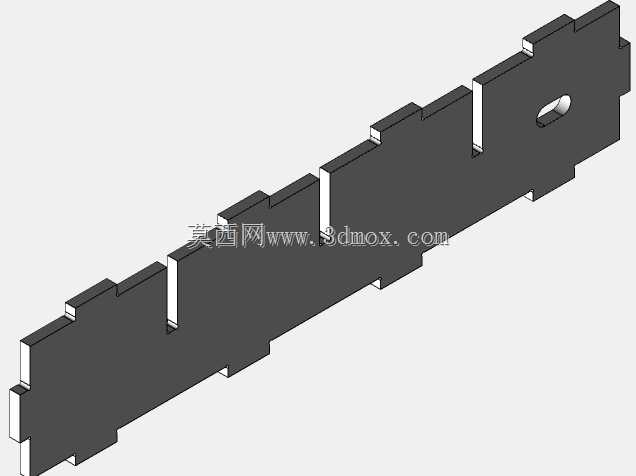

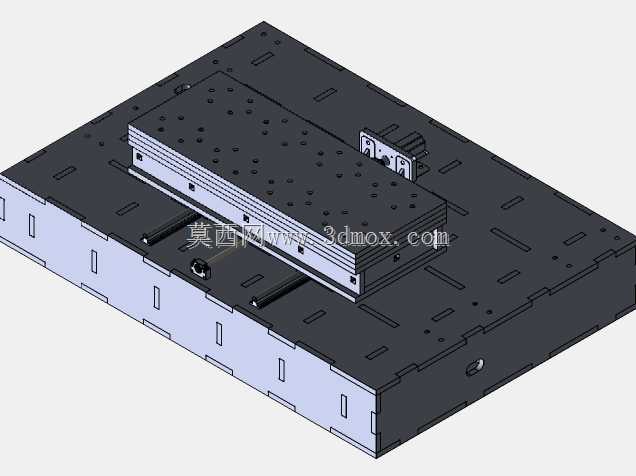

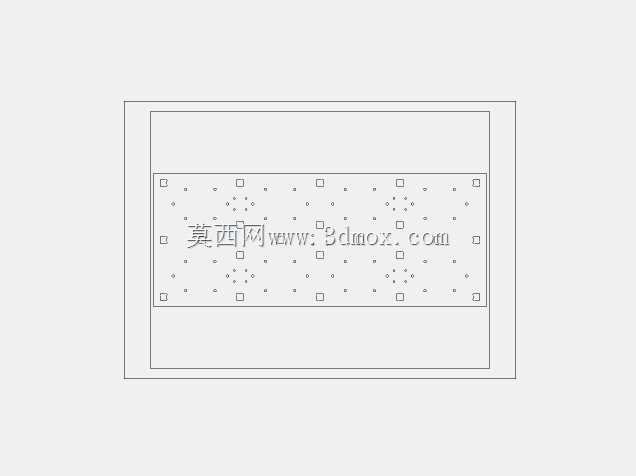

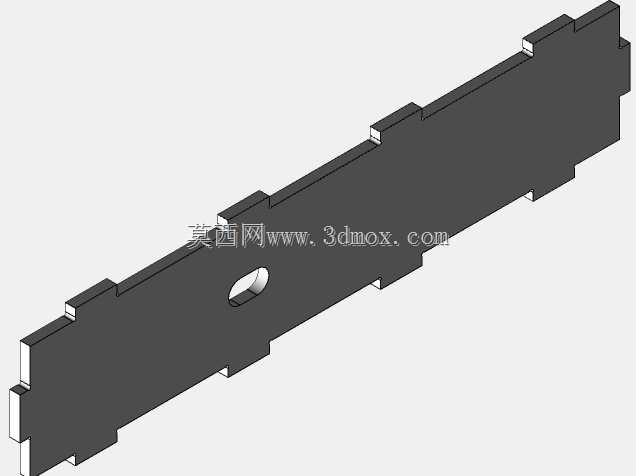

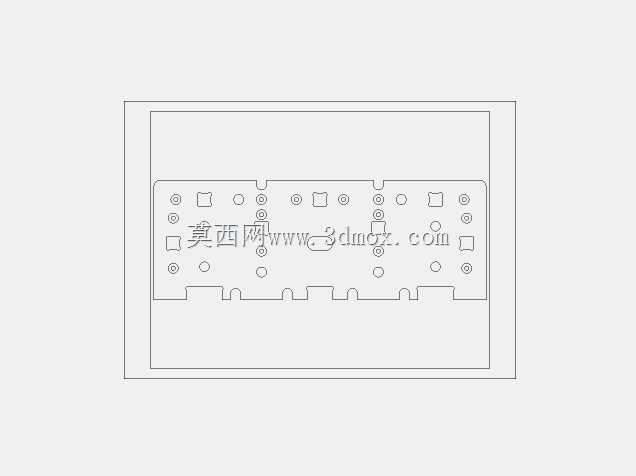

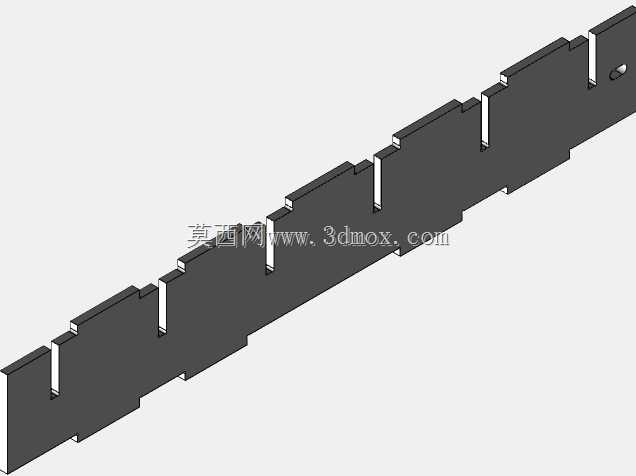

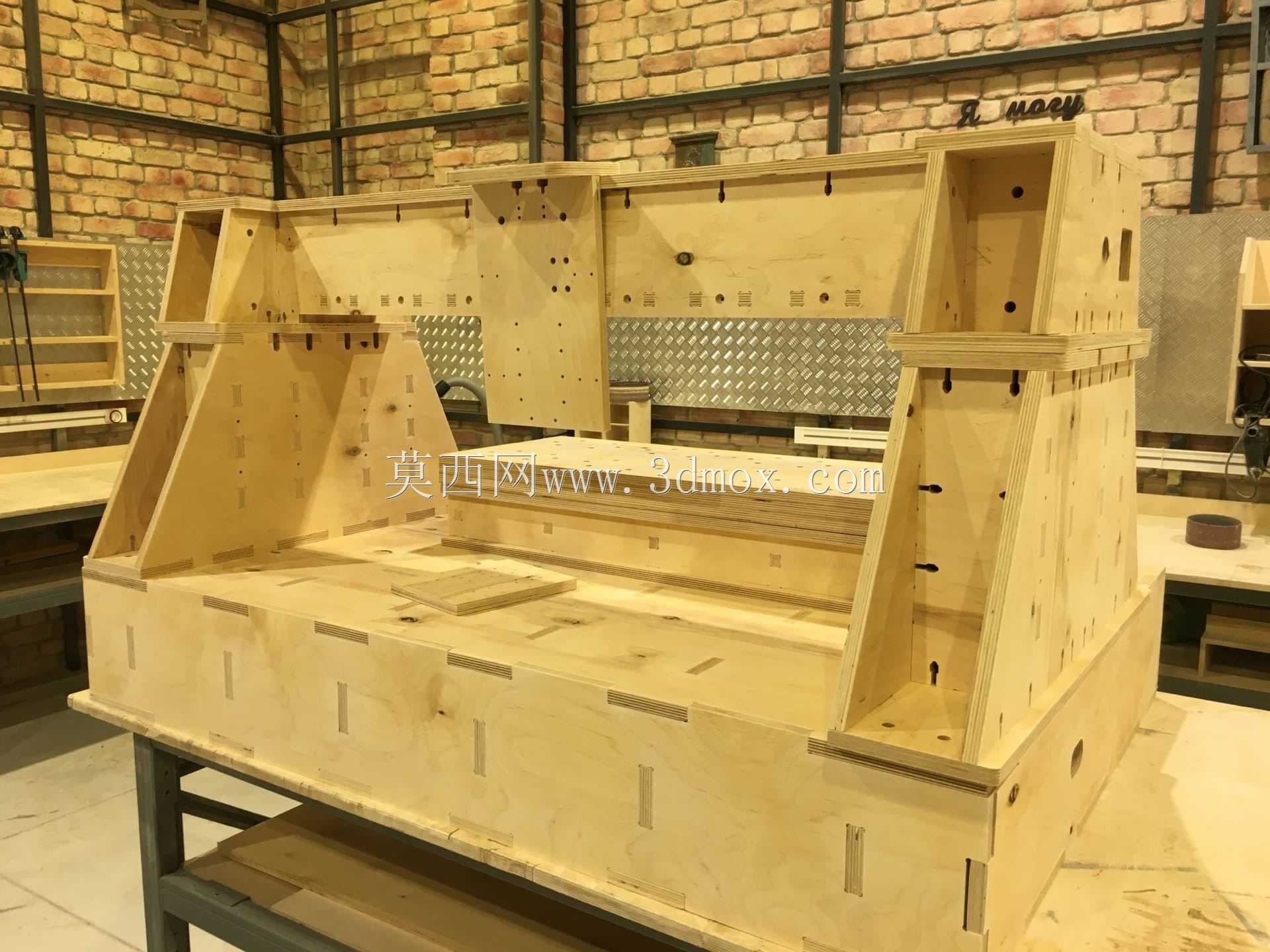

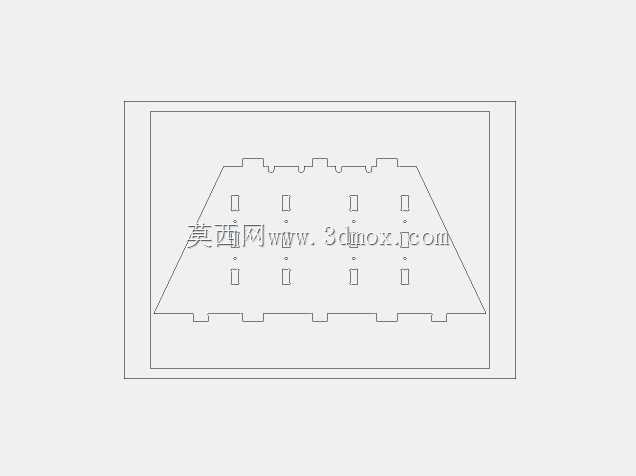

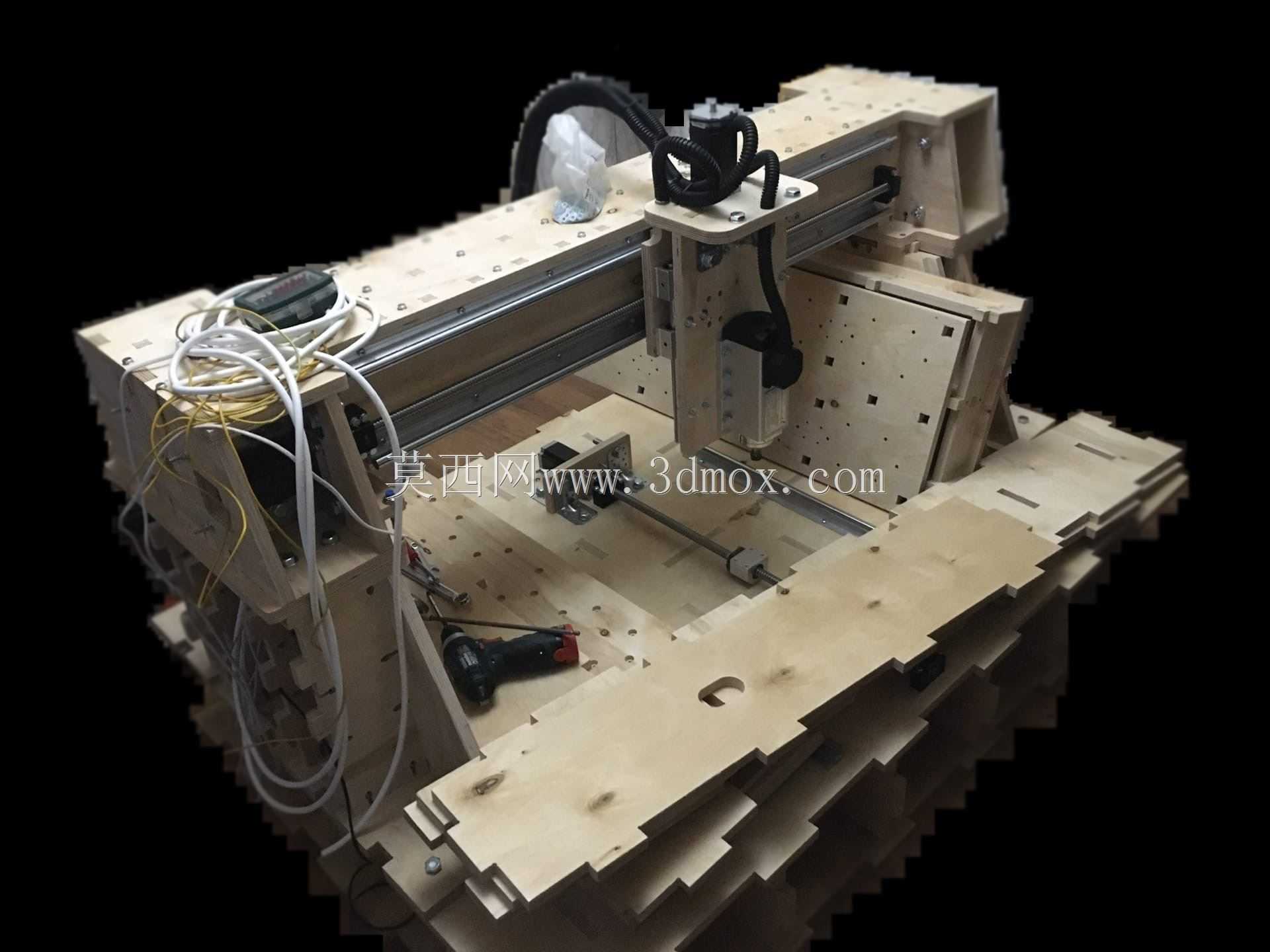

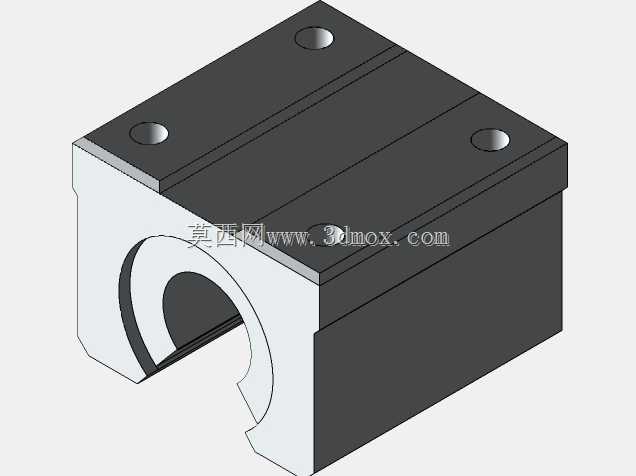

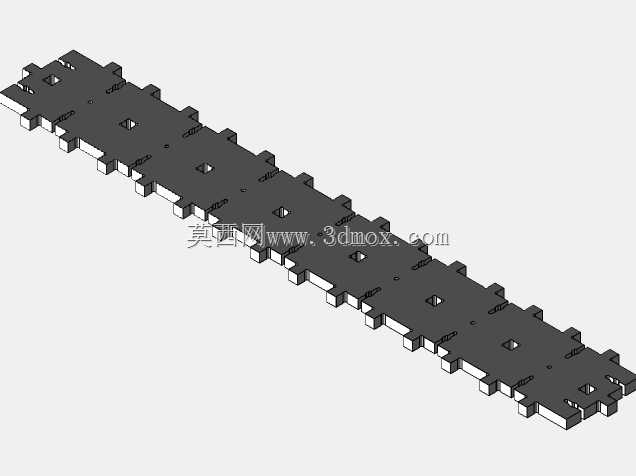

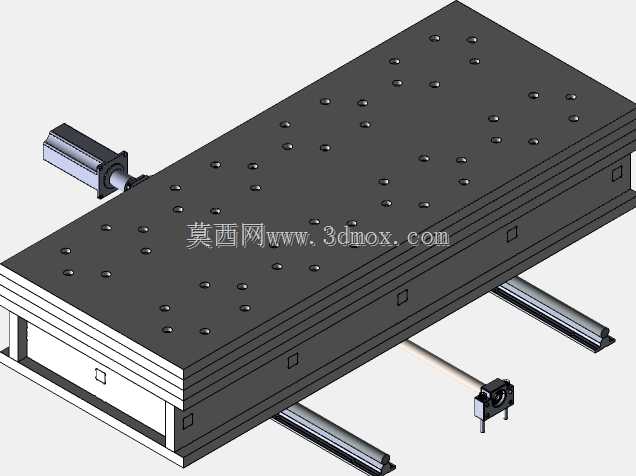

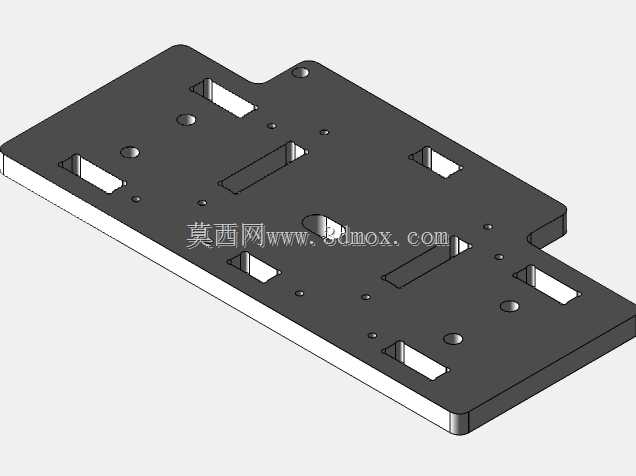

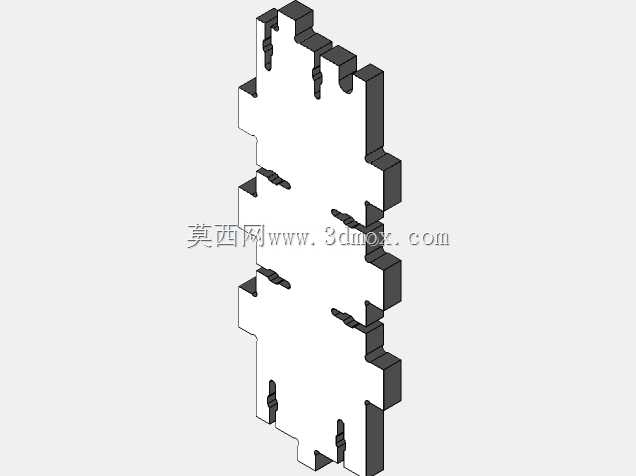

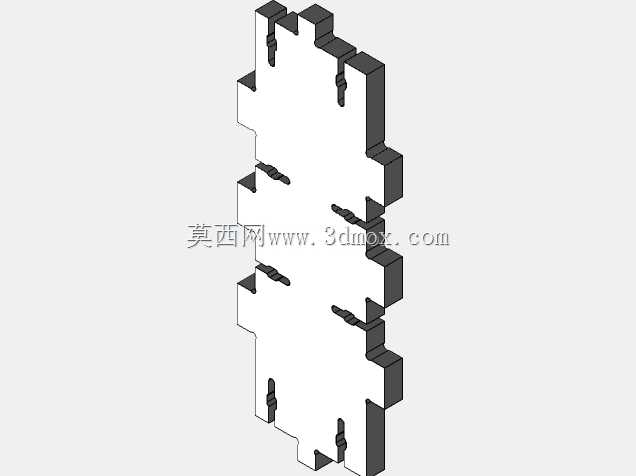

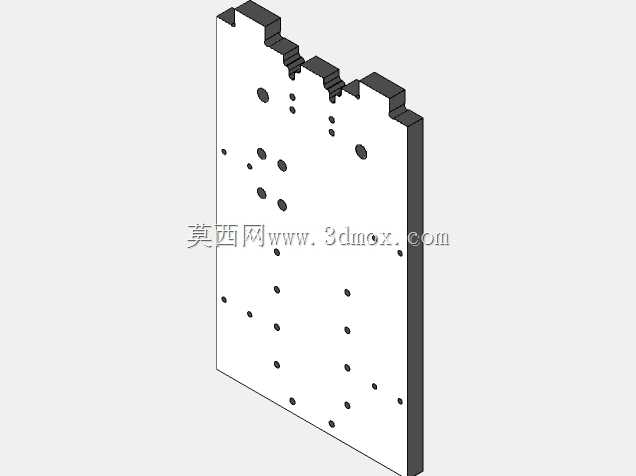

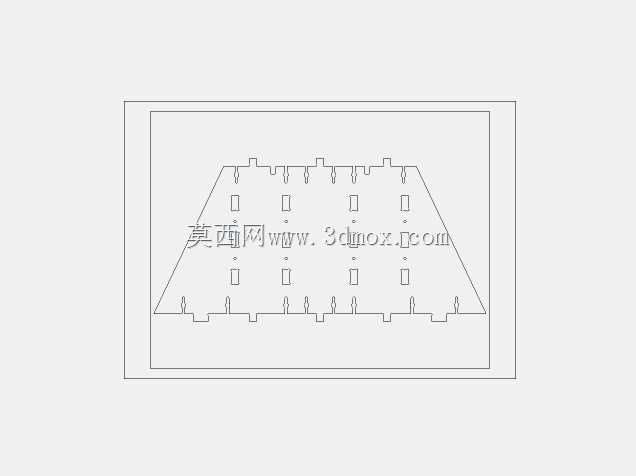

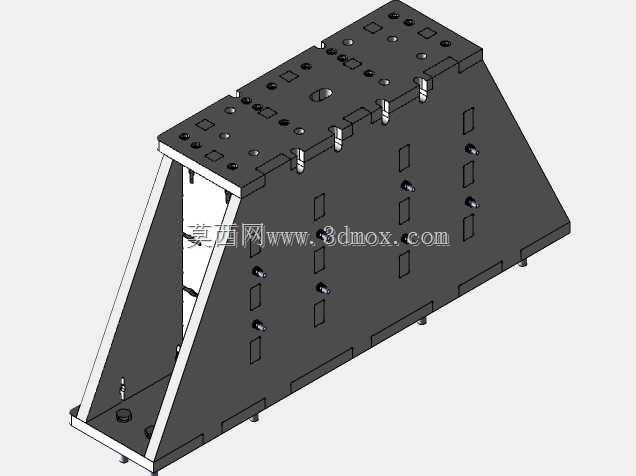

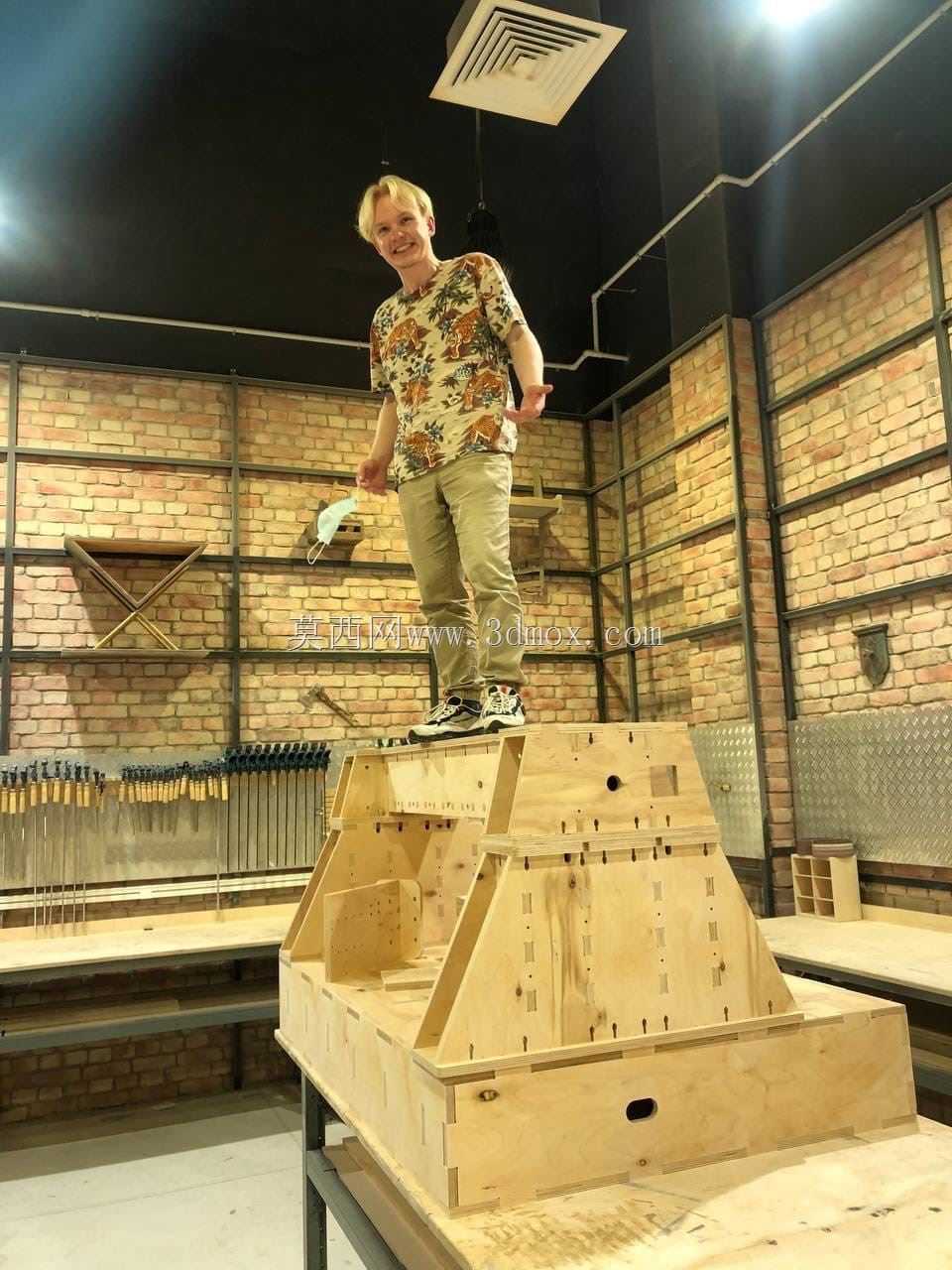

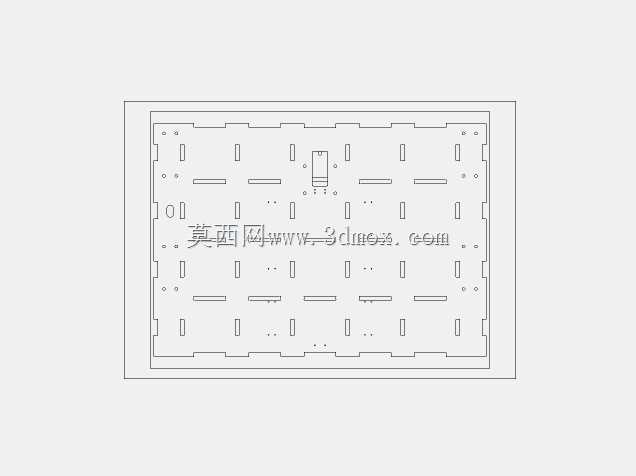

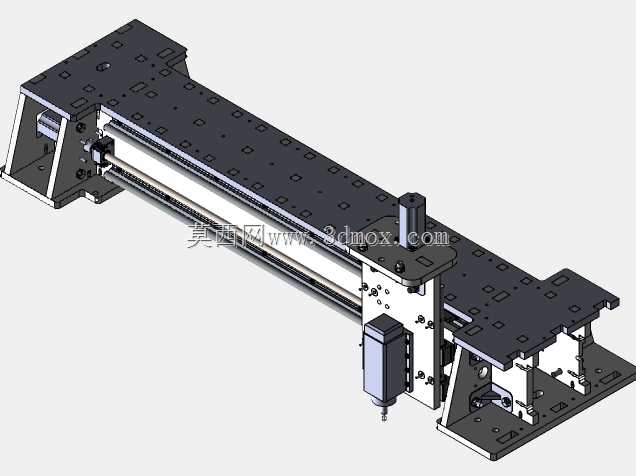

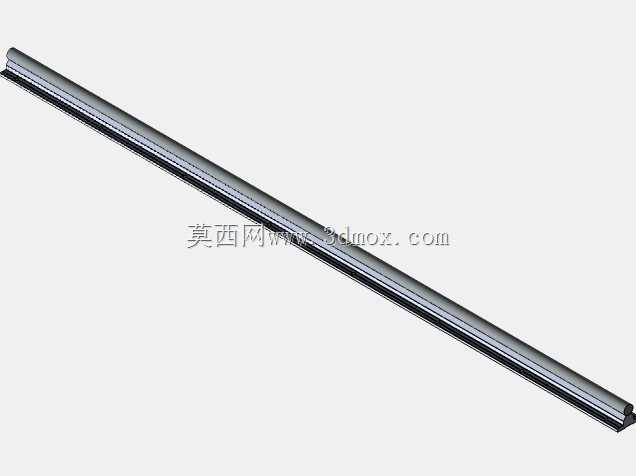

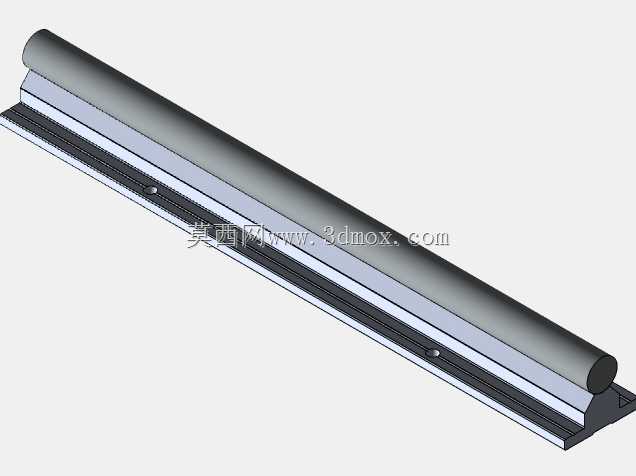

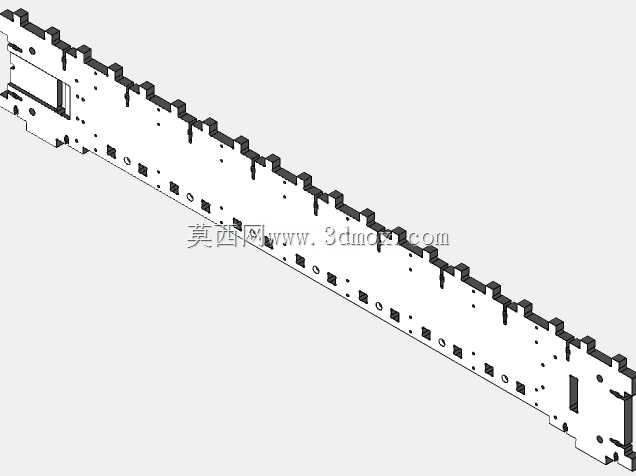

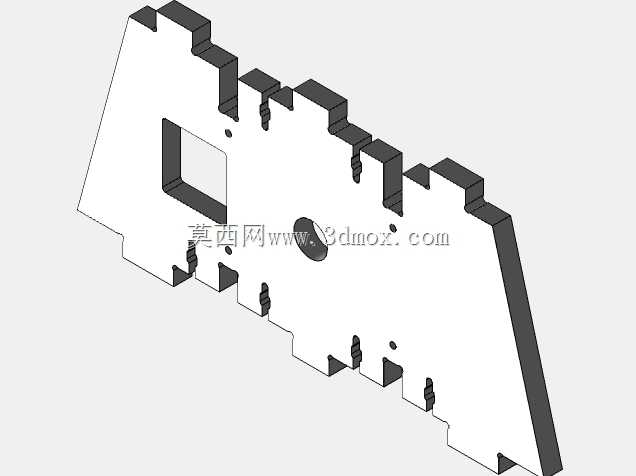

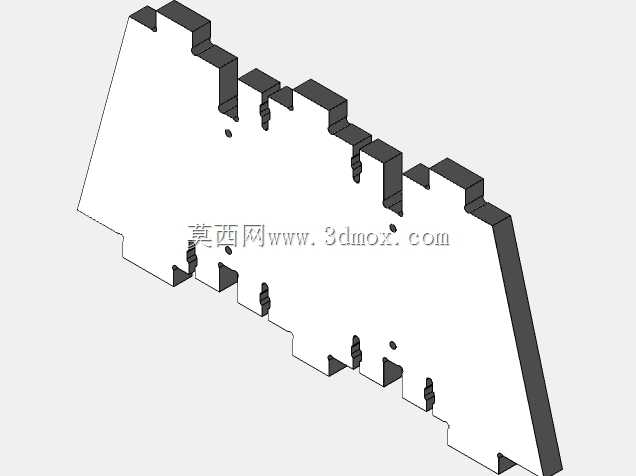

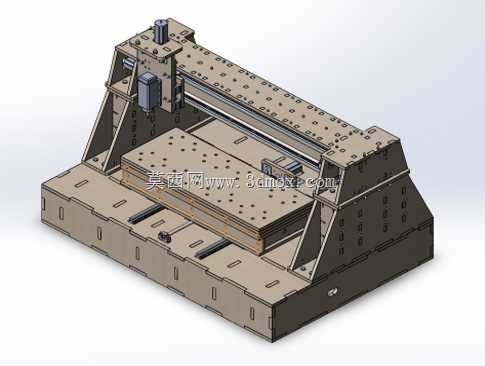

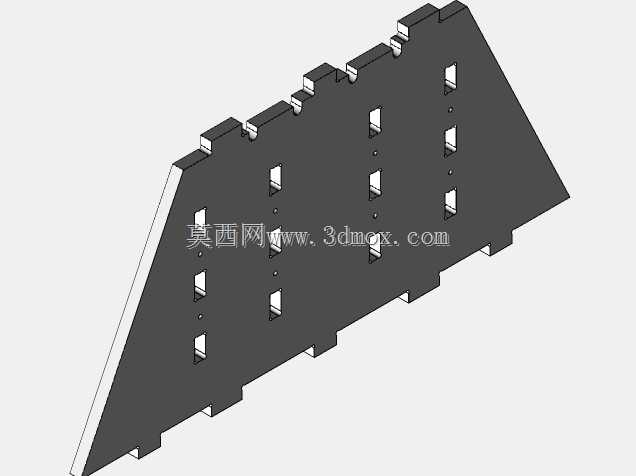

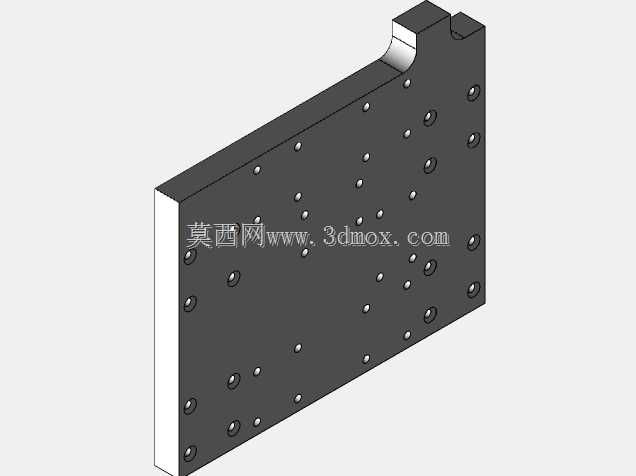

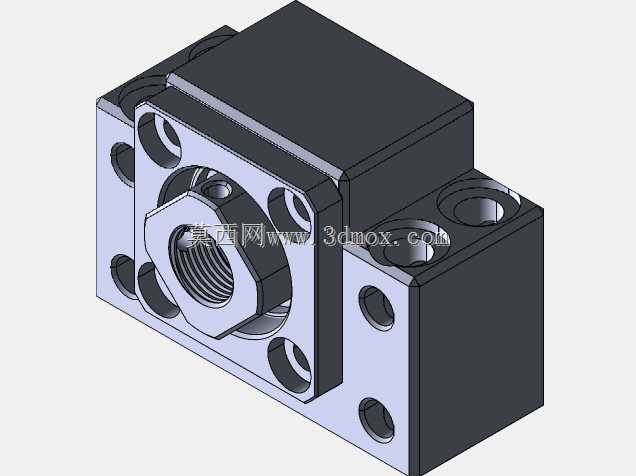

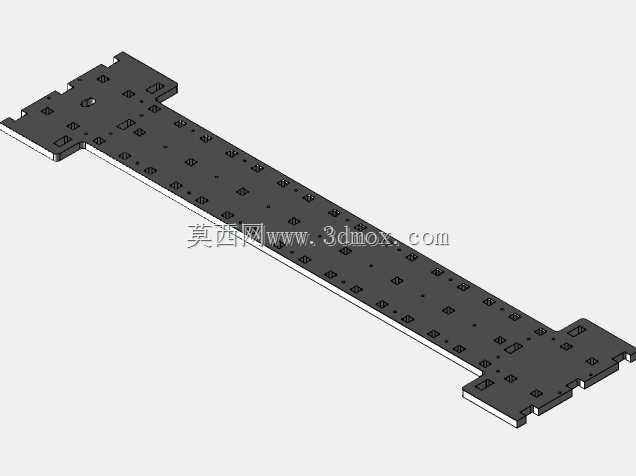

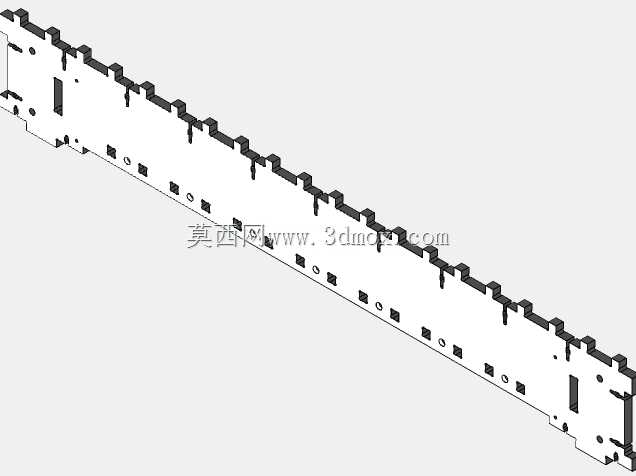

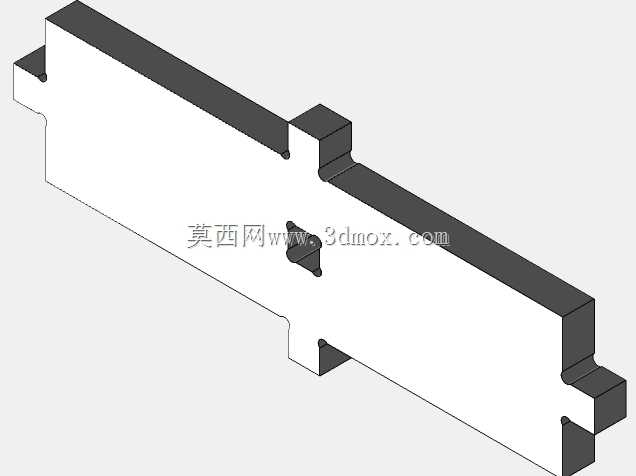

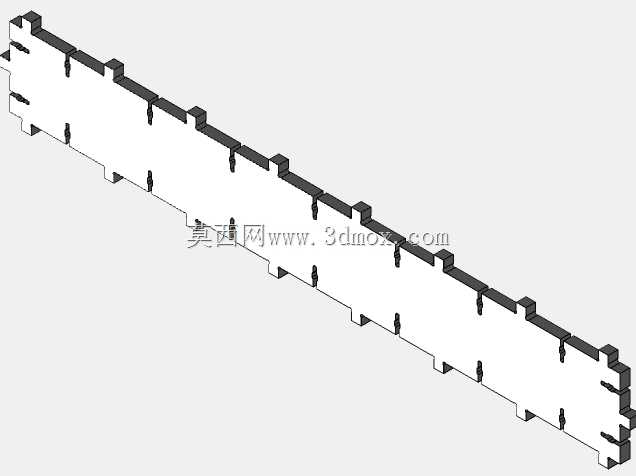

　　从结构布局来看，设备采用龙门式动梁结构，两侧立式支撑墙板采用多层胶合板叠合加固，墙板与底部床身基座采用嵌入式榫卯配合外加紧固件锁合，避免长期运行过程中出现连接松动导致的精度漂移。X向传动组件布置在龙门横梁的顶部安装面，采用直线导轨搭配同步带传动的方案，兼顾运行速度与传动平稳性，滑座搭载的主轴安装座可沿Z向实现垂直进给，适配不同厚度工件的加工深度需求；Y向传动组件集成在底部床身的工作台区域，工作台表面密布标准间距的T型安装槽，可快速配合压块完成待加工板材的装夹固定，无需额外制作专用夹具，大幅缩短单件加工的准备周期。

　　在实际应用场景中，这类设备可覆盖广告标识制作、木工浮雕加工、教学模型制作、小型非金属零件批量打样等多个领域，针对亚克力、密度板、胶合板、软铝等常见加工材质，可完成平面铣削、轮廓切割、钻孔、浮雕雕刻等多类加工工序。设计过程中优先考虑了零部件的易加工性，所有结构件均可通过常规的切割、钻孔设备完成加工，无需依赖大型铸造、机加工设备，个人创作者或小型工作室也可完成整机组装调试。

　　安装边界方面，设备底部基座的长宽尺寸适配常规车间的工位摆放需求，整机高度控制在常规厂房层高允许的范围内，无需额外改造安装场地；设备的操作侧预留了足够的上下料空间，操作人员可站在设备正面完成工件装夹、对刀、参数调整等全流程操作，无需额外预留侧面操作空间。传动部件的走线全部采用内嵌式布置，沿床身、墙板的预留线槽排布，避免加工过程中切屑、切削液飞溅损坏线路，同时也减少了外露走线带来的安全隐患。

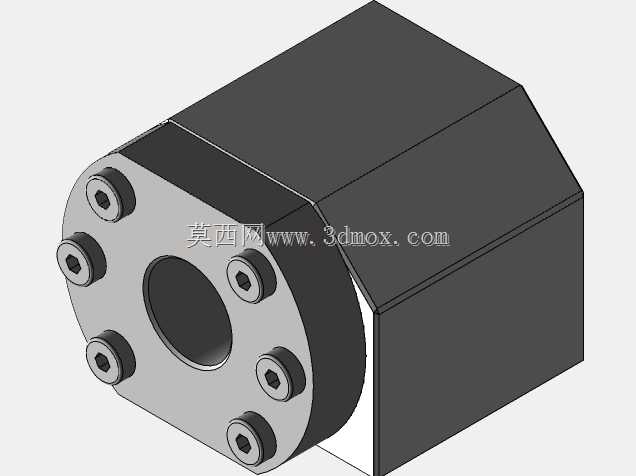

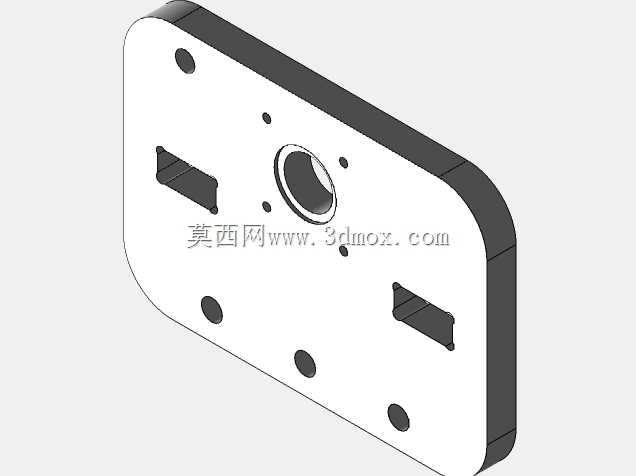

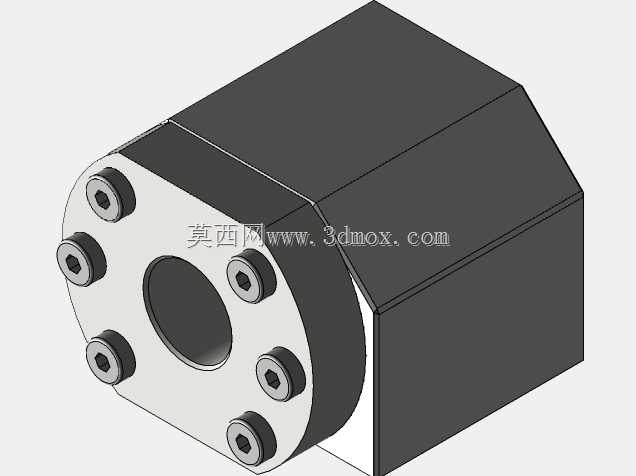

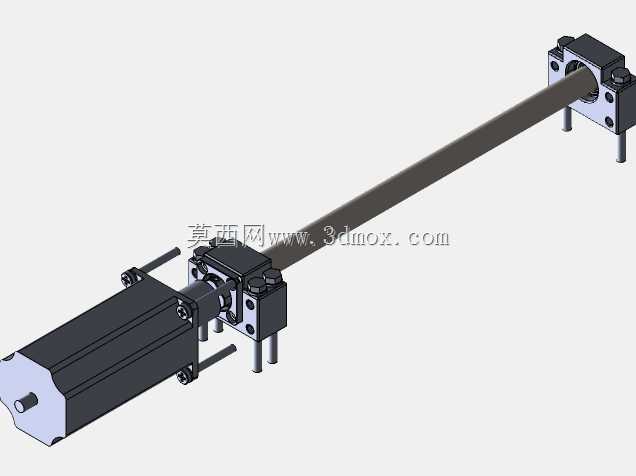

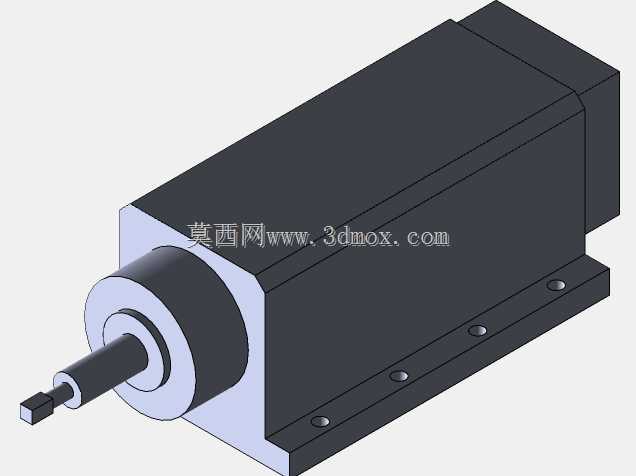

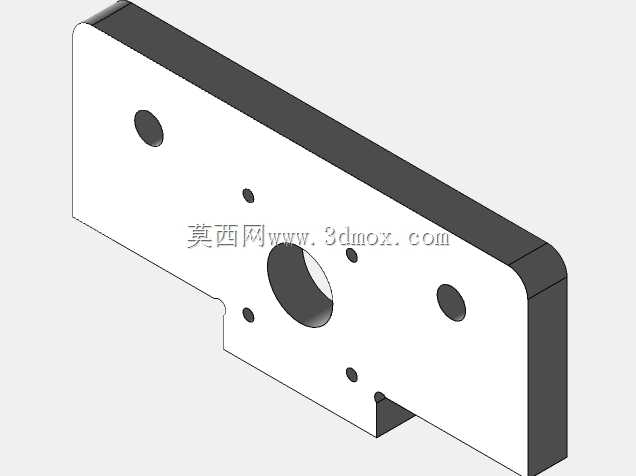

　　从功能特性来看，设备的三轴运行行程经过合理匹配，X向行程可覆盖常规大幅面板材的整板加工需求，Y向行程与工作台有效装夹长度匹配，Z向行程可满足不同厚度工件的加工抬刀需求，不会出现行程浪费或者加工范围不足的问题。主轴采用常规的风冷高速电主轴，安装座的连接尺寸兼容市面主流的主轴型号，后期维护更换时无需修改安装结构，降低了设备的运维成本。两侧支撑墙板的内侧预留了吸尘管道的安装位置，可配套工业吸尘设备及时排走加工产生的切屑，避免切屑堆积在导轨、传动丝杆表面影响运行精度。

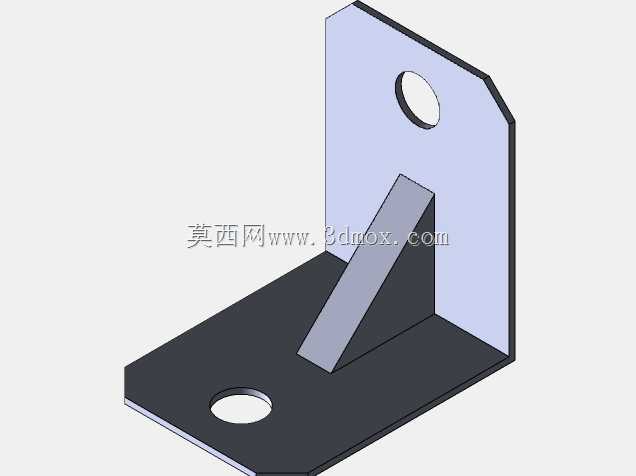

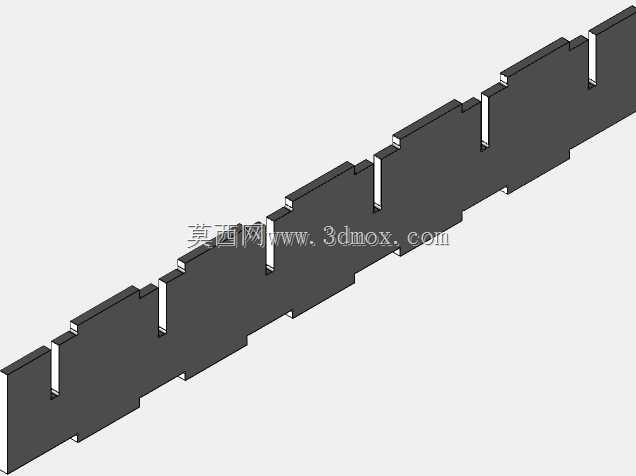

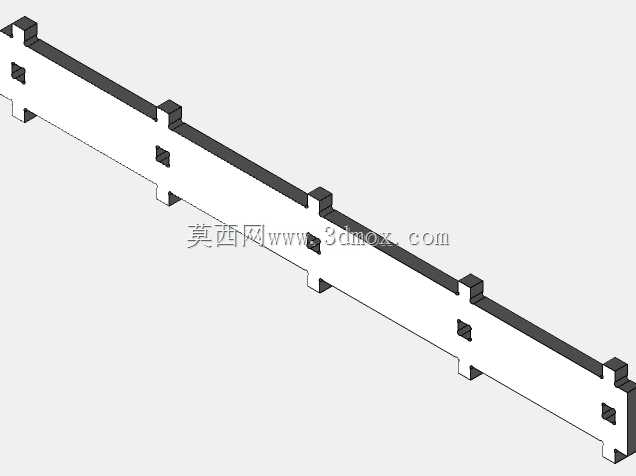

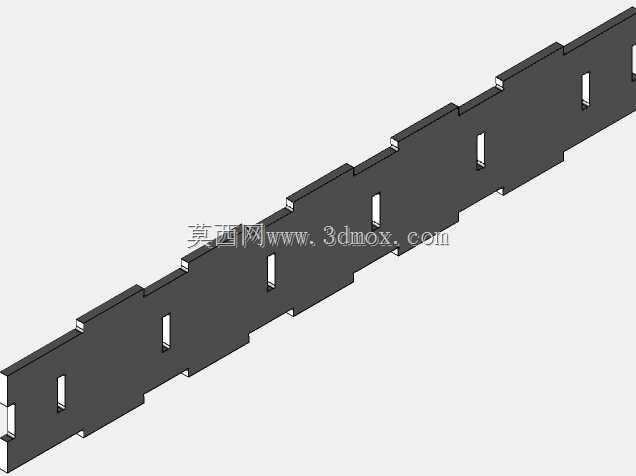

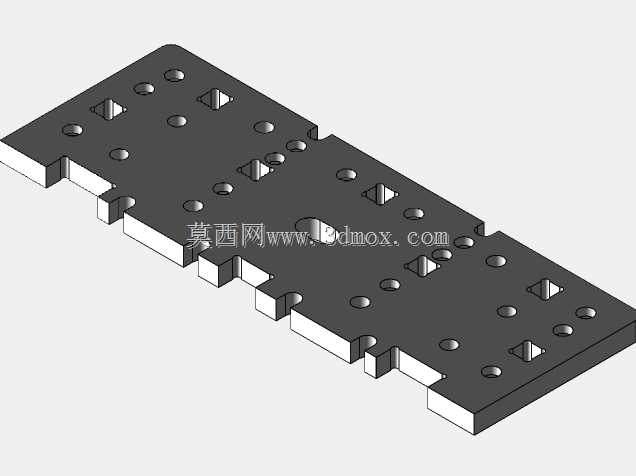

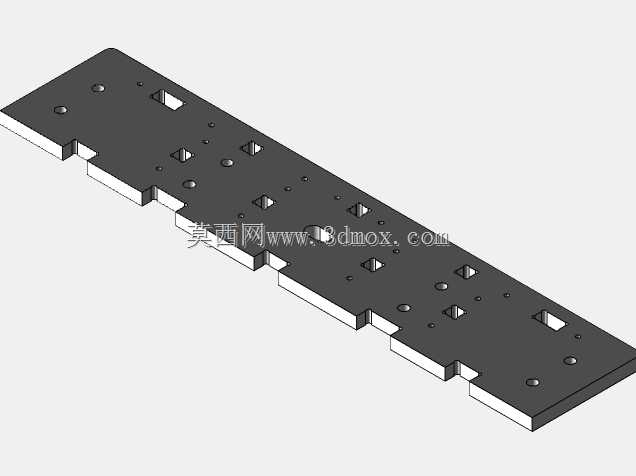

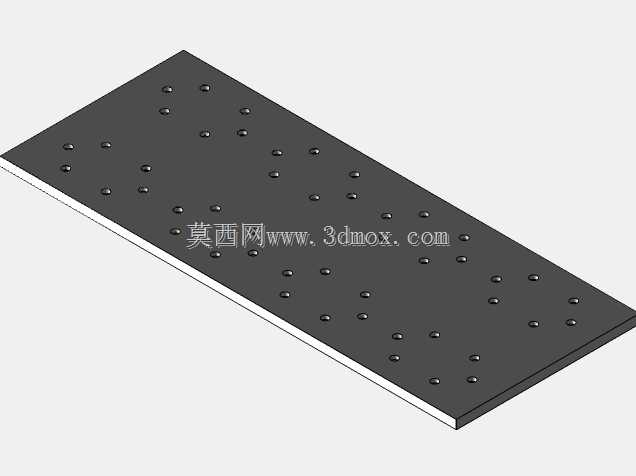

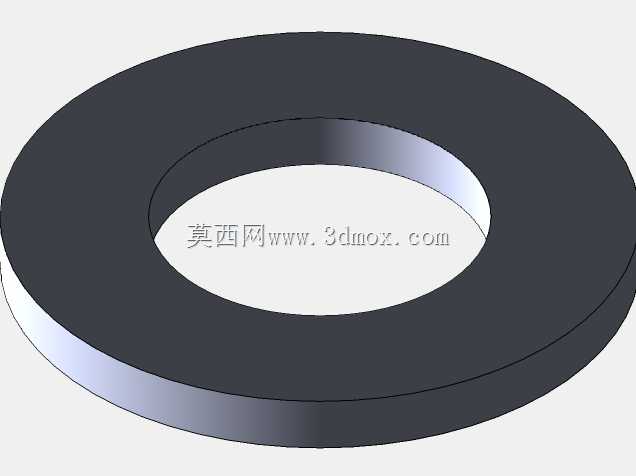

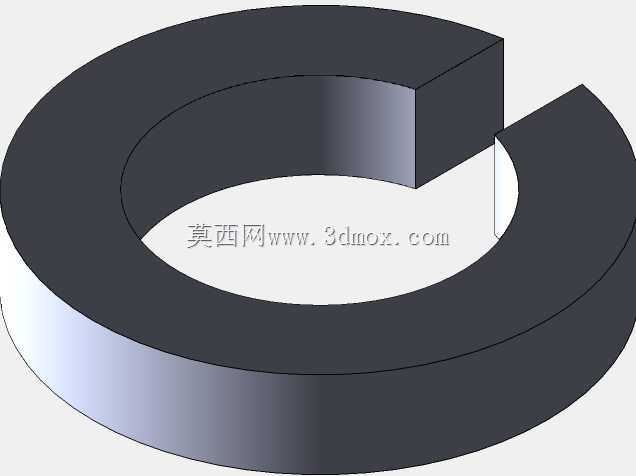

　　设计过程中针对胶合板材质的受力特性做了专门的结构加强，在床身基座的底部、龙门横梁的受力集中区域增加了加强筋结构，避免长期受力出现形变；所有连接孔位均做了沉头处理，紧固件安装后不会突出结构表面，既保证了外观的整洁度，也避免了突出的紧固件干涉滑座运行。工作台的平面度在组装时经过配磨校准，保证整个加工区域内的工件支撑平面高度差控制在允许范围内，避免大尺寸工件加工时出现深度不均的问题。
