Dnepr摩托ATV改装车架结构设计

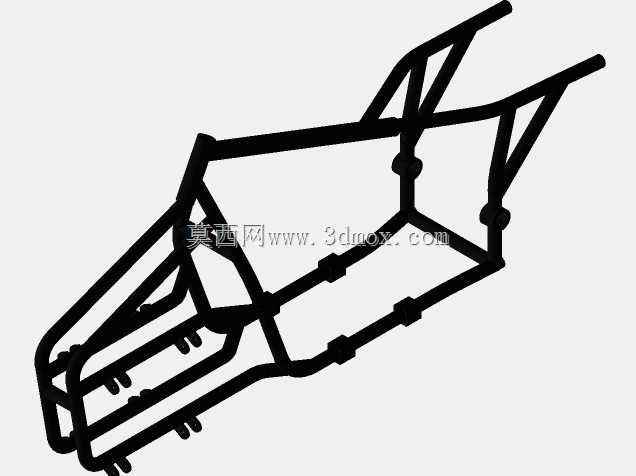

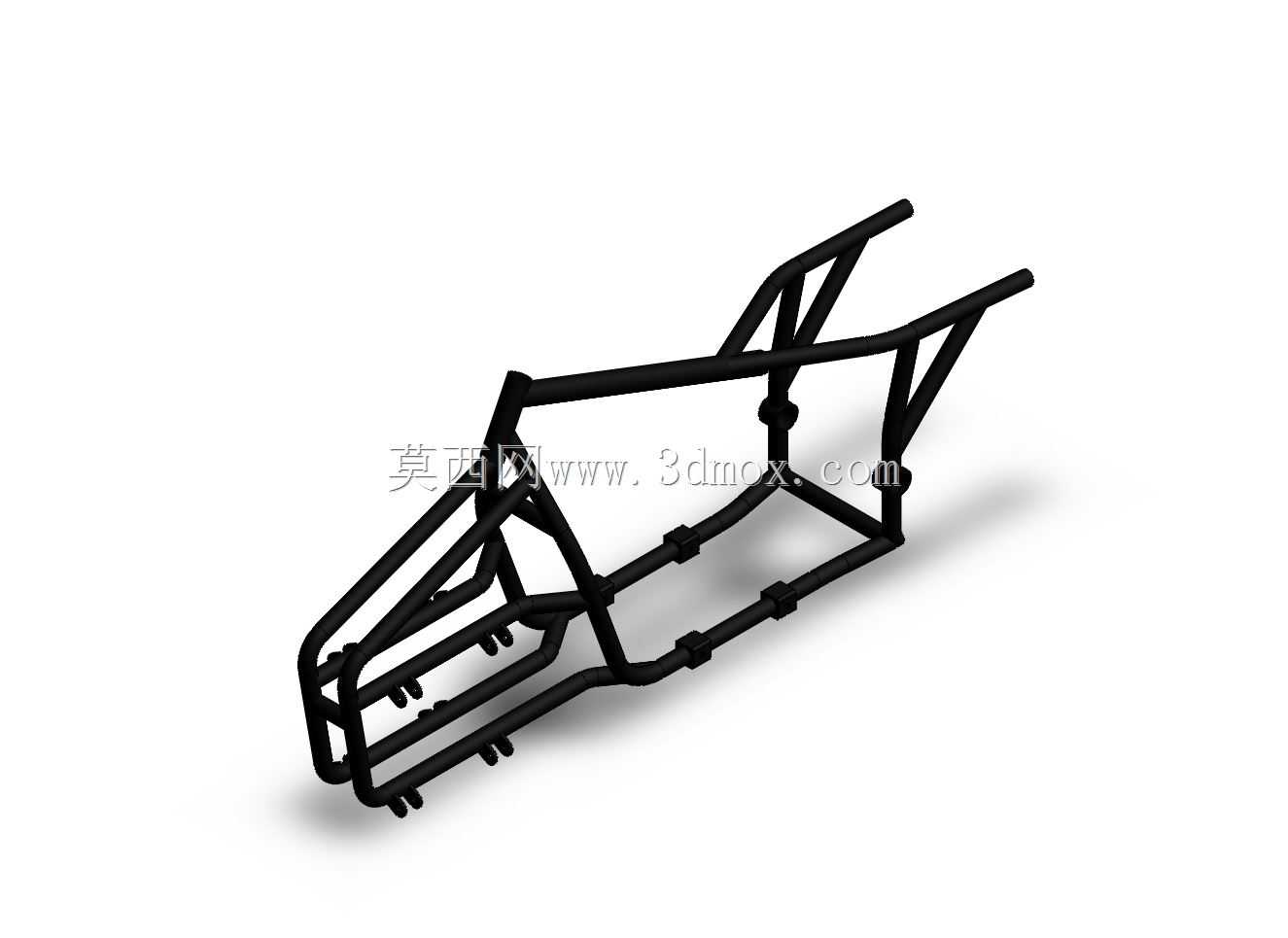

　　这款车架结构针对Dnepr摩托的ATV改装需求开发，核心适配非铺装路面全地形行驶场景，可作为四轮全地形车的核心承载基体，承接动力总成、行走机构、驾乘部件的全部安装载荷。从结构设计逻辑来看，整体采用空间管阵式布局，主纵梁沿整车前后方向贯通布置，选用圆形截面钢管作为主体承载构件，管材弯折处采用大曲率圆弧过渡，避免应力集中导致的结构疲劳失效，这一设计思路完全贴合越野场景下的交变载荷承受需求——非铺装路面行驶时，车架需要同时承受轮端传递的垂向冲击、加速制动时的纵向载荷、转向过弯时的侧向扭矩，管阵式结构可以通过多根管材的力流分散，将局部载荷快速传递至整个车架主体，避免单一部件过载断裂。

　　从安装边界来看，车架前部预留了转向机构安装位，对应转向柱的安装套管做了双层管加强设计，可适配常规摩托转向柱的安装尺寸，周边预留的安装孔位可直接固定前减震器上支点，孔位间距匹配主流ATV前悬的减震安装行程范围；中部区域为动力总成安装舱，预留的发动机安装吊点位置经过空间校核，可容纳原Dnepr摩托的水平对置发动机总成，吊点处焊接了加厚安装衬板，避免动力传递过程中安装位出现撕裂变形，同时中部两侧预留了脚踏、车身覆盖件的固定孔位，孔位采用等间距排布，方便改装过程中根据实际需求调整部件安装位置；后部结构对应后摇臂、后减震的安装需求做了分体式支座设计，支座与主纵梁之间采用斜向加强撑连接，可承受大扭矩输出时的载荷冲击，后段的尾架结构可直接固定座椅、燃油箱等附属部件，整体安装边界完全覆盖ATV改装所需的全部接口，无需二次大规模切割改孔。

　　实际应用场景中，这类改装车架主要面向个人越野改装、小型全地形车定制场景，区别于量产ATV的冲压焊接车架，管阵式结构的维修便利性更强，越野过程中如果出现局部管材变形，可直接切割更换对应段管材，无需整体更换车架主体。设计过程中针对现场测绘的原车尺寸做了适配调整，虽然部分安装尺寸存在现场测绘的合理公差，但核心的承载结构力流走向完全符合机械设计的强度要求，主纵梁的管材直径、壁厚选型经过载荷校核，可满足单人驾乘加常规载物的承载需求，整车重心位置经过布局优化，动力总成安装位尽量下沉，降低整车重心高度，提升越野行驶时的侧倾稳定性。

　　从功能特性来看，车架整体无多余冗余结构，每一段管材都参与承载或部件安装，整体重量控制在合理区间，不会给动力总成带来额外的负载压力；管材连接处均采用满焊工艺对应的结构设计，焊接处预留了足够的焊接搭接长度，可保证焊接后的连接强度，避免越野颠簸时出现开焊问题；前部的防摔结构突出于前轮上方，发生正面碰撞时可首先吸收冲击能量，保护后部的动力总成与驾乘人员安全；两侧的边管结构可作为车身护杠，侧面发生剐蹭或倾倒时，避免内部部件直接受到撞击。需要注意的是，由于该结构基于实车现场测绘完成，部分非核心安装位的尺寸需要在实际改装过程中根据选配的部件做微调整，核心的承载接口、轮距轴距定位尺寸均经过空间验证，可保证改装后的整车行驶稳定性，后续完整版本的模型会补充所有附属安装支架、连接小件的细节结构，覆盖从车架主体到全部安装接口的完整设计，可直接用于改装件的生产加工参考。
