娱乐场地用管式卡丁车承载车架结构

　　这款管式卡丁车车架是休闲娱乐类卡丁车的核心承载基体，主要应用于商业游乐场馆、户外休闲赛道、青少年卡丁车体验营等场景，作为整车所有零部件的安装基体，承担行驶过程中全部载荷传递与结构支撑作用。不同于专业竞速卡丁车的轻量化极致设计，这款车架更偏向民用娱乐场景的耐用性与维护便捷性设计，整体采用冷拔无缝钢管弯折后焊接成型，管材选型兼顾结构刚度与重量控制，避免过度冗余设计带来的整车重量攀升，同时保证日常高频使用下的抗疲劳性能。

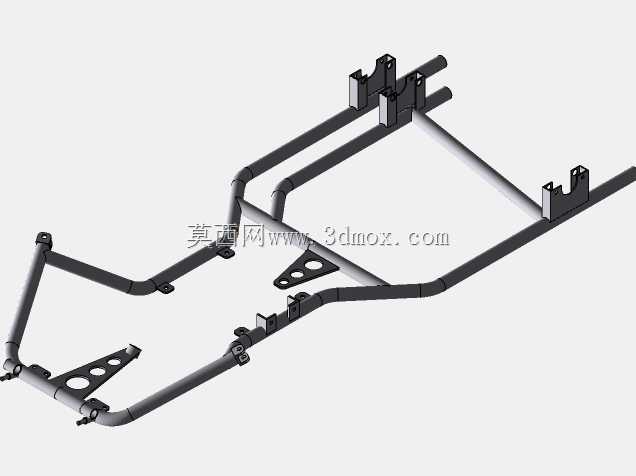

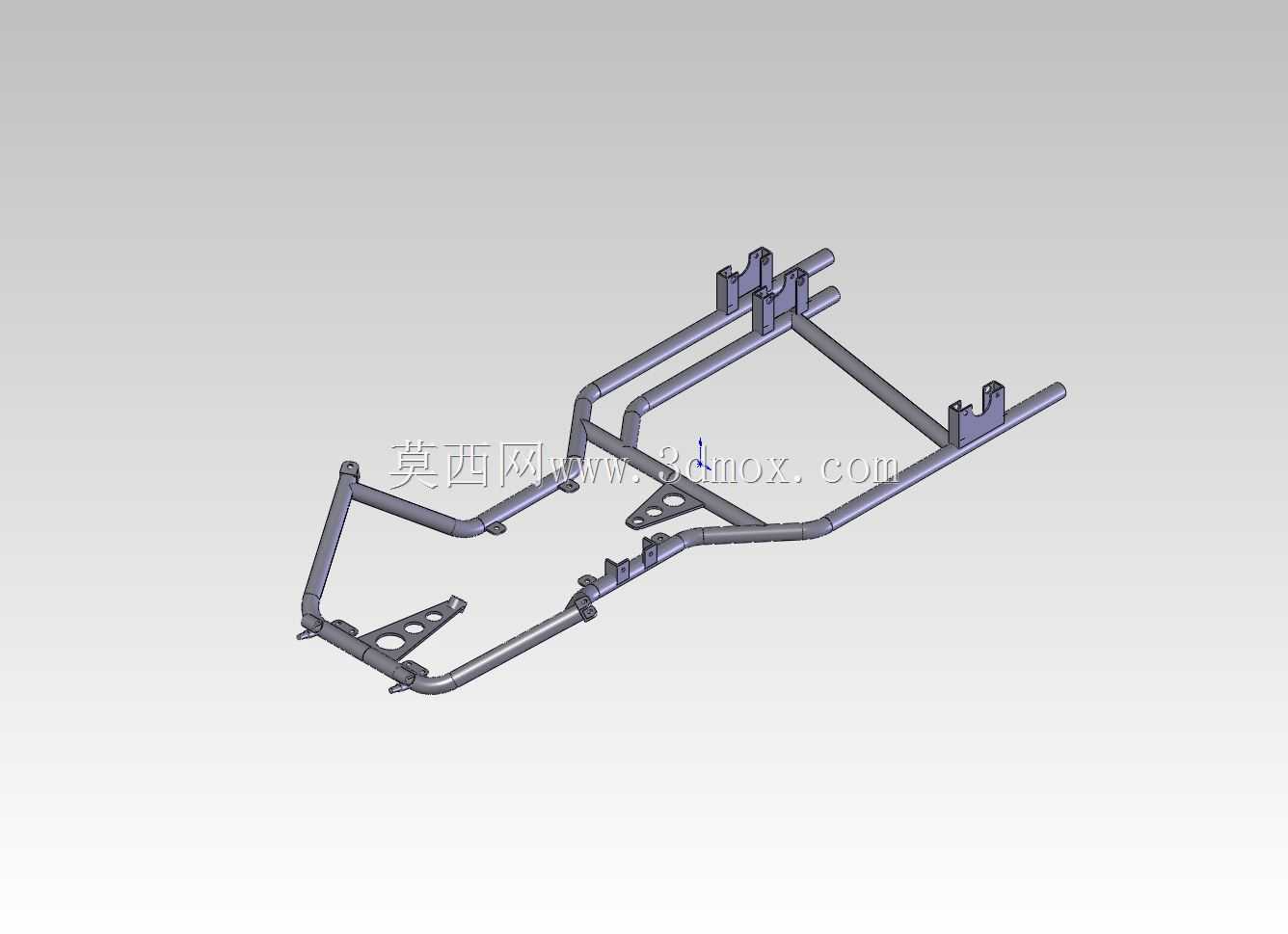

　　从结构布局来看，车架前段设置有转向机构安装位，预留了转向柱固定支座、转向拉杆连接吊耳的安装孔位，安装边界匹配常规娱乐卡丁车的转向系统行程，转向段的管材弯折角度经过反复校核，保证转向过程中前轮不会与车架本体发生运动干涉，同时预留了前防撞缓冲结构的安装空间，可直接加装通用型卡丁车前防撞杠，无需额外打孔改制。车架中段为驾驶舱承载区域，两侧设置有座椅安装支架，支架上预留多组调节孔位，可适配不同身高驾乘人员的座椅前后调整需求，座椅安装面的平面度控制在合理范围内，避免座椅安装后出现应力集中导致的焊缝开裂问题；中段底部预留了电池盒、制动总泵的安装空间，相关安装支座直接与车架主管焊接为一体，减少后期装配的连接件数量，降低松动风险。

　　车架后段为动力系统与后轴安装区域，设置有发动机或电机的安装吊耳，以及后轴轴承座的固定支座，后段的管材采用双层加强结构，抵消动力输出时的反扭作用力，避免急加速工况下车架出现明显形变影响行驶稳定性。后段两侧还预留了后防撞架、后轮挡泥板的安装点位，安装孔位采用通用化尺寸设计，可适配市面多数娱乐卡丁车的通用配件，降低场馆的后期维护配件成本。

　　设计过程中，所有管材的弯折半径均结合常用弯管设备的加工能力设定，避免过小弯折半径导致的管材管壁开裂、壁厚减薄超差问题，所有焊缝位置均设置在应力相对较小的区域，关键受力节点处增加了三角形加强筋片，分散焊缝承受的交变载荷，延长车架的整体使用寿命。车架的整体宽度控制在常规娱乐卡丁车的通行尺寸范围内，可适配多数室内场馆的赛道宽度要求，轴距设置兼顾低速行驶的灵活性与高速过弯的稳定性，避免轴距过短导致的过弯侧翻风险，同时也不会因为轴距过长影响狭小空间的转向灵活性。

　　从安装边界来看，车架所有外接部件的安装面均设置有对应的定位凸台，装配时无需反复调整对位，可大幅提升整车装配效率，所有安装孔位的孔径与孔距均按照通用配件的安装尺寸设计，无需二次加工即可完成转向、制动、动力、行走系统的装配。车架的离地间隙设定结合休闲赛道的常见路面平整度设计，既保证足够的通过性，避免路面凸起磕碰车架底部，也不会因为离地间隙过高导致整车重心上移，影响行驶稳定性。

　　在实际使用场景中，这类车架需要承受驾乘人员的重量、动力系统的振动载荷、过弯时的侧向载荷以及颠簸路面的冲击载荷，因此在结构设计时，主管路的走向尽量保持力流传递顺畅，避免出现突然的截面变化或者锐角弯折导致的应力集中问题，所有管材连接位置均采用满焊工艺，焊接后进行去应力处理，减少焊接变形带来的装配误差。不同于自制改装的卡丁车车架，这款结构的所有安装点位都经过运动干涉校核，装配完成后转向轮达到最大转角时，轮胎与车架、转向拉杆之间留有足够的安全间隙，制动踏板、油门踏板的操作空间也符合人体工程学要求，避免驾乘人员操作时出现磕碰问题。
