基于L7812CV参数设计的线性电压调节器

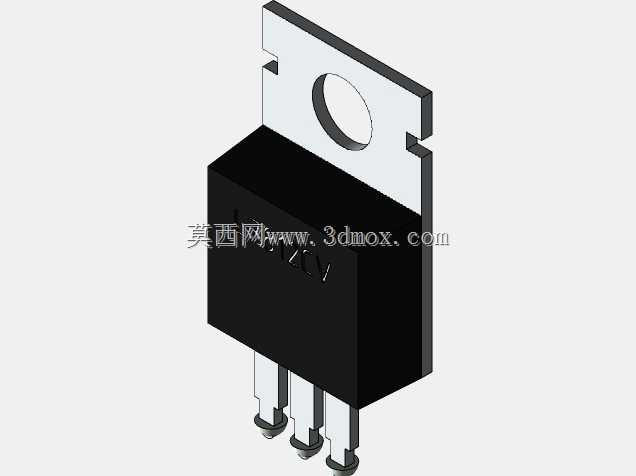

　　在低压直流供电的通讯终端、小型工控传感节点、便携检测设备的电路设计环节里，线性稳压器件始终是小功率负载供电方案里可靠性表现突出的选择，尤其是固定输出版本的三端稳压器，凭借外围电路极简、输出纹波极低、抗干扰能力强的特性，在对供电噪声敏感的通讯类设备里应用占比一直不低。这次建模的电压调节器完全围绕L7812CV的器件参数做结构适配，首先要解决的就是器件满负载运行时的散热问题——L7812CV在1.5A峰值输出工况下，输入输出压差超过5V时的耗散功率会突破7W，自然对流条件下如果没有足够的散热面积，结温很容易突破额定上限触发过热保护，甚至造成器件永久性损坏。

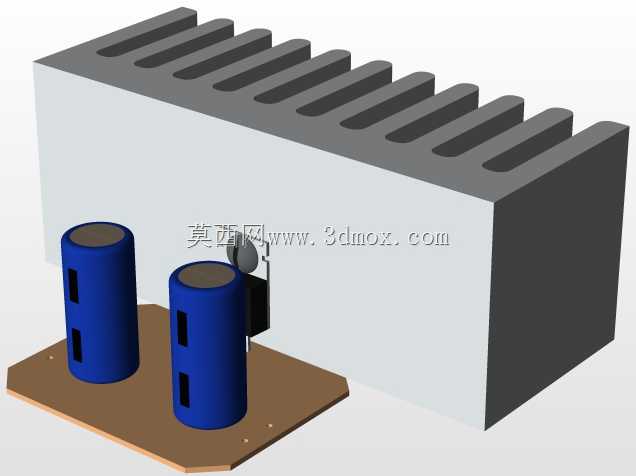

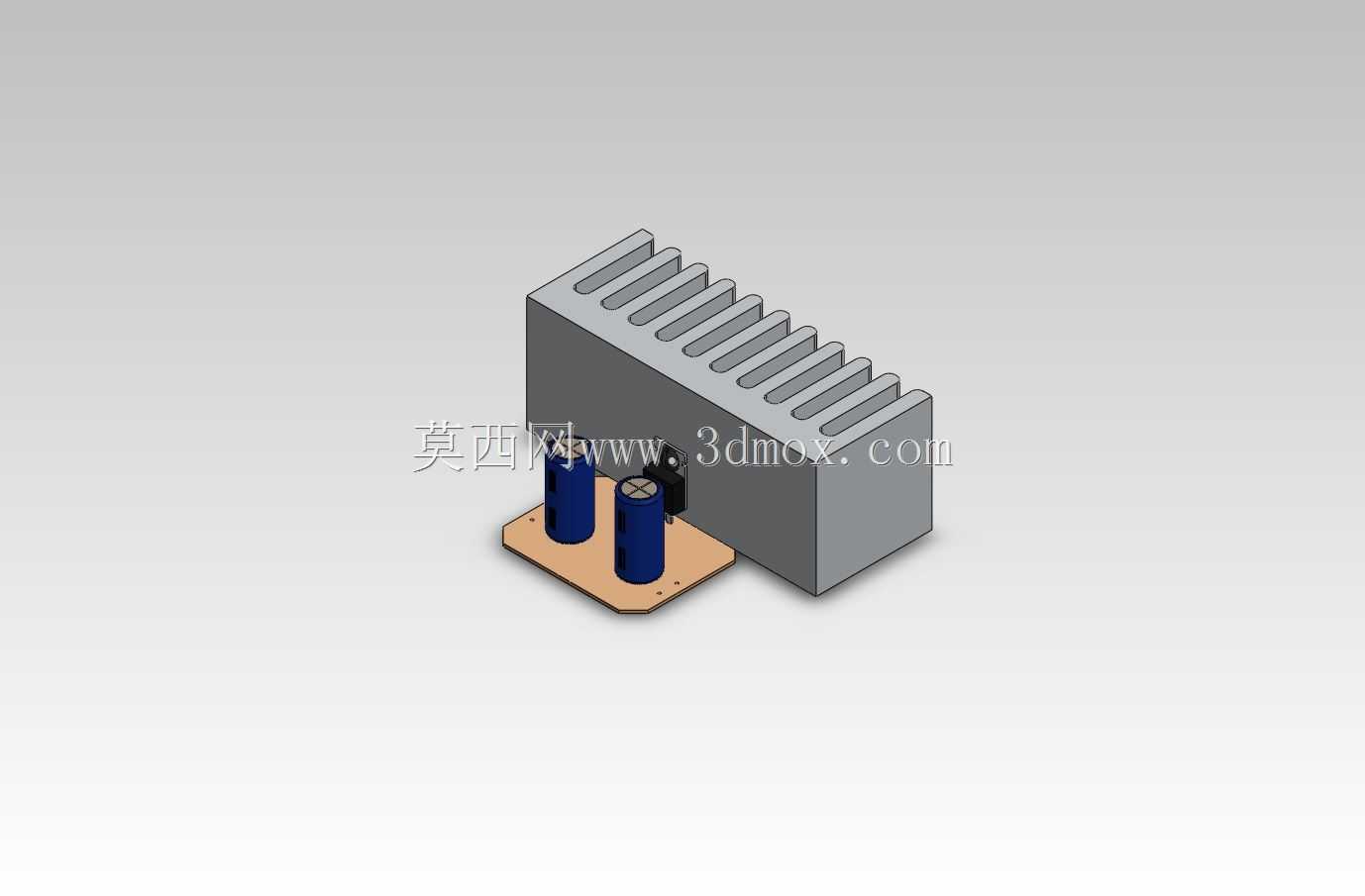

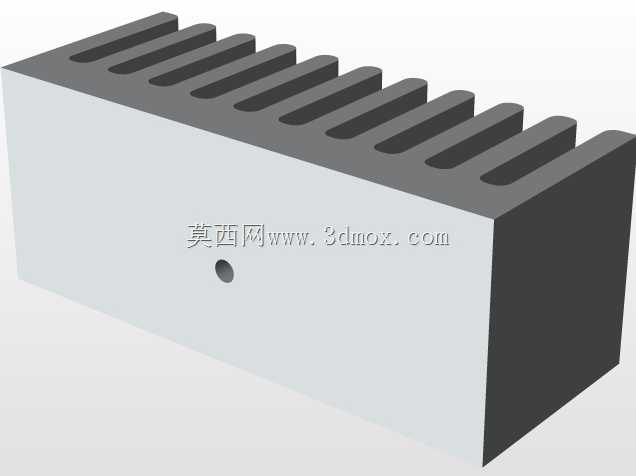

　　建模过程中首先确定了散热鳍片的结构参数：鳍片采用平行直肋设计，肋片厚度1.2mm，肋间距3mm，整体散热块的基座厚度3mm，保证和器件封装表面的贴合面积完全覆盖TO-220封装的金属散热面，基座上预留的安装孔位和器件自带的固定孔完全同轴，安装时可以通过M3螺丝直接将器件压紧在散热基座上，接触面之间预留0.2mm的间隙用来填充导热硅脂，降低接触热阻。散热鳍片的整体高度控制在25mm，长度40mm，宽度30mm，这个尺寸边界既可以保证在自然对流条件下热阻低于4℃/W，满足满负载下的结温控制要求，也不会占用过多的PCB板上安装空间，适配多数小型通讯设备的内部腔体尺寸。

　　电路载板部分采用酚醛树脂基板设计，板厚1.6mm，外形为带安装凸耳的矩形结构，两个凸耳上预留Φ3.2mm的安装孔，可以通过铜柱直接固定在设备内部的安装柱上，板上除了L7812CV的焊盘位置，还预留了输入输出端的电解电容安装位——输入端的470μF电解电容用来抑制输入侧的电压波动，抵消长供电引线带来的电感效应，输出端的100μF电解电容用来改善负载瞬态响应，降低输出纹波，两个电容的引脚焊盘间距完全对应所选直插电解电容的引脚距，电容本体和散热块之间预留2mm的安全间隙，避免组装过程中电容外壳和金属散热块接触造成短路风险。

　　实际应用中，这款电压调节器可以直接将14V-24V区间的直流输入电压稳定在12V输出，给通讯模块、信号采集电路、小型继电器组等负载供电，相比开关型稳压模块，它的输出纹波可以控制在10mV以内，不会对射频通讯环节造成电磁干扰，非常适合用在对电磁兼容性要求较高的手持通讯设备、小型基站信号放大终端、工业现场通讯网关这类产品里。设计时特意将所有器件的安装高度做了统一管控，散热块顶部到PCB板底面的总高度控制在32mm以内，安装孔的位置坐标按照常用的洞洞板、通用PCB的孔距做了适配，既可以直接焊接在定制PCB上，也可以通过接线端子引出输入输出线，作为独立的稳压模块外接使用。

　　结构建模时所有配合面都做了公差适配：散热块和器件贴合面的平面度控制在0.05mm以内，避免安装时出现点接触导致热阻升高；PCB板上的器件安装孔位都预留了0.3mm的焊盘环宽，保证焊接可靠性；电容安装位周围预留了足够的焊接操作空间，不会出现烙铁头无法伸到焊盘位置的问题。考虑到不同应用场景的安装需求，PCB板的两个安装凸耳可以根据实际装配情况做裁切，不会影响板上电路的连通性，散热块也可以根据实际功耗需求替换更高或者更密的鳍片结构，只要基座安装孔位和TO-220封装匹配就能直接通用。
