1.8寸SPI接口TFT液晶显示模块

　　在嵌入式开发与小型智能终端的结构设计环节里，显示模块的选型往往直接决定整机面板的开孔尺寸、内部堆叠空间以及主控板的走线布局，这款1.8英寸SPI总线驱动的TFT彩屏模组，正是面向紧凑型人机交互场景做的标准化设计。从实际落地的项目来看，这类小尺寸彩屏大量用在手持检测仪表、桌面小型3D打印机的状态面板、开源硬件开发板扩展外设、智能家居温控终端、便携式数据采集器以及小型工控操作盒上，相比早年同尺寸的单色OLED或者字符液晶屏，它能输出128×160的彩色像素，既可以渲染简单的菜单图标、参数曲线，也能显示彩色状态告警标识，交互信息量比单色屏高出一个层级。

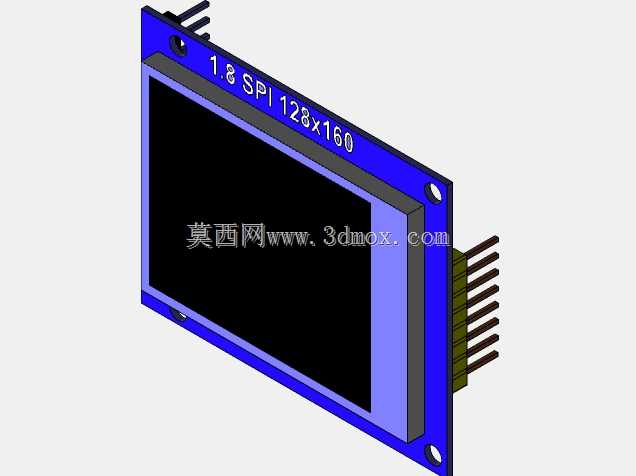

　　模组的整体外形采用矩形PCB载板结构，蓝色阻焊的电路板四周预留了金属化安装孔，结构工程师在做整机外壳设计时，可以直接用M2或者M2.5的铜柱配合螺丝把屏板固定在壳体内部的限位柱上，不需要额外做复杂的屏幕夹持结构。屏幕正面的有效显示区域占据了载板正面绝大部分面积，四周留出的边框宽度刚好贴合前面板开窗的压边尺寸，装配时可以在屏幕与外壳面板之间垫一层薄的泡棉胶条，既能够遮挡屏幕边缘与开孔之间的装配缝隙，也能缓冲日常使用中按压屏幕带来的冲击力，避免液晶玻璃直接受力出现碎裂或者显示异常。

　　接口部分采用单侧直插排针引出的方式，所有SPI通讯引脚、电源引脚、背光控制引脚都集中排布在载板的一侧，这种布局给整机内部走线留出了很明确的方向：主控板可以直接放在显示屏模组的后方，用短排针对接或者用同向的排线连接，不需要在屏板周围绕线，极大压缩了显示部分占用的整机厚度空间。SPI串行接口的特性本身也决定了它对主控IO口的占用数量很少，常规接线只需要片选、时钟、数据输入、数据输出、数据/命令切换这几根信号线，再搭配电源与背光引脚，总共不到十根连线，相比并行接口的同尺寸TFT屏，能省下大量主控引脚资源，对于引脚资源紧张的小型单片机方案来说适配性非常友好。

　　设计这款模组的三维数模时，需要重点把控几个装配边界：首先是屏幕玻璃部分的厚度与PCB板厚度的叠加总尺寸，要和外壳内部预留的屏腔深度匹配，玻璃正面到PCB背面的总高度不能超过壳体内壁到前面板内侧的距离，否则会出现装配后屏幕顶起面板、或者PCB背面元件干涉主控板的问题；其次是侧边排针的伸出长度，数模里完整还原了排针的针体长度与间距，结构设计时要在排针对应的外壳侧壁或者内部隔筋位置留出避让空间，不能让塑胶筋位压到排针造成焊接引脚受力脱焊；载板四个角的安装孔位置、孔径也在数模里做了精准还原，工程师在设计整机固定柱的时候，可以直接参照孔位坐标定位，省去反复测量实物样品的步骤。

　　从散热与长期使用的角度考虑，这款模组的主控驱动芯片排布在PCB板背面、屏幕玻璃的侧方区域，工作时驱动芯片产生的微量热量可以通过PCB板材自然散出，整机堆叠时不要在驱动芯片对应的位置紧贴密闭的塑胶隔层，留出少量空气间隙就能满足长期运行的散热需求。屏幕的背光部分采用侧入式LED背光，整体功耗很低，电池供电的手持设备里也可以长时间点亮，配合软件的背光休眠逻辑，能进一步降低整机待机功耗。

　　在做结构验证的时候，这款数模可以直接导入整机装配里做干涉检查：模拟前面板开窗的大小是否刚好覆盖显示区域、安装铜柱的高度是否能让屏幕正面恰好贴合面板内侧的泡棉、后方主控板的电解电容或者排座是否会和屏板背面的元件发生碰撞，所有装配风险在设计阶段就能提前排除，不用等到第一次手板打样回来再反复修模。对于做小型智能硬件、嵌入式终端的开发团队来说，这类标准化显示模组的精准三维数模，能让结构设计和电子设计的协同效率大幅提升，避免因为屏幕尺寸偏差导致的整机结构返工。
