音频耳放电路板元件布局三维结构

　　这套三维结构围绕耳机放大器的裸板装配状态展开，核心呈现的是音频信号放大链路在PCB基板上的元件排布、空间占位与装配关系。从实际使用场景来看，这类耳放板多用于桌面音频系统、小型HiFi前端、便携音频改装以及实验室音频信号调试环节，作用是把音源输出的弱音频信号进行电压与电流放大，驱动低灵敏度头戴耳机或高阻抗耳塞，弥补普通音源输出推力不足的问题。

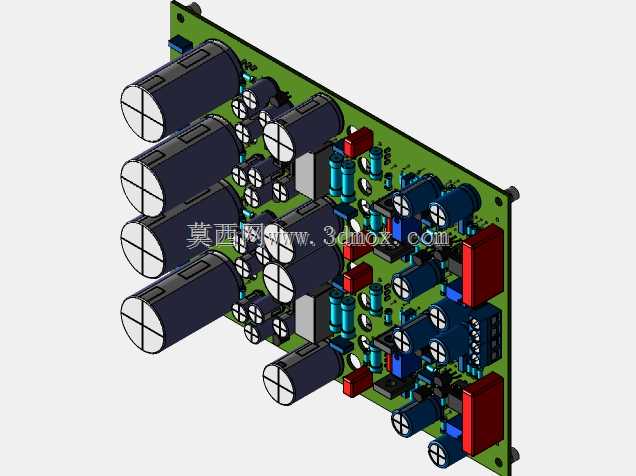

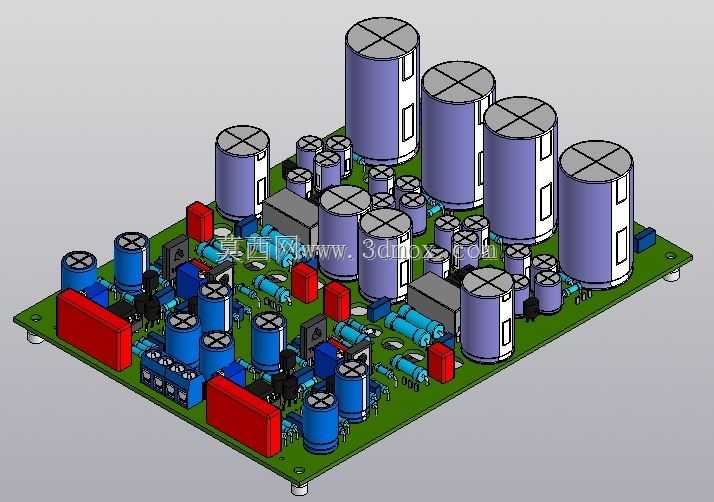

　　建模过程中优先还原了板上不同规格元件的真实外形特征：多只大尺寸立式电解电容沿板边与信号通道分区布置，这类大容量电容主要承担电源滤波、储能退耦作用，大体积圆柱外壳搭配顶部防爆压痕、侧边标识条的细节都做了对应呈现；中小型电解电容、蓝色卧式薄膜电容分散在信号通路周边，负责高频退耦与信号耦合；红色方块状元件为功率电阻或整流模块，布置在板边远离小信号输入的区域，减少工作发热对前置放大环节的热干扰；板上还排布了晶体管、集成电路芯片、接插件、固定安装孔等结构，完整还原了手工搭焊与工厂批量贴片混合装配的耳放板典型形态。

　　设计思路上，元件布局遵循音频模拟电路的常规布线逻辑：电源滤波电容尽量靠近功率放大芯片的电源引脚，缩短大电流回流路径，降低电源纹波对音频信号的干扰；左右声道的放大元件做对称排布，保证两个声道的路径长度、寄生参数一致，避免声道分离度下降；输入接口与输出接口分置板体不同侧边，防止输出的大功率信号串扰输入端引发自激啸叫；大功率发热元件周边预留了散热空间，没有堆叠高精密小信号元件，长期工作时热量可沿板面与空气自然散出。

　　从安装边界来看，绿色PCB基板为标准矩形板材，四角预留金属化安装孔，可直接固定在金属机箱内的绝缘螺柱上，板上最高的元件为顶部几只大电解电容，其高度决定了机箱上盖的最小内部净空，布局时电容与机箱内壁之间需要预留至少2mm以上的安全距离，避免外壳挤压电容外壳造成短路；板体侧边伸出的接插件位置对应机箱面板的开孔位，三维装配时可直接核对接口与面板开孔的同轴度，省去反复试装的工序。不同元件的引脚长度、焊盘占用空间都在模型中做了体现，结构工程师在设计配套机箱、散热外壳时，可直接提取各元件的外轮廓做干涉检查，确认内部走线、屏蔽罩安装位置不会和高电容、突出的电阻模块发生碰撞。对于电子设计从业者而言，该模型也可作为模拟音频电路板元件布局的参考样例，直观理解分立元件耳放的空间堆叠方式与装配约束。
